LUCERA

MODULARES SYSTEM FÜR STADT- UND LANDSCHAFTSBELEUCHTUNG

LUCERA

MODULARES SYSTEM FÜR STADT- UND LANDSCHAFTSBELEUCHTUNG

LUCERA

Eine flexibler Beleuchtung für moderne Stadträume, die sich an die spezifischen Bedürfnisse von Außenbereichen in Bezug auf Sicherheit, Effizienz und Vielseitigkeit anpassen kann.

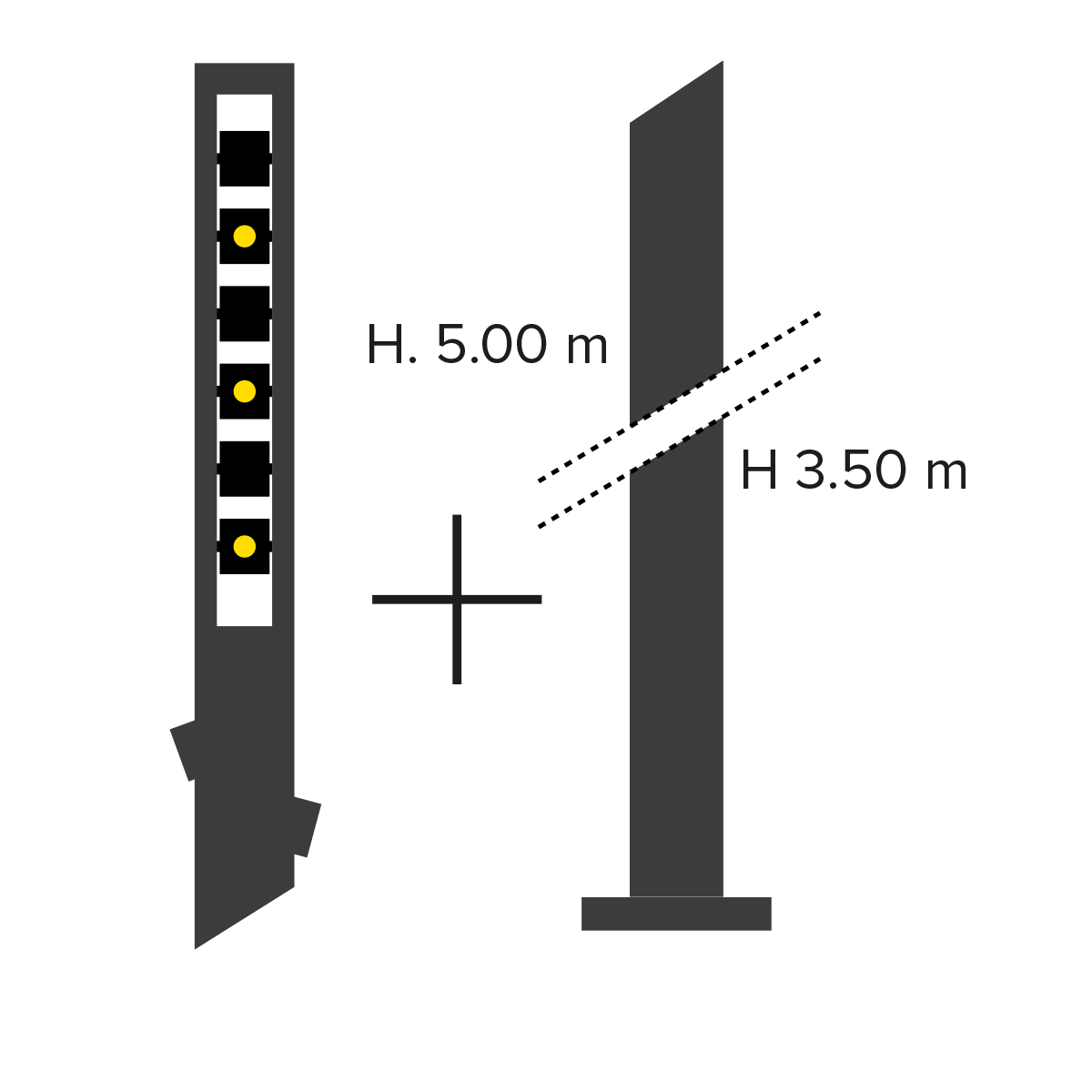

Systemarchitektur

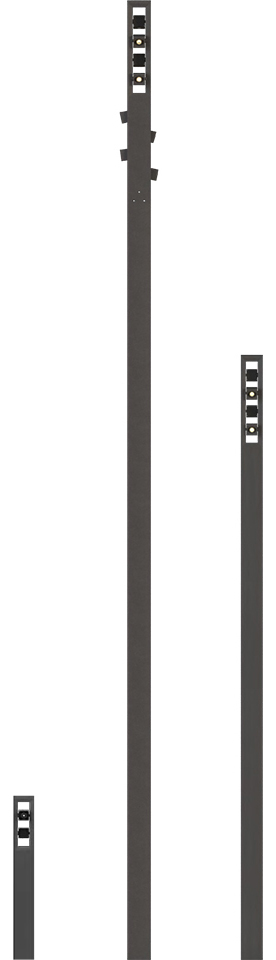

Das zurückhaltend gestaltete System besteht aus Masten in zwei unterschiedlichen Höhen, die mit feststehenden oder verstellbaren Leuchtmodulen bestückt werden können, um bis zu neun verschiedene Lichteffekte zu erzielen. Darunter fallen spezielle Lichtverteilungen für Fußgänger- und Fahrwege (Typ I-V) sowie vier verschiedene Abstrahlwinkel für die ausrichtbaren Versionen. Abgerundet wird das Sortiment durch vier verschiedene Farbtemperaturen sowie Tunable White- und RGBW-Lichtquellen.

Höhe der Lichtpunkte
570cm - 634cm
420cm - 485cm

Optik-Bestückung - Feststehend
Optik-Bestückung - Ausrichtbar

Masthöhe
H. 5.00m
H. 3.50m

LED
2700K
3000K
3500K
4000K
Tunable White
RGBW

Zulässige Windlasten
225km/h
200km/h

Die perfekte kombination

Verschiedene Kombinationen bestehend aus unterschiedlichen Masthöhen und Leuchtmodulen ermöglichen es, die jeweils am besten geeignete LUCERA-Lösung für jeden zu beleuchtenden Raum zu verwirklichen.

Zwei Arten von Optikeinheiten sind verfügbar:

Feste Optiken
mit vormontierten und ausgerichteten Strahlern zur Nachbildung typischer Lichtverteilungen.

Verstellbare Optiken
mit ausrichtbaren Lichteinheiten für maximale Designflexibilität.

Optik-bestückung

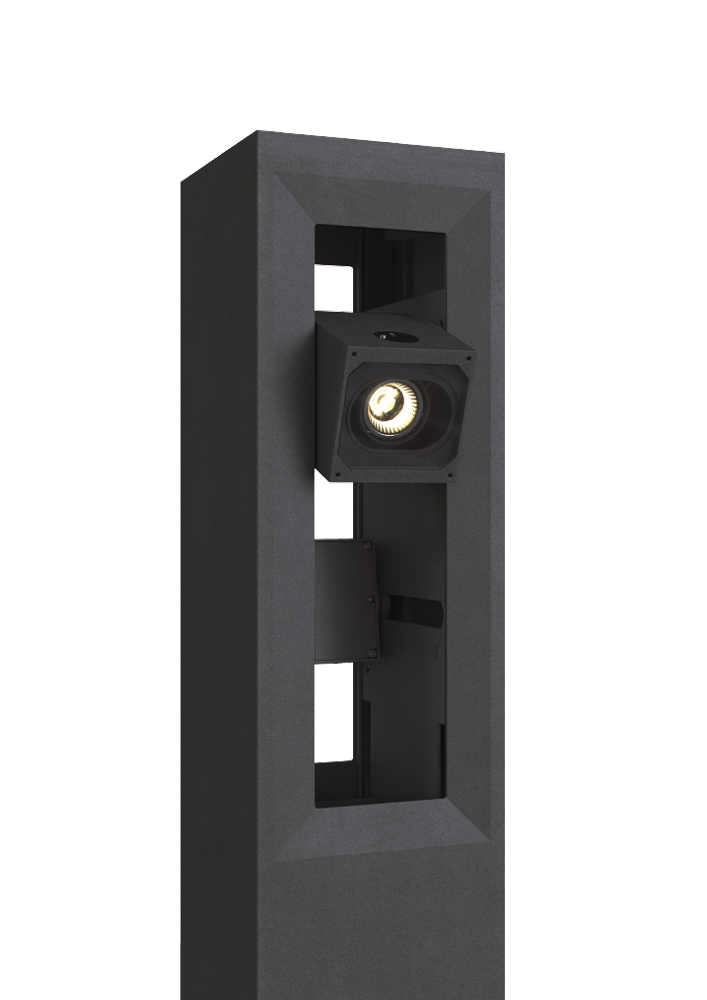

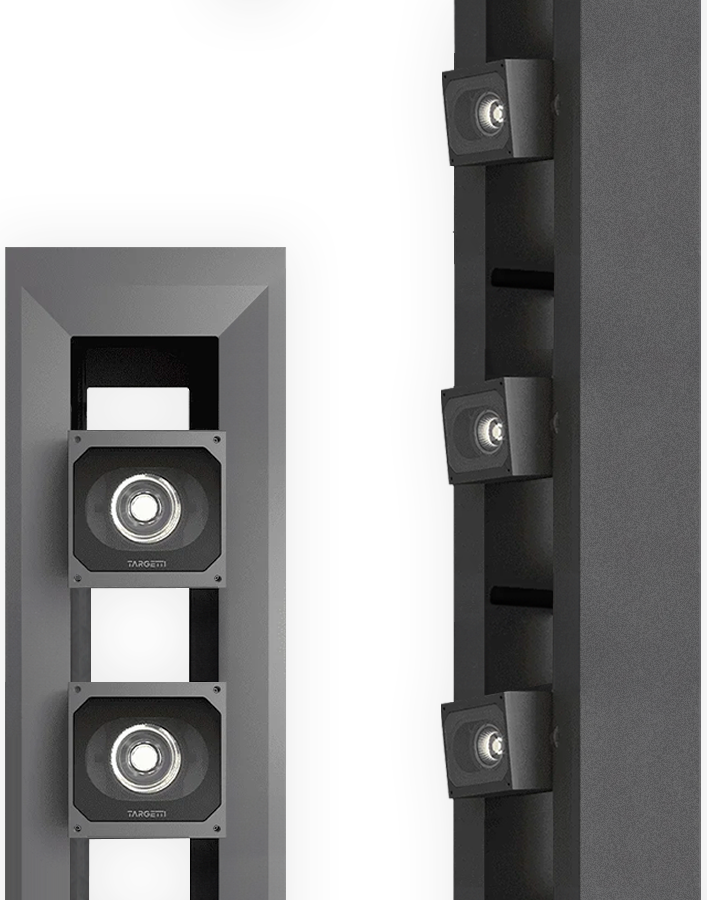

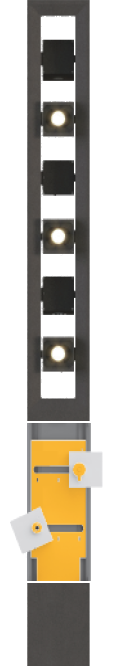

Das im Mastkopf integrierte optische System aus Aluminiumdruckguss verfügt über umlaufend abgeschrägte Kanten mit eingebauten Leuchtmodulen, wahlweise in fester oder verstellbarer Optik-Ausführung.

Feststehende Optiken

Die LUCERA-Reihe mit feststehenden Optiken wird mit vormontierten und ausgerichteten Leuchtmodulen geliefert, um die typischen Lichtverteilungen (Typ I-V) für die Stadtbeleuchtung gemäß den Angaben der IESNA (Illuminating Engineering Society of North America) präzise nachzubilden. Ziel ist es, den Abstand zwischen den einzelnen Masten zu optimieren und die vorgeschriebenen Beleuchtungsanforderungen zu erfüllen. Es stehen fünf verschiedene Lichtverteilungen zur Verfügung.

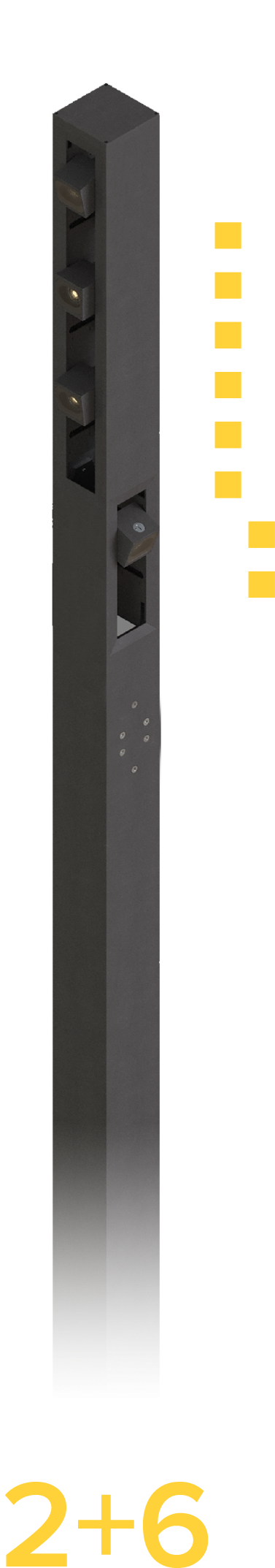

2+6
Strahler

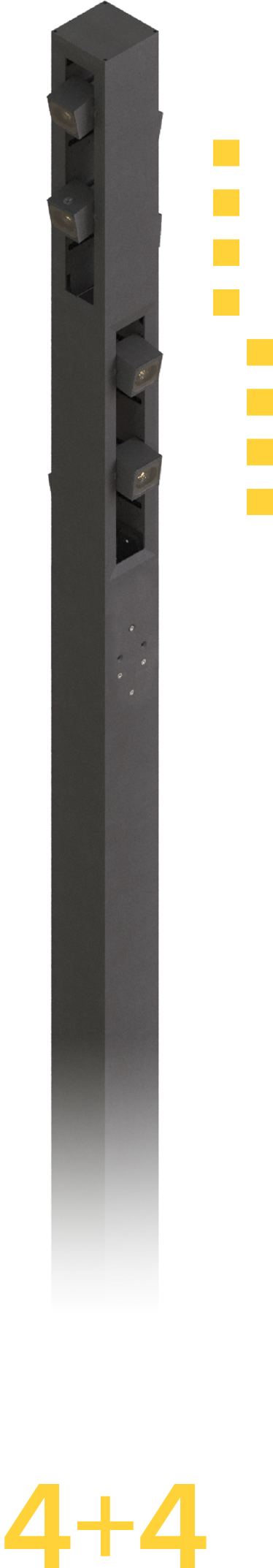

4+4
Strahler

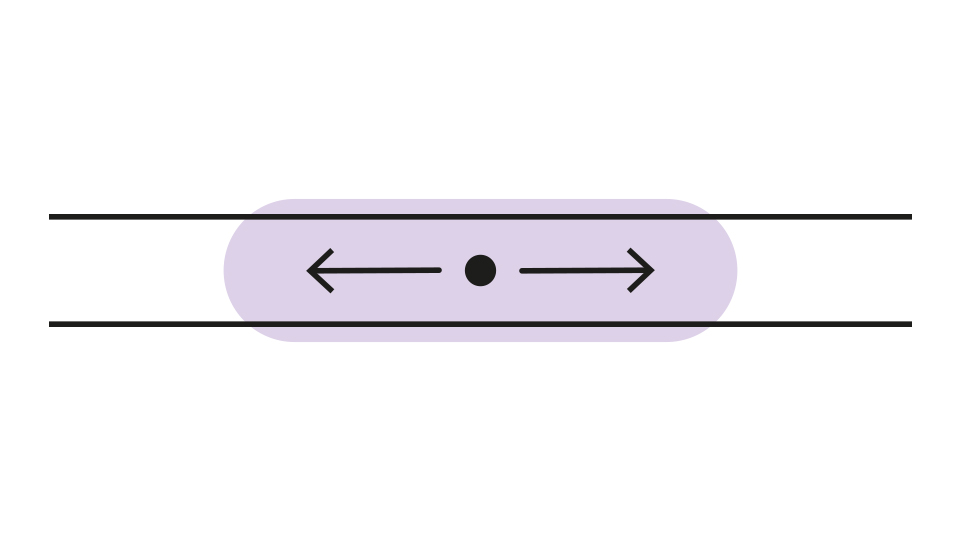

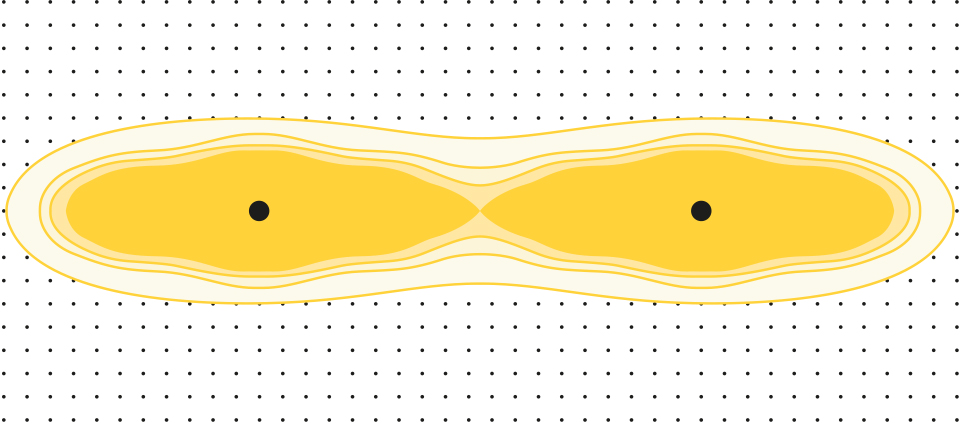

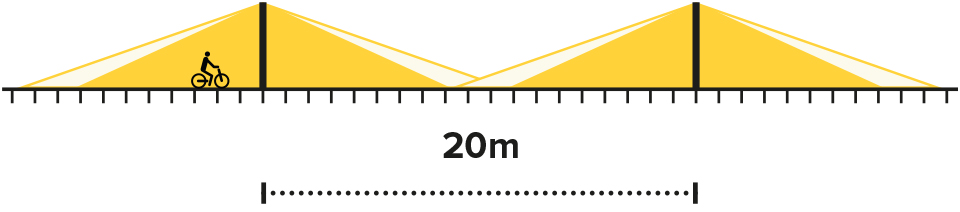

Dies ist die beste Wahl für Anwendungen wie Gehwege und Radwege. Das optische System hat einen Abstrahlwinkel von 15°+15° und eignet sich damit zur Ausleuchtung von Wegen mit Breiten bis zur zweifachen Installationshöhe.

Mittlere Beleuchtungsstärke (Em) 34lux
Gleichmäßigkeit (Uo) 0.37
Masthöhe: 500cm

Lichtverteilungen mit LEDs der Lichtfarbe 4000K.

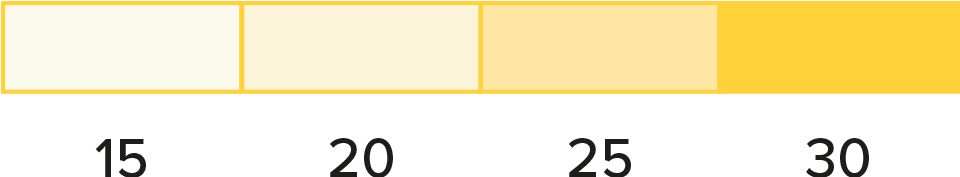

Beleuchtungsstärke (lx)

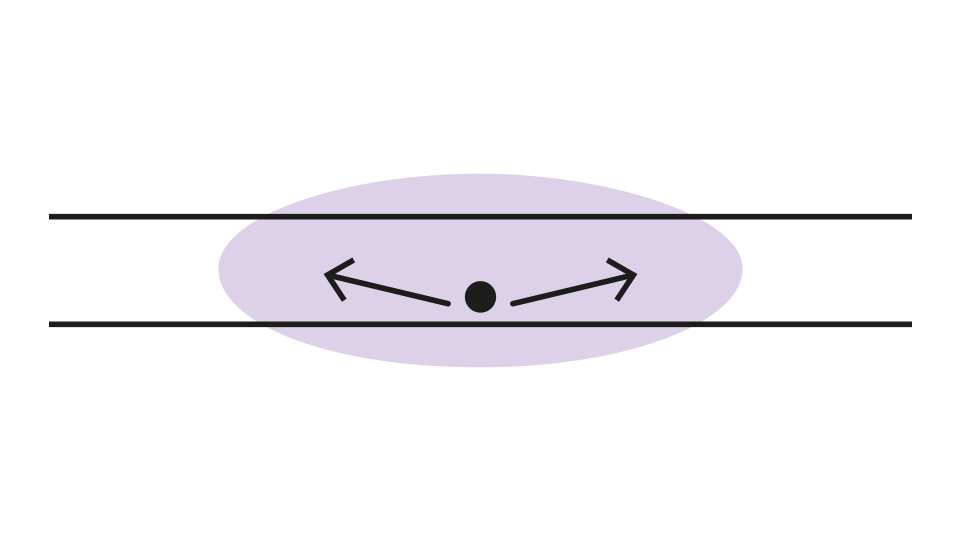

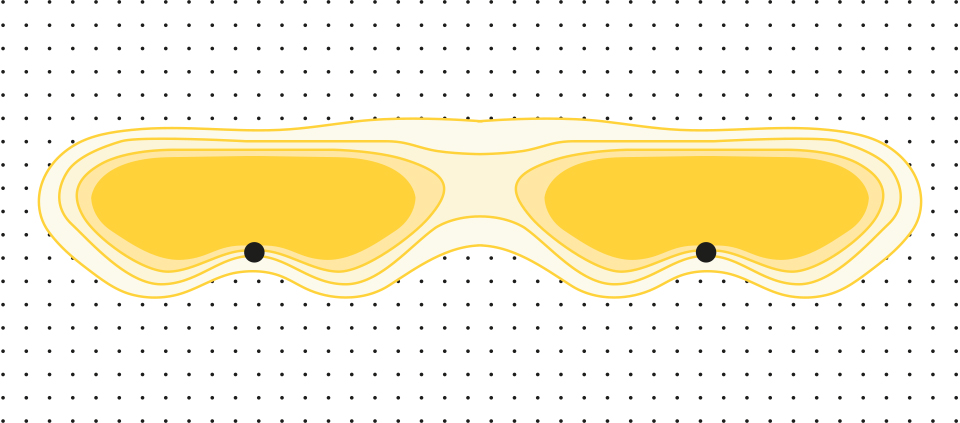

Ideal für breite Gehwege, Zufahrten, Rampen oder Bereiche, die eine langgezogen und schmale Bodenprojektion erfordern. Das optische System hat
einen Abstrahlwinkel von 25°, ideal für die Beleuchtung von Breiten bis zur 4-fachen Installationshöhe und Tiefen bis zur 1,75 Installationshöhe. Dies ergibt Flächen von bis zu 6m x 14m für 350cm Masthähe und Flächen von bis zu 8,75m x 20m für 500cm Masthöhe.

Mittlere Beleuchtungsstärke (Em) 33lux
Gleichmäßigkeit (Uo) 0.35
Masthöhe: 500cm

Lichtverteilungen mit LEDs der Lichtfarbe 4000K.
Beleuchtungsstärke (lx)

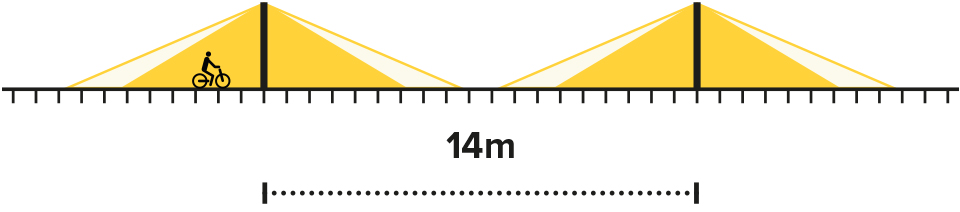

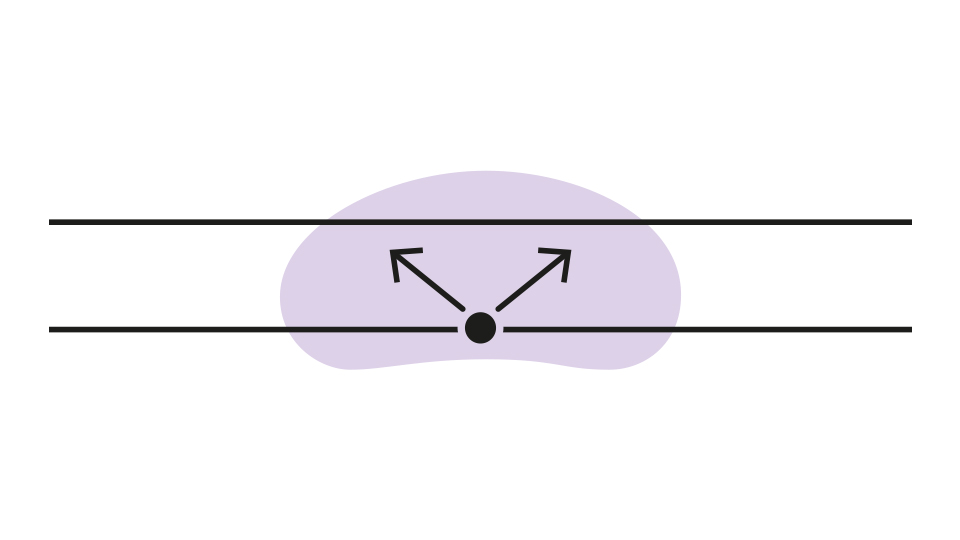

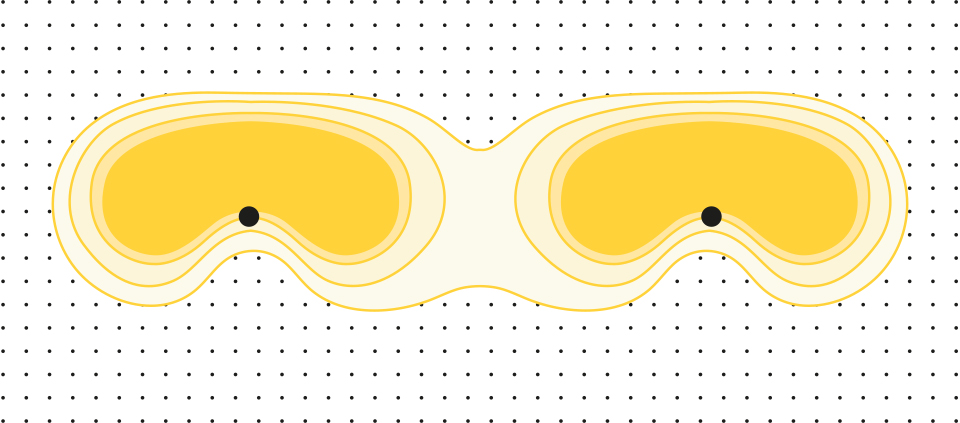

Diese Art der Verteilung wird dort verwendet, wo es wichtig ist, das Licht sowohl tief als auch breit zu verteilen, wie z. B. auf Plätzen und Höfen. Das optische System hat einen Öffnungswinkel von 40°, ideal für die Ausleuchtung großer Flächen bis zum 2,75-fachen der Montagehöhe, also ca. 9,60 Meter für den 350-cm-Mast und 14 Meter für den 500-cm-Mast.

Mittlere Beleuchtungsstärke (Em) 31lux
Gleichmäßigkeit (Uo) 0.35
Masthöhe: 500cm

Lichtverteilungen mit LEDs der Lichtfarbe 4000K.
Beleuchtungsstärke (lx)

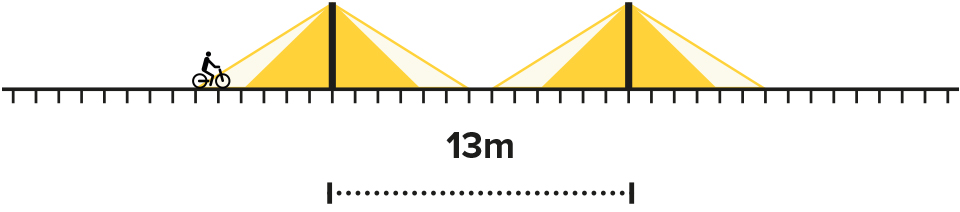

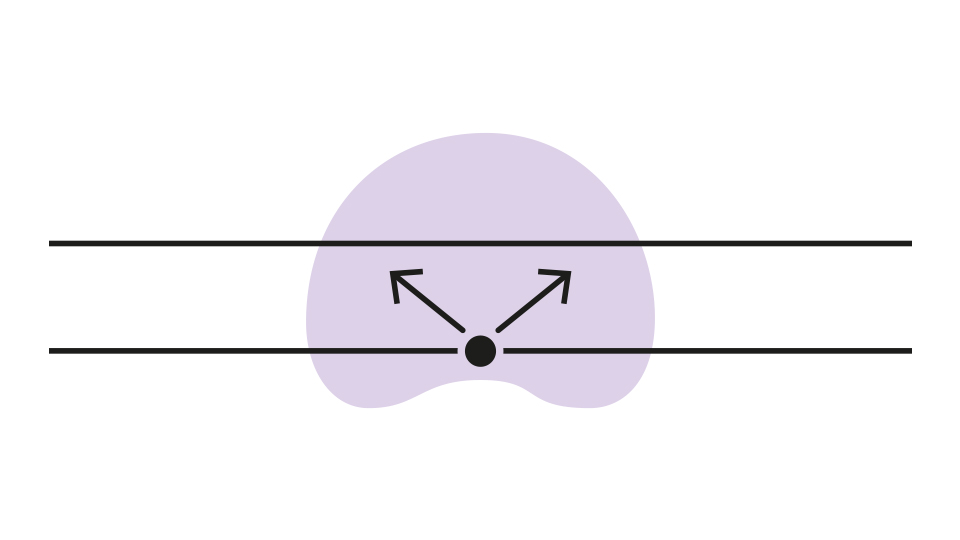

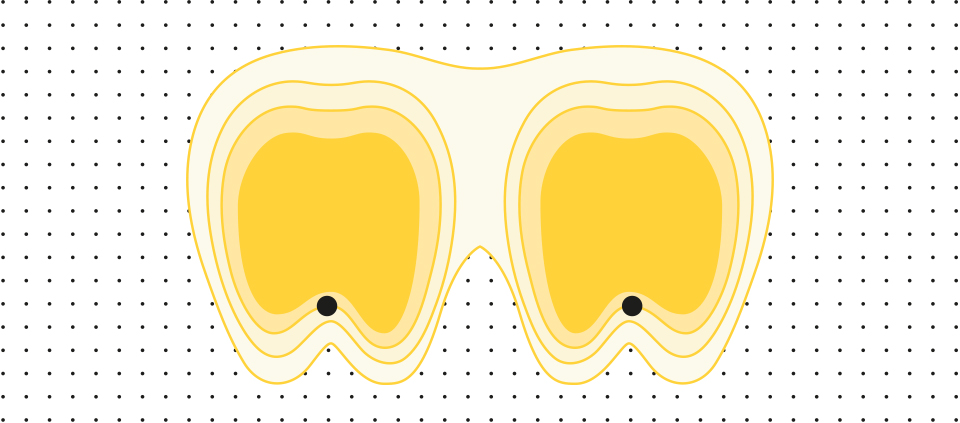

Die ausgeprägte Asymmetrie des optischen Systems, welches eine Öffnung auf der Querachse von 60° aufweist, macht es zur besten Wahl, um sowohl horizontale Flächen wie Parkplätze als auch vertikale Flächen wie Gebäudefassaden zu beleuchten. Dieses System eignet sich ideal zur Beleuchtung großer Flächen bis zur 2,75-fachen Breite der Lichtpunkthöhe, demnach etwa 9,60 Meter für den 350-cm-Mast und 13,75 Meter für den 500-cm-Mast.

Mittlere Beleuchtungsstärke (Em) 35lux
Gleichmäßigkeit (Uo) 0.40
Masthöhe: 500cm

Lichtverteilungen mit LEDs der Lichtfarbe 4000K.
Beleuchtungsstärke (lx)

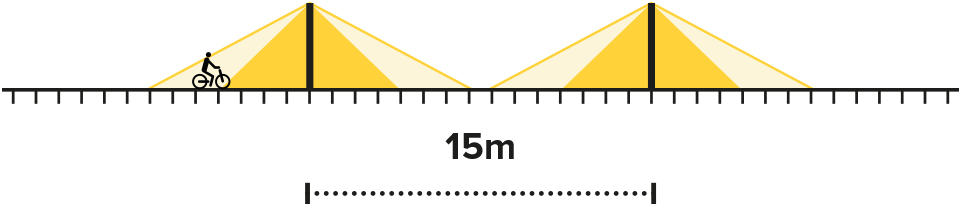

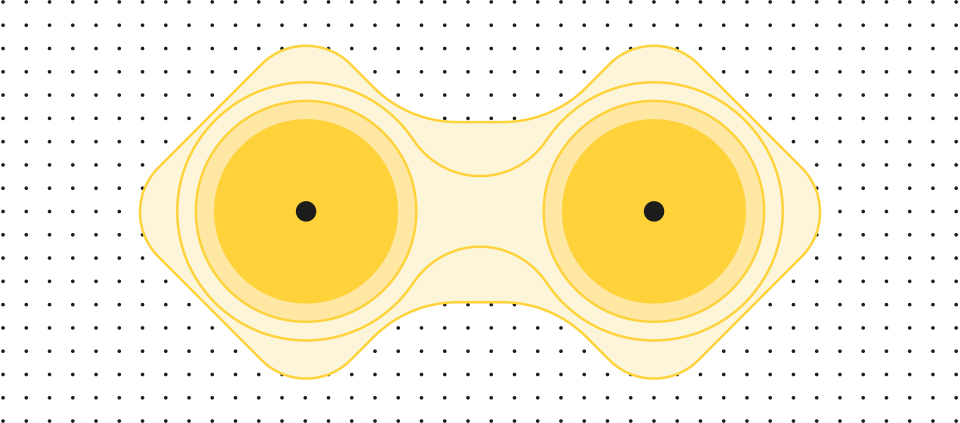

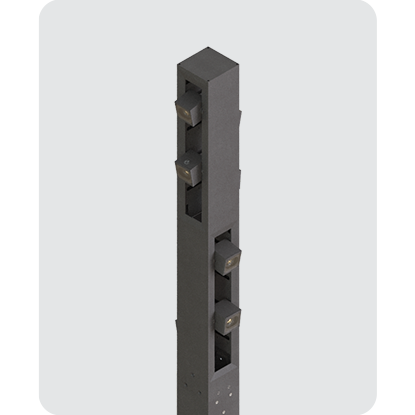

360° rotationssymmetrische Lichtverteilung mit allseitiger Ausleuchtung. Ein einzelner 350 cm hoher Mast ermöglicht eine kreisförmige Verteilung mit 10 m Durchmesser. Die Lösung an einem 500 cm hohen Mast erzeugt durchschnittlich 27 Lux bei einem Durchmesser von 15 m.

Mittlere Beleuchtungsstärke (Em) 34lux
Gleichmäßigkeit (Uo) 0.37
Masthöhe: 500cm

Lichtverteilungen mit LEDs der Lichtfarbe 4000K.
Beleuchtungsstärke (lx)

+/- 20°

Horizontale Planrotation

359°

Vertikale Neigungsdrehung

Optiken
SP (15°)
FL (29°)
FL (36°)
MWFL (44°)

Ausrichtbare Optiken

Das Sortiment an Leuchtmodulen mit ausrichtbaren Leuchtmodulen bietet passende Lösungen für besondere Designanforderungen, sowohl für die allgemeine als auch für die akzentuierte Beleuchtung.

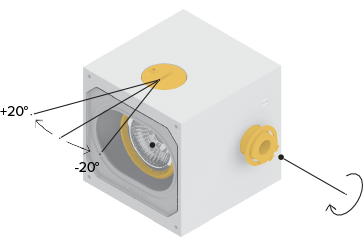

Jeder Strahler kann um 359° mit einer vertikalen Neigung gedreht und von einer Seite des Mastes zur anderen bewegt werden, wobei er entweder bündig mit dem Mastkopf bleibt oder hervorsteht.
Darüber hinaus kann die Optik jedes Strahlers um +/- 20° in der horizontalen Ebene gedreht werden.

Gestaltungsfreiheit

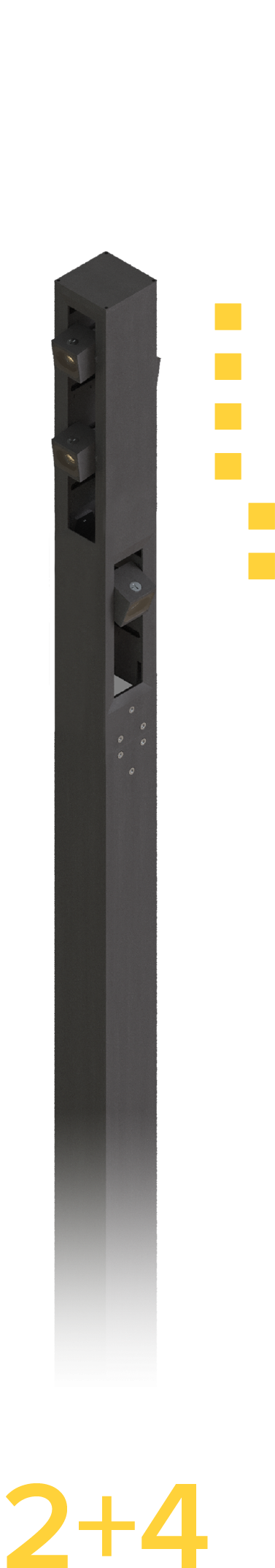

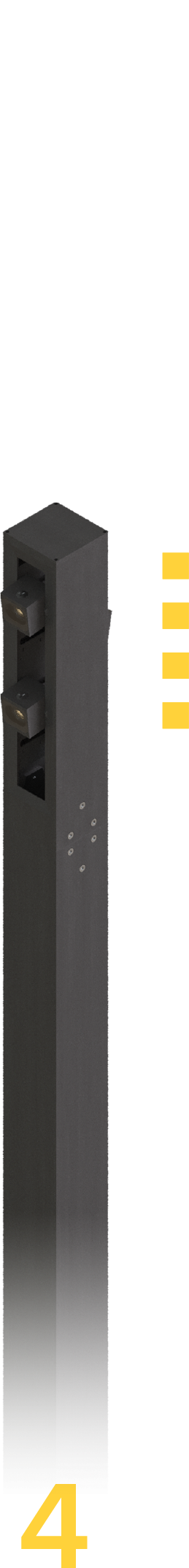

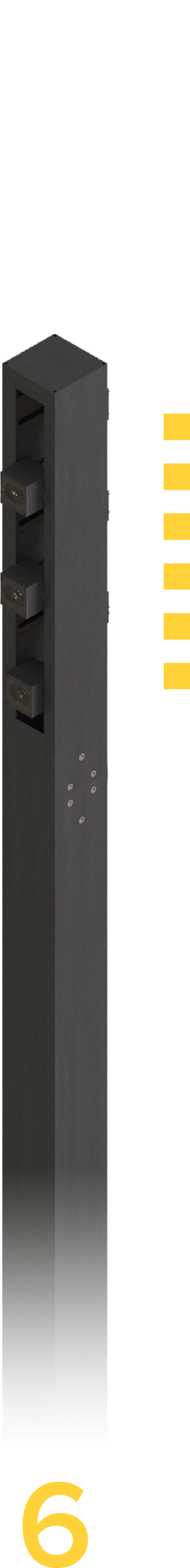

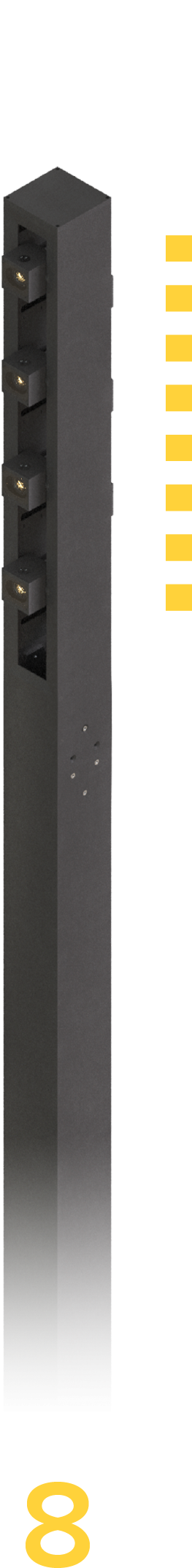

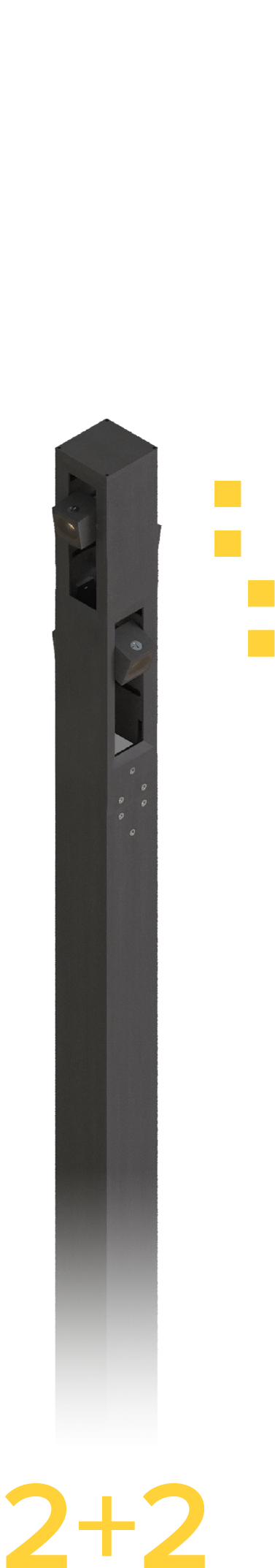

Jeder Mast kann mit 7 verschiedenen Optikeinheiten mit insgesamt 4, 6 oder 8 Strahlern ausgestattet werden, die für maximale Flexibilität auf einer Achse oder auf 2 Achsen positioniert sind.

Anwendungsumgebungen

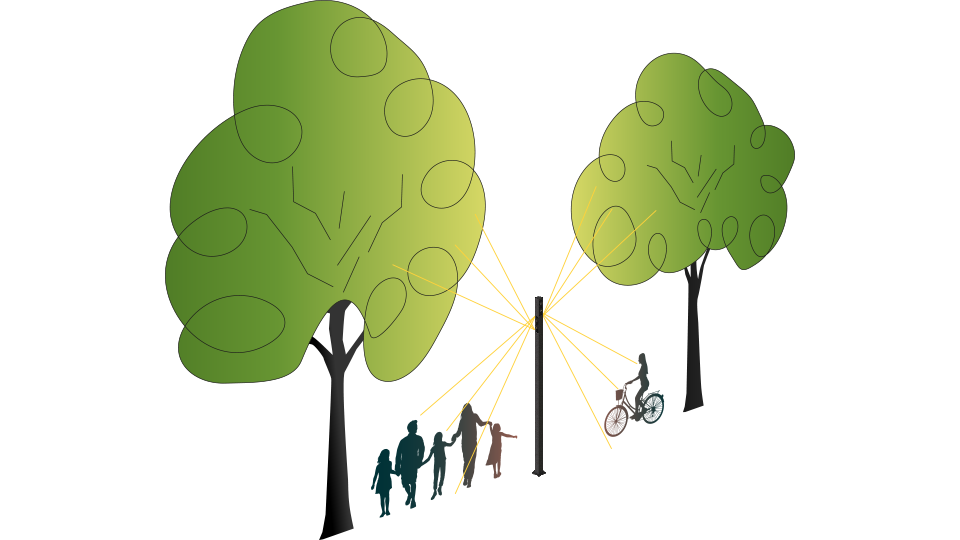

Landscape

Zur Beleuchtung von Gehwegen, Radwegen und Bäumen. Die Einstellbarkeit der Lichteinheiten ermöglicht eine korrekte Ausleuchtung der Verkehrsfläche und sorgt gleichzeitig für eine szenografische Beleuchtung von Hecken und Bäumen.

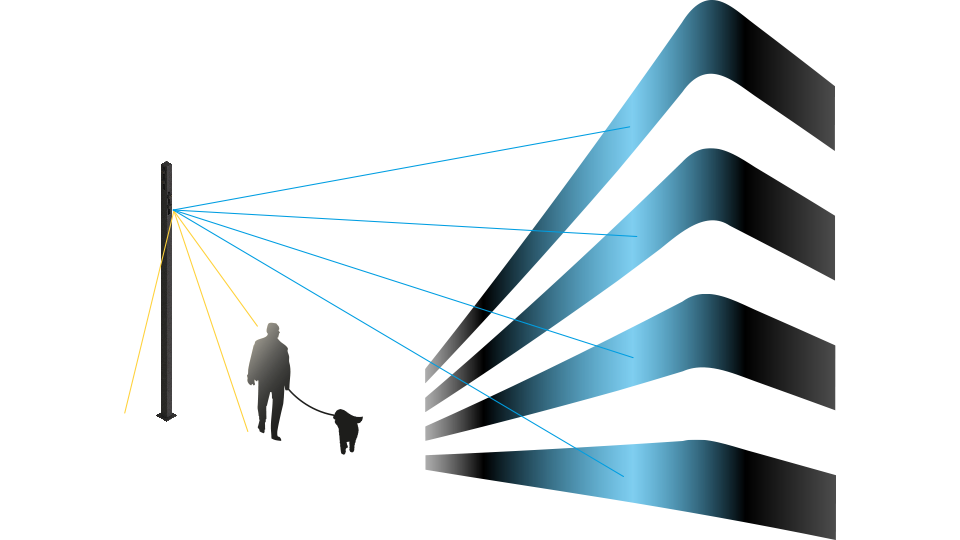

Streetscape

Dank der Möglichkeit, jeden einzelnen Strahler auszurichten, ist LUCERA in der Lage, Gebäudefassaden oder architektonische Details zu hervorzuheben und gleichzeitig Fußgängerzonen zu beleuchten.

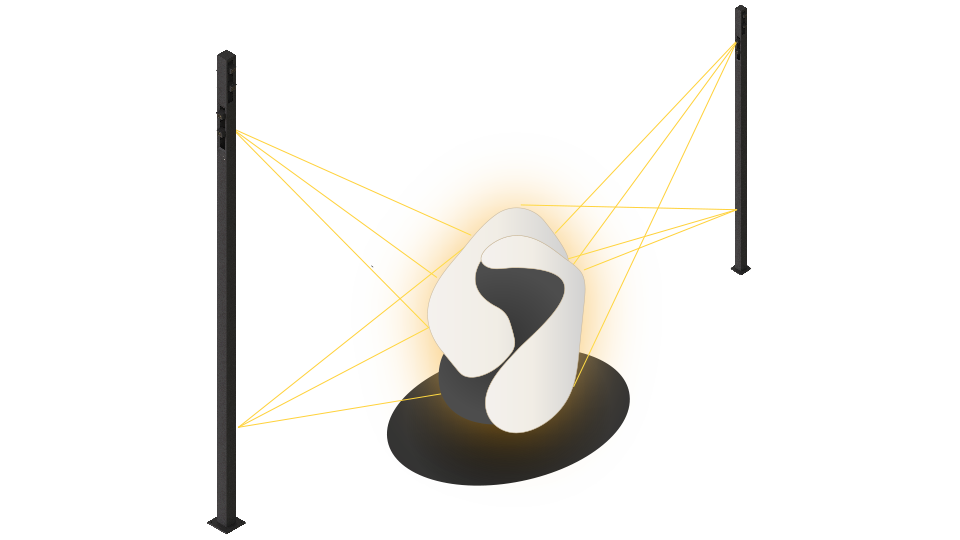

Skulptural

Ein fokussiertes Licht auf Denkmäler und Kunstwerke zur Betonung von Details und Dreidimensionalität wird mit der Allgemeinbeleuchtung der Umgebung und der umliegenden Räume kombiniert.

Jede art von licht

Alle ausrichtbaren Optikeinheiten von LUCERA können mit verschiedenen Arten von LED-Quellen ausgestattet werden.

Statisches weißes Licht

Die Versionen mit statischem Weißlicht sind in verschiedenen Farbtemperaturen (2700K, 3000K, 3500K, 4000K) erhältlich.

Farbiges RGBW-Licht

Für eine dynamische Farbwechselbeleuchtung können LUCERA-Leuchteinheiten mit Multichip-RGBW-LEDs für perfekte Lichtmischung und hochwertige Ausleuchtung ausgestattet werden.

Dynamisch abstimmbares weißes Licht

Die Optikeinheiten mit Tunable-White-Technologie ermöglichen eine Beleuchtung mit dynamischen Lichttönen, die von warmen (2700 K) bis zu kälteren Tönen (5700 K) variieren. Im Außenbereich ermöglicht der Einsatz der Tunable-White-Technologie die Anpassung des Lichts an verschiedene Ereignisse oder Jahreszeiten.
