Luminarias empotradas en el suelo
Jedi Empotrable
L. 616mm
Código
1E2696
Temperatura de color
4000K
80
80

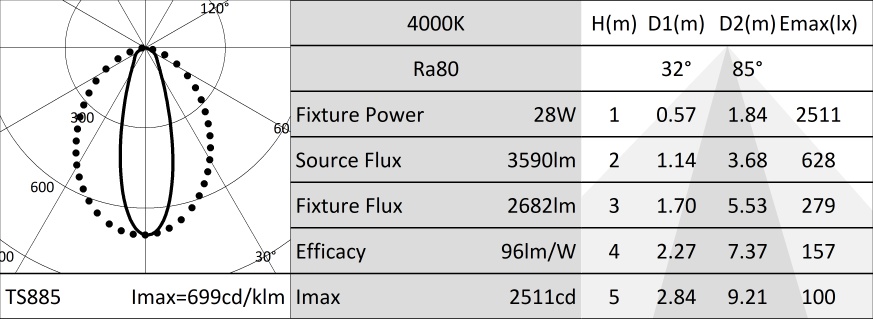

Distribución luminosa
FL
32°
32°
Output
28W
2682lm
2682lm
Alimentación
Control
220-240Vac
DALI
DALI
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjetas lineales LED Low Power High Efficiency Ra80. 2700K-3500K bajo petición.
Clase de eficiencia energéticaD
Potencia nominal24W
Flujo nominal3590lm
Índice de reproducción cromática80
Rf82,6
Rg95,7
CCT nominal4000K
SDCM2
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Grupo óptico interno compuesto por lente primaria cilíndrica de vidrio, reflector de aluminio anodizado de alta reflectancia y filtro holográfico integrado.
ÓpticaHÍBRIDA
Apertura del haz de luzFL
Eficiencia óptica75%
Flujo luminaria2682lm
Rendimiento luminoso96lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido anodizado 15μ. Pantalla plana de cristal extra claro de 10 mm de espesor. Borde de acero inoxidable cepillado (AISI 316). Cuerpo de la luminaria resistente a una carga estática de hasta 20kN y a actos vandálicos (IK10). Cristal antideslizante disponible bajo petición.
Color y acabadoAluminio
DimensionesL=616mm
Peso3,7Kg
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Alimentación DALI integrada. Equipado con conector IP68 para alimentación. Para instalación en fila continua se debe completar con kit de conectores herméticos IP68 (IN-OUT) con sistema de enganche rápido (1E2769) o con cable de conexión con conectores de 5 polos (1E2762, 1E2763, 1E2764, 1E2765). Luminaria con línea pasante "interna". Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria28W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlDALI
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +40°C
INSTALACIÓN
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial.
Notas
Sistema de control Casambi disponible como accesorio. Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Disponible bajo petición la versión 110-277Vac. IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h). IP69: cumple con la norma IEC/EN 60529. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1E3507 | 618 |
Contracaja de aluminio anodizado extruido.
Accesorios
| Código |
|---|
| 1E2495 |
Llave TORX L-KEY. Cabezal TORX TX 30.
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1E2762 | 320 | ||||
| 1E2763 | 470 | ||||
| 1E2764 | 620 | ||||
| 1E2765 | 770 |
Cable de conexión.
Equipado con conectores 5 polos.
Para versión ON-OFF y DALI.
1E2762 - Para conectar en línea y adyacentes un proyector de 600mm con uno de 900mm. 1E2763 - Para conectar en línea y adyacentes un proyector de 600mm con uno de 1200mm o dos proyectores de 900mm. 1E2764 - Para conectar en línea y adyacentes un proyector de 900mm con uno de 1200mm. 1E2765 - Para conectar en línea y adyacentes dos proyectores de 1200mm.
1E2762 - Para conectar en línea y adyacentes un proyector de 600mm con uno de 900mm. 1E2763 - Para conectar en línea y adyacentes un proyector de 600mm con uno de 1200mm o dos proyectores de 900mm. 1E2764 - Para conectar en línea y adyacentes un proyector de 900mm con uno de 1200mm. 1E2765 - Para conectar en línea y adyacentes dos proyectores de 1200mm.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Código |
|---|
| A013A |
Protector contra sobretensiones compatible con luminarias CLASE I.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP67
1 / 2
| Código |
|---|
| A013C |
Protector contra sobretensiones compatible con luminarias CLASE I.
Compatible con las lineas de DALI, DMX, 0-10V.
Tensión de funcionamiento 230Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP20
