Luminarias de superficie

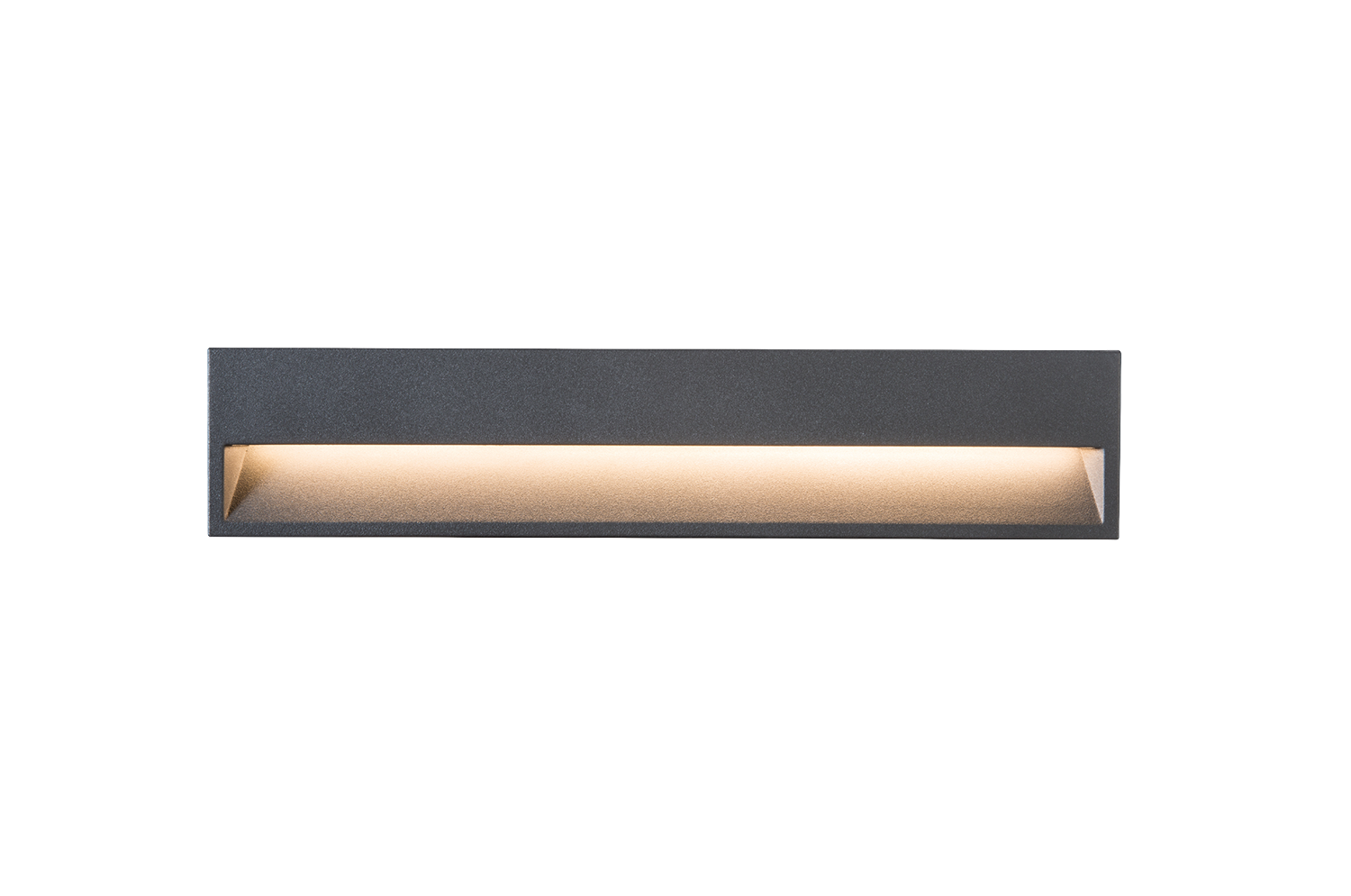

Zedge Line
Código
1E344190
Temperatura de color
2700K
90
90
Distribución luminosa
Floor Washer
Output
6,4W
147lm
147lm
Alimentación
Control
24Vdc
REMOTO
REMOTO
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjeta LED Ra90.
Clase de eficiencia energéticaF
Potencia nominal6W
Flujo nominal749lm
Índice de reproducción cromática90
Rf90,9
Rg100,1
CCT nominal2700K
SDCM2
Duración útil (L80/B10)>50000h tq +25°C

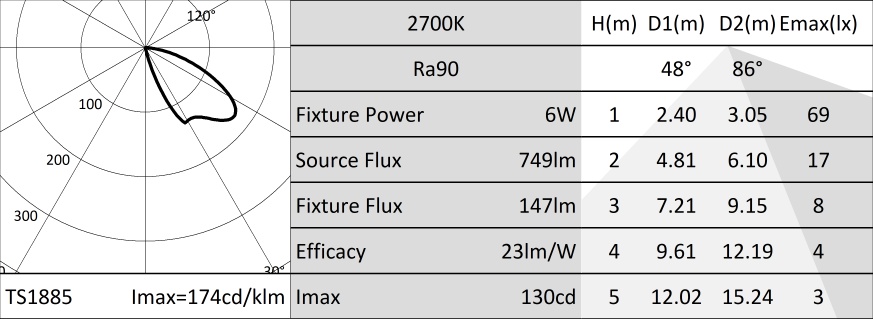

CARACTERÍSTICAS LUMINOTÉCNICAS
ÓpticaFLOOR WASHER
Eficiencia óptica20%
Flujo luminaria147lm
Rendimiento luminoso23lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo y borde exterior de la luminaria de aluminio de presofusión anodizado; borde pintado con pintura en polvo. Pantalla de policarbonato.
Color y acabadoFerrite
DimensionesL=304mm
Peso0,7Kg
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Versión 24V a alimentar con transformador electrónico 230V/24Vdc disponible como accesorio y dimerable con el kit accesorio correspondiente. Precableado con 1m de cable H07RN-F (2x1,5mm²).
Potencia luminaria6W
Alimentación24Vdc
Clase de aislamientoCLASE 3
Tipo driver / ControlREMOTO
Driver incluidoNO
Clase FSÍ
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
A completar con la correspondiente contracaja de nylon. Posibilidad de instalación del producto también sin contracaja utilizando el kit de muelles específico.
Notas
Sistema de control Casambi disponible como accesorio (solo con dímer DALI). Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Disponible bajo petición la versión 110-277Vac. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |

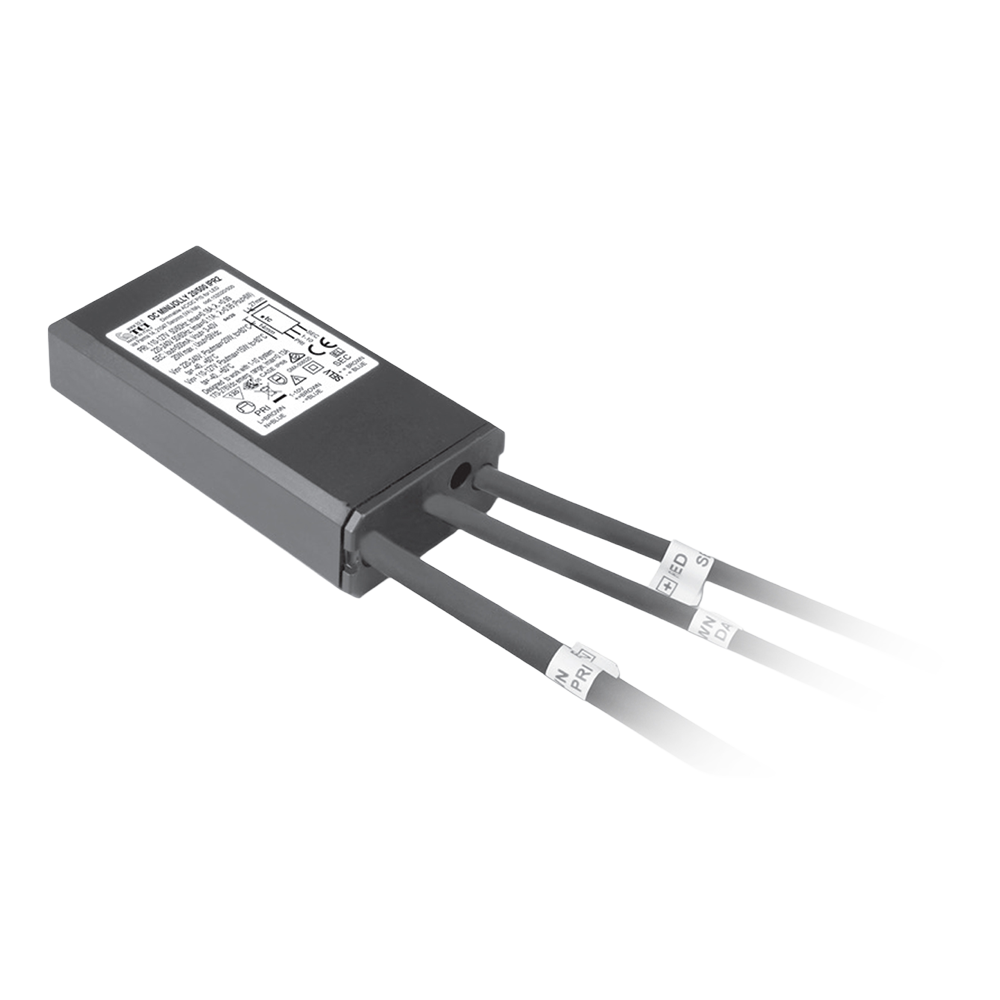

Alimentador electrónico ON-OFF.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentador electrónico ON-OFF.
| Código |
|---|
| 1E3447 |

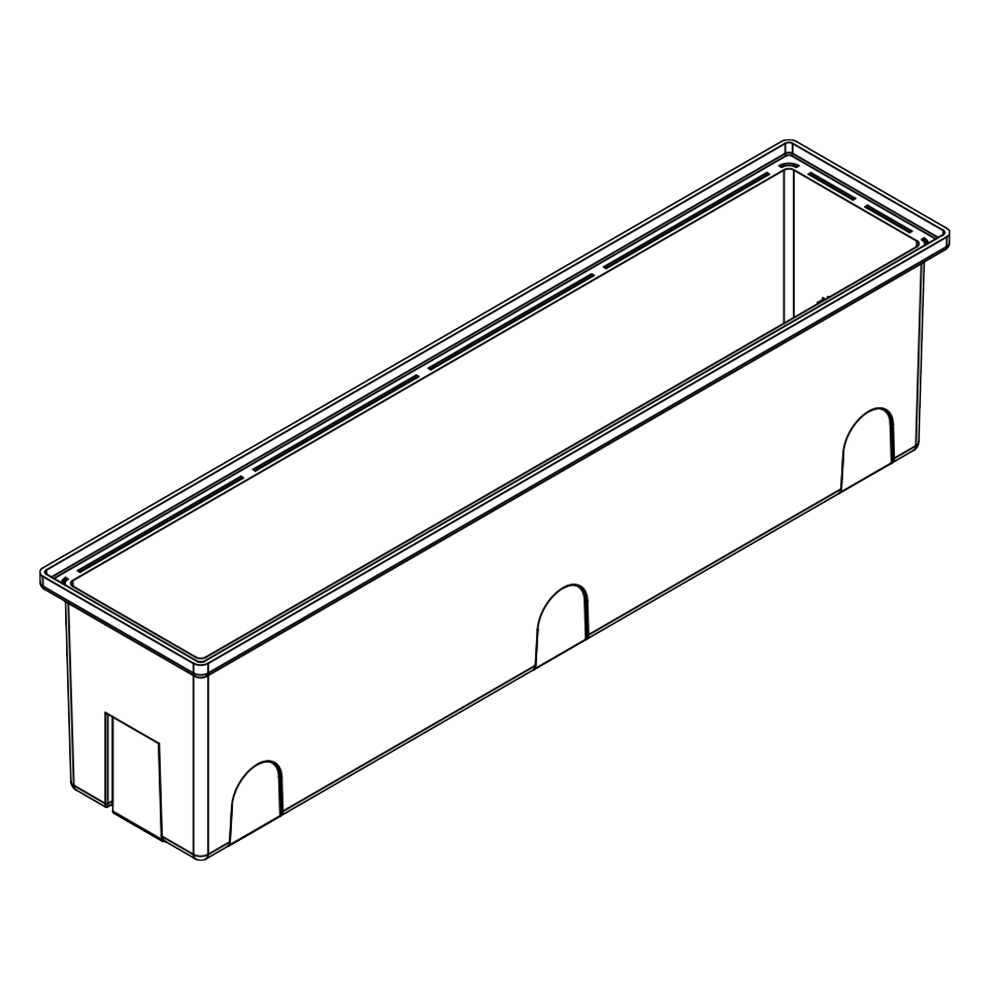

Contracaja de nylon predispuesta para conexión en paralelo mediante cableado pasante.
Foro para empotrado para instalación a ras AxBxP=308x68x80mm.
Foro para empotrado para instalación en relieve AxBxP=298x57x73mm.
| Código |
|---|
| 1T7003 |

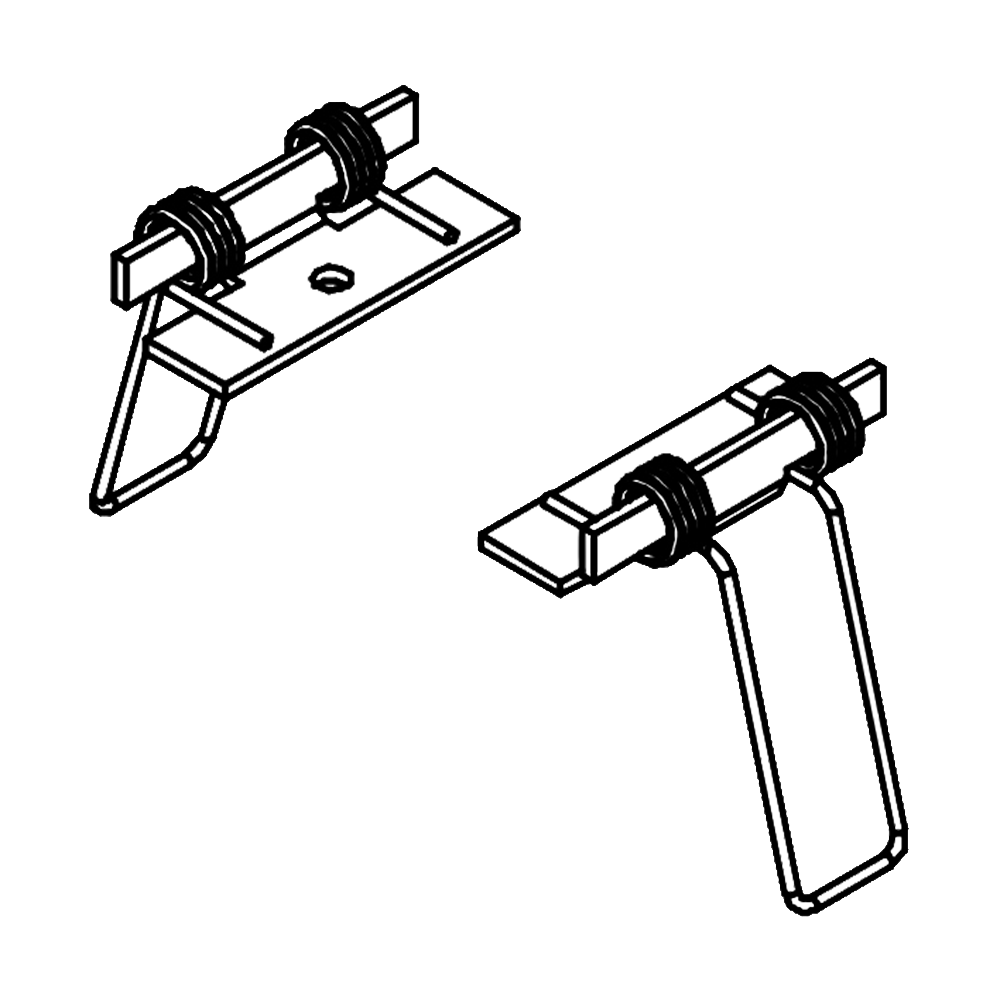

Kit muelles de acero inoxidable para installation sin Contracaja.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3873 |  |

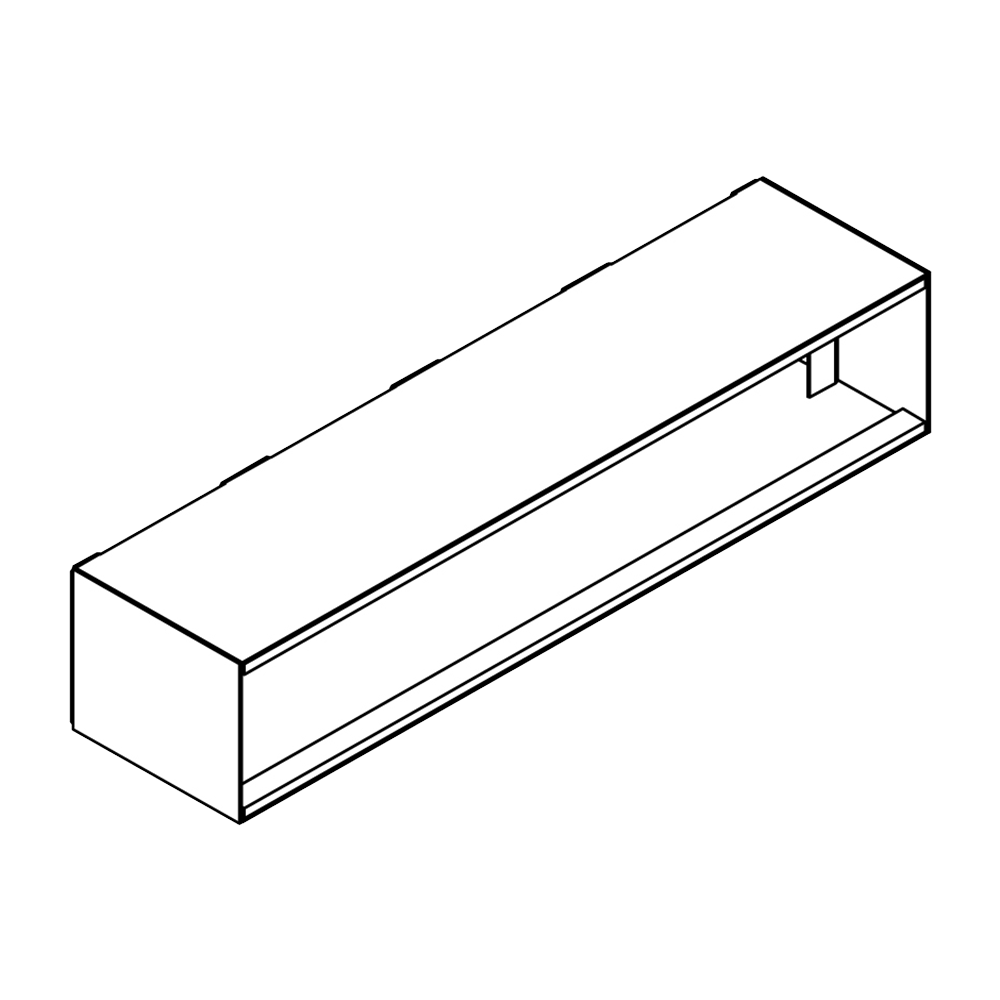

Cárter para instalación en superficie.
A completar con caja de derivación externa.
Acero inox pintado con pintura en polvo.
AxBxH=62x304x63,5mm.
Accesorios
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
| Código |
|---|
| 1T6581 |
Regulador de luminosidad para driver LED con tensión 12-24Vdc.
Entrada de control 1-10V/DALI.
IP20
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
