Luminarias empotradas en el suelo
Jedi Compact Outdoor Empotrable
Louvre - Driver integrado - L. 905mm
Código
1E3696DA
Temperatura de color
4000K
80
80

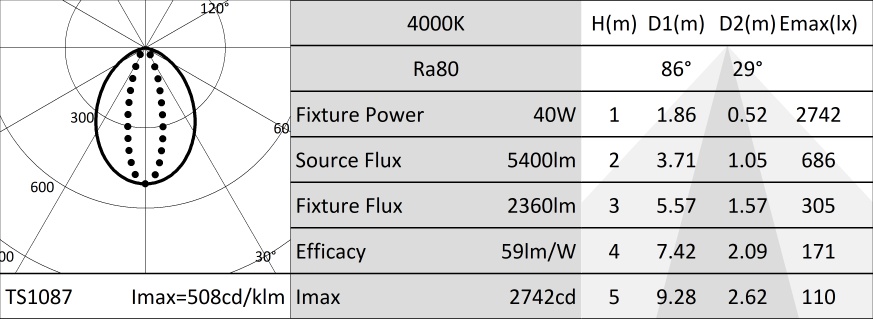

Distribución luminosa
FL
86°
86°
Output
40W
2360lm
2360lm
Alimentación
Control
220-240Vac
DALI
DALI
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjetas lineales LED High Power High Efficiency Ra80. Ra90 bajo petición.
Clase de eficiencia energéticaD
Potencia nominal36W
Flujo nominal5400lm
Índice de reproducción cromática80
Rf82,6
Rg95,7
CCT nominal4000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Grupo óptico interno compuesto por lente primaria cilíndrica de vidrio, reflector de aluminio anodizado de alta reflectancia y filtro holográfico integrado. Versión Flood.
ÓpticaHÍBRIDA
Apertura del haz de luzFL
Eficiencia óptica44%
Flujo luminaria2360lm
Rendimiento luminoso59lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido anodizado 15μ. Pantalla plana de cristal extra claro de 5mm de espesor.
Color y acabadoAluminio
DimensionesL=905mm
Peso3,8Kg
VersiónLOUVRE - DRIVER INTEGRADO
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK08
CARACTERÍSTICAS ELÉCTRICAS
Versión con driver integrado. Equipado con alimentación DALI. Versión con rejilla efecto Louvre integrada. Precableada con 1 metro de cable H07RN-F de sección 5x1mm². Sistema de control Casambi disponible como accesorio. Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria40W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlDALI
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial y looping externo.
Notas
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Disponible bajo petición la versión 110-277Vac. IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h). IP69: cumple con la norma IEC/EN 60529. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
| Código | P mm | H mm | L mm | ||
|---|---|---|---|---|---|
| 1E3734 | 96 | 88 | 909 |
Contracaja de aluminio para Jedi Compact con driver integrado.
Accesorios
| Código |
|---|
| 1E3305 |
Llave de ajuste para el kit de conectores.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E3184 |
Conector Ip68 5 polos y 4 vias.
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Código |
|---|
| A013A |
Protector contra sobretensiones compatible con luminarias CLASE I.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP67
1 / 2
| Código |
|---|
| A013C |
Protector contra sobretensiones compatible con luminarias CLASE I.
Compatible con las lineas de DALI, DMX, 0-10V.
Tensión de funcionamiento 230Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP20
