Bolardos
Zedge Bollard
Código
1E389990
Temperatura de color
4000K
90
90

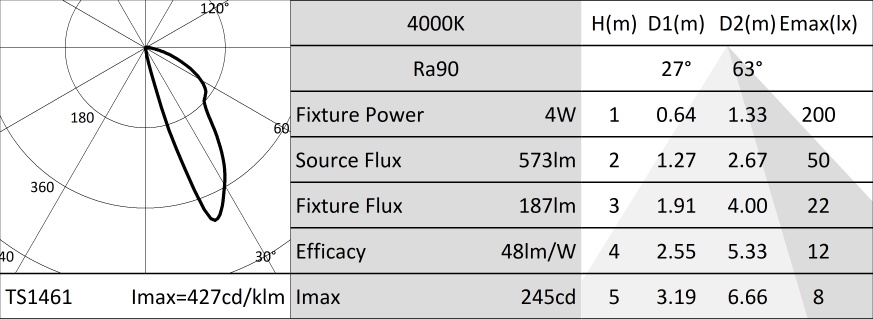

Distribución luminosa
Floor Washer
Output
3,9W
187lm
187lm
Alimentación
Control
24Vdc
Color
1 / 3
Datos técnicos
Concept
Bolardo de LED de emisión asimétrica
LÁMPARA
Tarjeta LED Ra90.
Clase de eficiencia energéticaD
Potencia nominal3,9W
Flujo nominal573lm
Índice de reproducción cromática90
Rf89,8
Rg98,7
CCT nominal4000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Reflector de aluminio anodizado de alta reflectancia. Versión Floor Washer HO: pantalla de policarbonato transparente.
Eficiencia óptica33%
Flujo luminaria187lm
Rendimiento luminoso48lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Bolardo de aluminio anodizado pintado con pintura en polvo.
Color y acabadoFerrite
DimensionesH=400mm
Peso0,8Kg
VersiónFLOOR WASHER HO
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Versión 24V a alimentar con transformador electrónico 230V/24Vdc disponible como accesorio y dimerable con el kit accesorio correspondiente. Sistema de control Casambi disponible como accesorio (solo con dímer DALI). Versión 24V: precableada con 1m de cable H07RN-F (2x1,5mm²).
Potencia luminaria4W
Alimentación24Vdc
Clase de aislamientoCLASE 3
Driver incluidoNO
Clase FSÍ
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
A completar con el sistema de anclaje de acero inoxidable, disponible en la doble versión con lastra para instalación con tacos o con soportes para instalación en cemento.
Notas
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Disponible bajo petición la versión 110-277Vac. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional.
Códigos para completar
1 / 2
| Código |
|---|
| 1E3740 |
Lastra de acero inoxidable AISI 316 con soportes para instalación en cemento.
1 / 2
| Código |
|---|
| 1E3741 |
Placa de acero inoxidable AISI 316 para instalación en superficie.
Se puede utilizar con las abrazaderas 1E3450.
1 / 2
| Código |
|---|
| 1E3450 |
Soportes para instalación en cemento.
De acero inoxidable AISI 316.
H=147mm.
0,36 Kg.
Para instalación en Zedge Bollard con placa 1E3741.
Para instalación en Zedge Bollard con placa 1E3741.
| Código | Dimensiones LxHxP mm | Potencia | Alimentación | Salida en tensión | IP |
|---|---|---|---|---|---|
| 1E4359 | 79x25x38 | 14,4W | 220-240Vac | 24Vdc | IP67 |
| 1T3586 | 140x32x63 | 75W | 220-240Vac | 24Vdc | IP67 |
| 1T3587 | 230x87x43 | 100W | 220-240Vac | 24Vdc | IP67 |
| 1T3588 | 238x42x67 | 200W | 220-240Vac | 24Vdc | IP67 |
Alimentador electrónico ON-OFF.
1 / 2
| Código | Dimensiones LxHxP mm | Potencia | Alimentación | Salida en tensión | IP |
|---|---|---|---|---|---|
| 1E4397EL | 122x26x54 | 17W | 220-240Vac | 24Vdc | IP68 |
Alimentador electrónico ON-OFF.
Accesorios
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
| Código |
|---|
| 1E2493 |
Caja de conexión lineal IP68.
4 polos, de sección máx 2,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E3305 |
Llave de ajuste para el kit de conectores.
| Código |
|---|
| 1T6581 |
Regulador de luminosidad para driver LED con tensión 12-24Vdc.
Entrada de control 1-10V/DALI.
IP20
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
