Proyectores
Dart Small
Driver remoto
Código
1E3916
Temperatura de color
3000K
80
80
Distribución luminosa
SP
17°
17°
Output
15W
1347lm
1347lm
Alimentación
Control
400mA
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra80.
Clase de eficiencia energéticaC
Potencia nominal15W
Flujo nominal1913lm
Índice de reproducción cromática80
Rf84
Rg97
CCT nominal3000K
SDCM2
Duración útil (L80/B10)>50000h tq +25°C

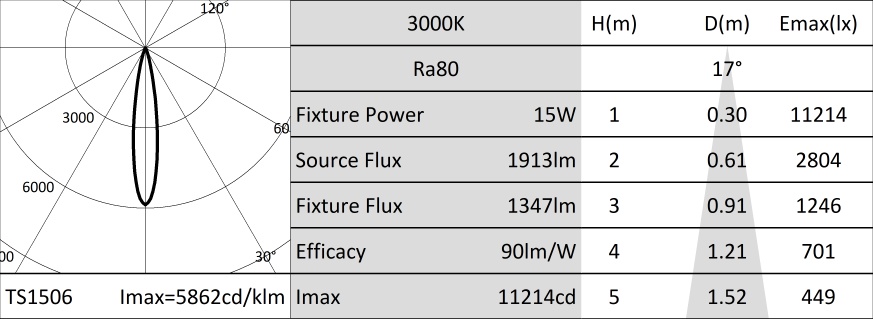

CARACTERÍSTICAS LUMINOTÉCNICAS
Equipado con lentes de metacrilato.
ÓpticaLENTE
Apertura del haz de luzSP
Eficiencia óptica70%
Flujo luminaria1347lm
Rendimiento luminoso90lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio anodizado y pintado y estribo de fijación de acero inoxidable pintado. Rotación de ±20° en plano horizontal y de 0-180° en plano vertical.
Color y acabadoFerrite
Peso0,72Kg
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Sistema de alimentación opcional disponible con kit de controlador electrónico ON-OFF, DALI o regulable 1-10V. Precableado con 1,5 m de cable H07RN-F.
Potencia luminaria15W
Alimentación400mA
Clase de aislamientoCLASE 3
Driver incluidoNO
Clase FSÍ
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Estribo de fijación con regulación de la orientación.
Notas
Sistema de control Casambi disponible como accesorio (solo con driver DALI). Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Disponible bajo petición la versión 110-277Vac. Los valores relativos a la potencia de la luminaria no tienen en cuenta la absorción del driver accesorio. Dicho valor depende de la selección del driver. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional.
Códigos para completar
| Código | IP | Salida en corriente | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T4215EL | IP20 | 400mA | 220-240Vac | 18W | 146x22x43 |
| 1E3033EL | IP68 | 400mA | 220-240Vac 110-127Vac | 20W 15W | 115x26x53 |
Alimentador electrónico ON-OFF.
| Código | IP | Salida en corriente | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T4215D | IP20 | 400mA | 220-240Vac 110-127Vac | 20W 15W | 111x22x52 |
| 1E3033D | IP68 | 400mA | 110-240Vac | 20W | 135x31x80 |
Alimentador 1-10V.
| Código | IP | Salida en corriente | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T4215DA | IP20 | 400mA | 220-240Vac | 20W | 146x30x44 |
| 1E3033DA | IP68 | 400mA | 220-240Vac 110-127Vac | 20W 15W | 115x26x53 |
Alimentador DALI.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1E3012 | 53 |
Filtro hoja de luz.
Filtro holográfico de PMMA con efecto hoja de luz.
A completar con anillo porta filtros.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3014 |  |
Rejilla antideslumbramiento.
La cruz central se puede quitar para obtener dos niveles diferentes de control del deslumbramiento.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3013 |  |
Pantalla asimétrica.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Placa para la rotación de la luminaria.
Acero inoxidable pintado con pintura en polvo.
| Código | Color | Dimensiones ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Piqueta para terreno.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | L mm | |||
|---|---|---|---|---|---|
| 1E3011 | | 66 |
Anillo porta filtros.
Acero inoxidable pintado con pintura en polvo.
| Código |
|---|
| 1E2493 |
Caja de conexión lineal IP68.
4 polos, de sección máx 2,5mm².
Diámetro del cable de 7 a 12mm.
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
