Proyectores
DART Round Medium
Código
1E3983EL
Temperatura de color
3000K
80
80

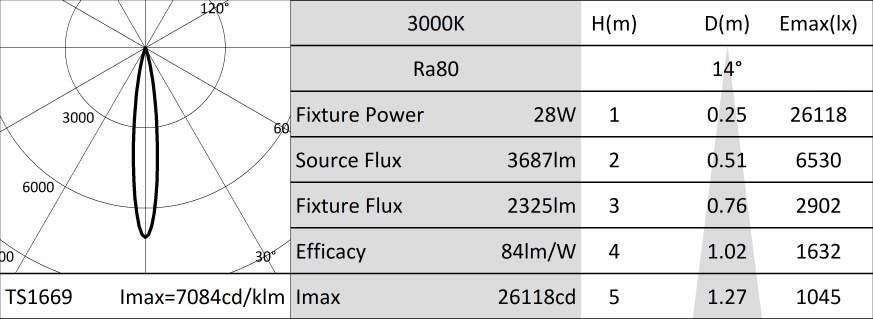

Distribución luminosa
SP
14°
14°
Output
27,8W
2325lm
2325lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra80. Versión Ra90 disponible bajo demanda.
Clase de eficiencia energéticaD
Potencia nominal25W
Flujo nominal3687lm
Índice de reproducción cromática80
Rf84
Rg97
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Versión SP: óptica híbrida con reflector de aluminio especular anodizado, lente de vidrio óptica, porta-lente de acero pulido y filtro holográfico difusor.
ÓpticaHÍBRIDA
Apertura del haz de luzSP
Eficiencia óptica63%
Flujo luminaria2325lm
Rendimiento luminoso84lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio anodizado y pintado y estribo de fijación de acero inoxidable pintado. Vidrio frontal extra claro templado.
Color y acabadoFerrite
Peso3,45Kg
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Versión con driver electrónico ON-OFF integrado. Precableado con 1,5m de cable H07RN-F.
Potencia luminaria28W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlON-OFF
Driver incluidoSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Estribo de fijación con regulación de la orientación. Rotación de ±45° en plano horizontal y de +90°/-45° en plano vertical.
Notas
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Disponible bajo petición la versión 110-277Vac.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
| Código |
|---|
| 1E4006 |
Filtro hoja de luz.
Filtro holográfico de PMMA con efecto hoja de luz.
Completo con anillo portafiltros de aluminio.
Ferrite.
Solo para versiones SP, FL, MWFL, WFL.
Solo para versiones SP, FL, MWFL, WFL.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4009 |  |
Rejilla antideslumbramiento.
Los elementos centrales se pueden ajustar +/- 60° para un perfecto control del deslumbramiento.
Acero inoxidable pintado con pintura en polvo.
Solo para versiones SP, FL, MWFL, WFL.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4007 |  |
Pantalla asimétrica.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4008 | |
Pantalla cilíndrica.
Acero inoxidable pintado con pintura en polvo.
Versión corta.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4058 | |
Pantalla cilíndrica.
Acero inoxidable pintado con pintura en polvo.
Versión larga.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Placa para la rotación de la luminaria.
Acero inoxidable pintado con pintura en polvo.
| Código | Color | Dimensiones ØxH mm | |||
|---|---|---|---|---|---|
| 1E3028 | | 96x182 |
Piqueta para terreno.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Soporte para montaje en columna.
Aluminio anodizado y pintado con pintura en polvo.
Palo Ø 60 mm (+/-2 mm).
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3027 | |
Sistema de montaje múltiple en palo.
Acero inoxidable pintado con pintura en polvo.
A completar con 1E2825.
Máx. 4 proyectores.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
| Código |
|---|
| 1E3305 |
Llave de ajuste para el kit de conectores.
1 / 2
| Código |
|---|
| A013A |
Protector contra sobretensiones compatible con luminarias CLASE I.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP67
