Proyectores
DART Round Medium
Código
1E3987EL
Temperatura de color
4000K
80
80

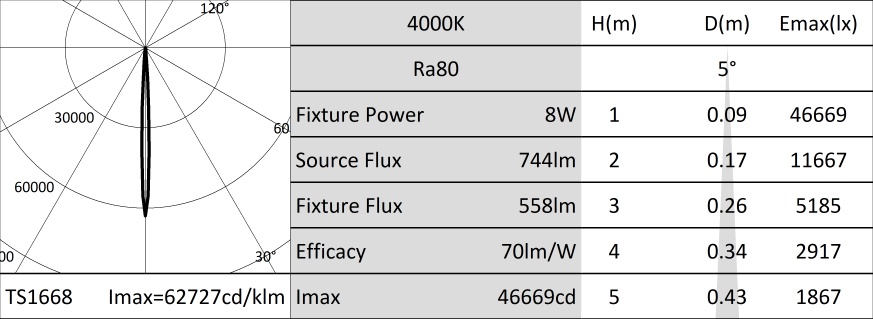

Distribución luminosa
NSP
5°
5°
Output
8W
558lm
558lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
Módulo luminoso con LED de alta potencia y alta eficiencia Ra80. Versión Ra90 disponible bajo demanda.
Clase de eficiencia energéticaE
Potencia nominal6,3W
Flujo nominal744lm
Índice de reproducción cromática80
Rf84
Rg93
CCT nominal4000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Versión NSP: lentes de precisión de metacrilato y filtro difusor.
ÓpticaLENTE
Apertura del haz de luzNSP
Eficiencia óptica75%
Flujo luminaria558lm
Rendimiento luminoso70lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio anodizado y pintado y estribo de fijación de acero inoxidable pintado. Vidrio frontal extra claro templado.
Color y acabadoFerrite
Peso3,45Kg
Grado de protecciónIP66
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Versión con driver electrónico ON-OFF integrado. Precableado con 1,5m de cable H07RN-F.
Potencia luminaria8W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlON-OFF
Driver incluidoSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Estribo de fijación con regulación de la orientación. Rotación de ±45° en plano horizontal y de +90°/-45° en plano vertical.
Notas
Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Bajo petición es posible someter el producto a tratamiento de cataforesis. Disponible bajo petición la versión 110-277Vac.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4263 |  |
Filtro hoja de luz.
Filtro holográfico de PMMA con efecto hoja de luz.
Completo con anillo portafiltros de aluminio.
Solo para versión NSP.
Solo para versión NSP.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4007 | |
Pantalla asimétrica.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4008 | |
Pantalla cilíndrica.
Acero inoxidable pintado con pintura en polvo.
Versión corta.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E4058 | |
Pantalla cilíndrica.
Acero inoxidable pintado con pintura en polvo.
Versión larga.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Placa para la rotación de la luminaria.
Acero inoxidable pintado con pintura en polvo.
| Código | Color | Dimensiones ØxH mm | |||
|---|---|---|---|---|---|
| 1E3028 | | 96x182 |
Piqueta para terreno.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Soporte para montaje en columna.
Aluminio anodizado y pintado con pintura en polvo.
Palo Ø 60 mm (+/-2 mm).
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E3027 | |
Sistema de montaje múltiple en palo.
Acero inoxidable pintado con pintura en polvo.
A completar con 1E2825.
Máx. 4 proyectores.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
| Código |
|---|
| 1E3305 |
Llave de ajuste para el kit de conectores.
1 / 2
| Código |
|---|
| A013A |
Protector contra sobretensiones compatible con luminarias CLASE I.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP67
