Sistemas de iluminación
Ivy Módulo lineal
Código
1E4141CA
Temperatura de color
3000K
90
90
Distribución luminosa
Wall Washer
Output
22,4W
2208lm
2208lm
Alimentación
Control
48Vdc
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjetas lineales LED High Power High Efficiency Ra90.
Clase de eficiencia energéticaE
Potencia nominal20W
Flujo nominal2937lm
Índice de reproducción cromática90
Rf90,3
Rg100,4
CCT nominal3000K
SDCM3
Duración útil (L80/B10)>50000h tq +25°C

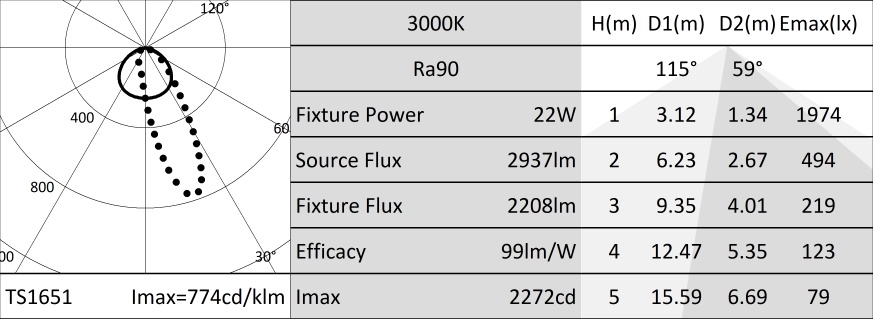

CARACTERÍSTICAS LUMINOTÉCNICAS
Versión Wall Washer: grupo óptico compuesto por una lente primaria cilíndrica de PMMA, reflector de aluminio especular de alta reflectancia y filtro holográfico difusor integrado.
ÓpticaWALL WASHER
Apertura del haz de luzWW
Eficiencia óptica75%
Flujo luminaria2208lm
Rendimiento luminoso99lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo en extrusión de aluminio con tratamiento de anodización, negro con un espesor mínimo de 15µ. Tapas laterales de cierre en polímero termoplástico. Pantalla de cristal extraclaro serigrafiado de 4mm de espesor. Longitud del módulo de iluminación de 885mm.
Color y acabadoAnodizacion, negro
DimensionesL=885mm
Peso2,2Kg
VersiónCASAMBI
Grado de protecciónIP65
CARACTERÍSTICAS ELÉCTRICAS
Potencia luminaria22W
Alimentación48Vdc
Clase de aislamientoCLASE 3
Clase FSÍ
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Sistema de enganche rápido de los módulos mediante clips en aluminio anodizado. Posicionamiento "libre" en cualquier punto del perfil del sistema y apriete mecánico con llave hexagonal. Preparado para conexión en serie mediante cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores miniaturizados hembra/hembra IP65.
Notas
Versión con sistema de control Casambi integrado (Casambi Ready). Sistema de control DALI disponible como accesorio. Completo con kit de conexión macho/macho para permitir la emisión de luz en ambas direcciones. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 90W.
Se suministra con cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores macho/hembra IP65 para 220V y conector miniaturizado hembra IP65 para 48V.
1 / 2
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 150W.
Se suministra con cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores macho/hembra IP65 para 220V y conector miniaturizado hembra IP65 para 48V.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentador electrónico ON-OFF.
Longitud cable 0,5m (IN y OUT).
A completar con kit de conexión 1E4184.
A completar con kit de conexión 1E4184.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentador electrónico ON-OFF.
A completar con kit de conexión 1E4184.
A completar con kit de conexión 1E4184.
Accesorios
1 / 2
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Cable de conexión completo con conectores macho/hembra.
| Código |
|---|
| 1E4171 |
Microdestornillador con cabeza hexagonal (diámetro 0,9mm) para cablear el kit de conexión 1E4184.
| Código |
|---|
| 1E4184 |
Kit de conexión 24/48V.
Cable no incluido. Diámetro máximo del cable 7,5mm. Se utiliza para longitudes superiores a 3m.
Cable no incluido. Diámetro máximo del cable 7,5mm. Se utiliza para longitudes superiores a 3m.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E3184 |
Conector Ip68 5 polos y 4 vias.
| Código |
|---|
| 1T8173CA |
Bridge DALI/Casambi: dispositivo que permite la comunicación entre luminarias con tecnología mesh Bluetooth Casambi y una instalación DALI tradicional y que se pueden regular desde la central DALI.
Dentro del circuito DALI puede haber hasta un máximo de 64 unidades, entre luminarias DALI cableadas y Casambi inalámbricas.
Funciona solo con redes Casambi Evolution.
El Bridge DALI es transparente en el sistema DALI, por lo tanto no ocupa ninguna dirección.
No es necesaria alimentación eléctrica ya que recibe la corriente directamente del bus DALI.
Para proporcionar el grado IP68 al dispositivo es necesario completarlo con el código 1E3184.
LxHxP=40,4x14x36,3mm.
