Sistemas de iluminación
Ivy Proyector individual
Código
1E4198CA
Temperatura de color
3500K
90
90

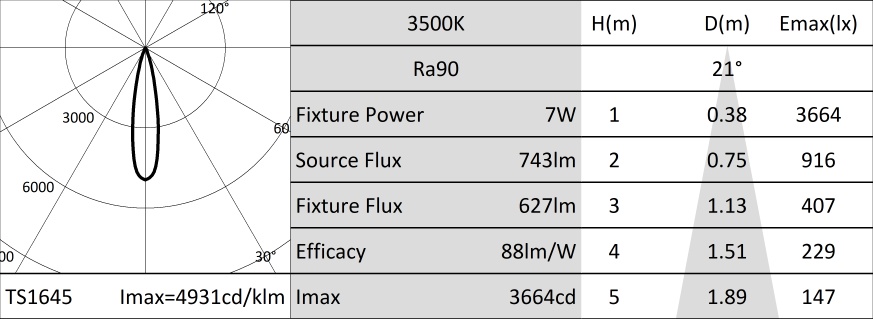

Distribución luminosa
SP
21°
21°
Output
7,1W
627lm
627lm
Alimentación
Control
48Vdc
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90.
Clase de eficiencia energéticaF
Potencia nominal6,4W
Flujo nominal743lm
Índice de reproducción cromática90
Rf91
Rg100
CCT nominal3500K
SDCM3
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Abertura del haz SP. Óptica compuesta por una lente colimadora acrílica de grado óptico y un filtro holográfico difusor.
ÓpticaLENTE
Apertura del haz de luzSP
Eficiencia óptica84%
Flujo luminaria627lm
Rendimiento luminoso88lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo cilíndrico en aluminio obtenido por mecanizado con máquinas de control numérico y tratamiento de anodización, negro con un espesor mínimo de 15µ. Pintado de polvo blanco. Vidrio de cierre en cristal templado extraclaro. Articulación con anillo de bloqueo de aluminio. Orientación del cuerpo óptico de 90° en el plano vertical (bloqueo de la orientación por fricción) y de 355° en el plano horizontal con posibilidad de bloqueo mecánico de la puntería sin sistema de herramientas. Componentes electrónicos alojados dentro de una caja de polímero termoplástico protegida por sellos de caucho de silicona.
Color y acabadoBlanco
DimensionesL=148mm
Peso0,45Kg
VersiónCASAMBI
Grado de protecciónIP65
CARACTERÍSTICAS ELÉCTRICAS
Potencia luminaria7W
Alimentación48Vdc
Clase de aislamientoCLASE 3
Clase FSÍ
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Sistema de enganche rápido de los módulos mediante clips en aluminio anodizado. Posicionamiento "libre" en cualquier punto del perfil del sistema y apriete mecánico con llave hexagonal. Preparado para conexión en serie mediante cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores miniaturizados macho/hembra IP65.
Notas
Versión con sistema de control Casambi integrado (Casambi Ready). Sistema de control DALI disponible como accesorio. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 90W.
Se suministra con cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores macho/hembra IP65 para 220V y conector miniaturizado hembra IP65 para 48V.
1 / 2
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 150W.
Se suministra con cable de conexión H05RN-F (0,15m + 0,15m) completo de conectores macho/hembra IP65 para 220V y conector miniaturizado hembra IP65 para 48V.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentador electrónico ON-OFF.
Longitud cable 0,5m (IN y OUT).
A completar con kit de conexión 1E4184.
A completar con kit de conexión 1E4184.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentador electrónico ON-OFF.
A completar con kit de conexión 1E4184.
A completar con kit de conexión 1E4184.
Accesorios
1 / 2
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Cable de conexión completo con conectores macho/hembra.
| Código |
|---|
| 1E4171 |
Microdestornillador con cabeza hexagonal (diámetro 0,9mm) para cablear el kit de conexión 1E4184.
| Código |
|---|
| 1E4184 |
Kit de conexión 24/48V.
Cable no incluido. Diámetro máximo del cable 7,5mm. Se utiliza para longitudes superiores a 3m.
Cable no incluido. Diámetro máximo del cable 7,5mm. Se utiliza para longitudes superiores a 3m.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E3184 |
Conector Ip68 5 polos y 4 vias.
| Código |
|---|
| 1T8173CA |
Bridge DALI/Casambi: dispositivo que permite la comunicación entre luminarias con tecnología mesh Bluetooth Casambi y una instalación DALI tradicional y que se pueden regular desde la central DALI.
Dentro del circuito DALI puede haber hasta un máximo de 64 unidades, entre luminarias DALI cableadas y Casambi inalámbricas.
Funciona solo con redes Casambi Evolution.
El Bridge DALI es transparente en el sistema DALI, por lo tanto no ocupa ninguna dirección.
No es necesaria alimentación eléctrica ya que recibe la corriente directamente del bus DALI.
Para proporcionar el grado IP68 al dispositivo es necesario completarlo con el código 1E3184.
LxHxP=40,4x14x36,3mm.
