Luminarias empotradas en el suelo
Jedi Empotrable RGBW
L. 916mm
Código
1E4243
Temperatura de color
3000K
Distribución luminosa
FL
35°
35°
Output
10,7W
986lm
986lm
Alimentación
Control
220-240Vac
DMX RDM
DMX RDM
Color
RGBW
RGB
WHITE
RED
GREEN
BLUE
1 / 8
Datos técnicos
LÁMPARA
Módulo LED de Multichip RGBW con blanco de 3000K.
Clase de eficiencia energéticaG
Potencia nominal33W

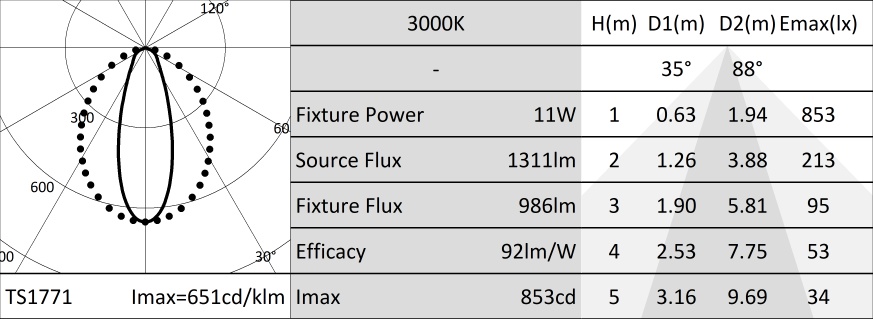

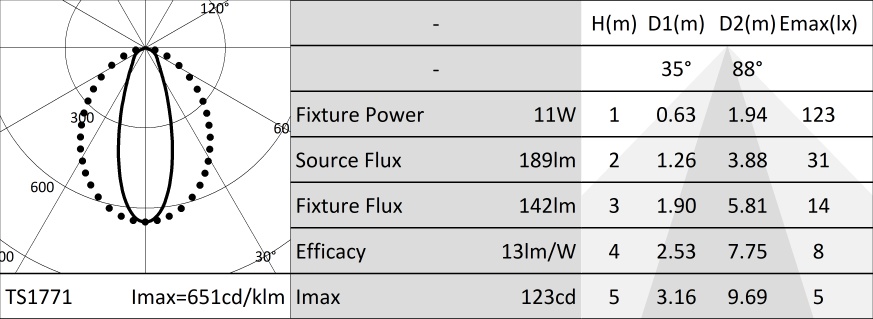

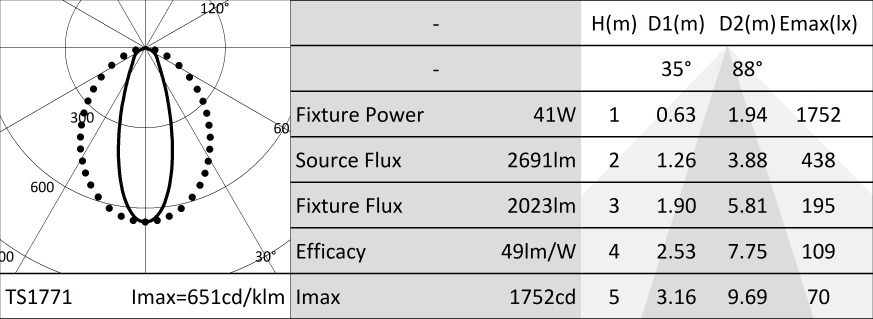

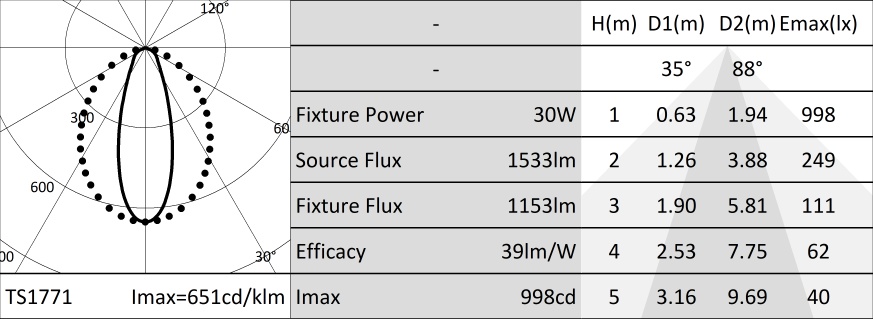

Flujo nominalVéase fotometrías
CCT nominalVéase fotometrías
SDCM2
CARACTERÍSTICAS LUMINOTÉCNICAS
Grupo óptico interno compuesto por lente primaria cilíndrica de vidrio, reflector de aluminio anodizado de alta reflectancia y filtro holográfico integrado.
ÓpticaHÍBRIDA
Apertura del haz de luzFL
Eficiencia óptica75%
Flujo luminariaRGBW - 2023lm
RGB - 1153lm
WHITE - 986lm
RED - 354lm
GREEN - 726lm
BLUE - 142lm
RGB - 1153lm
WHITE - 986lm
RED - 354lm
GREEN - 726lm
BLUE - 142lm
Rendimiento luminosoRGBW - 49lm/W
RGB - 39lm/W
WHITE - 92lm/W
RED - 44lm/W
GREEN - 65lm/W
BLUE - 13lm/W
RGB - 39lm/W
WHITE - 92lm/W
RED - 44lm/W
GREEN - 65lm/W
BLUE - 13lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido anodizado 15μ. Pantalla plana de cristal extra claro de 10 mm de espesor. Borde de acero inoxidable cepillado (AISI 316). Cuerpo de la luminaria resistente a una carga estática de hasta 20kN y a actos vandálicos (IK10). Cristal antideslizante disponible bajo petición.
Color y acabadoAluminio
DimensionesL=916mm
Peso4,5Kg
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Alimentación electrónica integrada. Controlado mediante protocolo DMX - RDM que permite la programación a distancia de las luminarias (no dip-switch) mediante la línea de datos DMX. Alimentación con cable pasante de 1 metro de largo y conectores IP68 de 3 polos. Conexión DMX con cable pasante y conectores IP68 para instalación de panel. La programación de las luminarias se realiza a través del programador USB-RDM disponible como accesorio.
Potencia luminariaVéase fotometrías
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlDMX RDM
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
A completar con la correspondiente contracaja de aluminio anodizado predispuesta para instalación secuencial.
Notas
Disponible, bajo petición, también con mando inalámbrico LMS Casambi. Las fotometrías indican los valores máximos de emisión de la luminaria. Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Disponible bajo petición la versión 110-277Vac. IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h). IP69: cumple con la norma IEC/EN 60529.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1E3508 | 918 |
Contracaja de aluminio anodizado extruido.
Accesorios
| Código |
|---|
| 1E2495 |
Llave TORX L-KEY. Cabezal TORX TX 30.
| Código |
|---|
| 1E2767 |
Programador USB-RDM.
Programador de direcciones DMX-RDM (Remote Device Management).
Se utiliza junto con el software "RDM Targetti" que se puede descargar gratuitamente en el sitio de Targetti, en la sección download.
Se puede utilizar con todos los productos RGBW.
El programador USB-RDM puede dirigir las luminarias DMX-RDM si en el trayecto no hay presentes BUFFER o Splitter DMX.
Para mayores detalles, consultar las instrucciones.
| Código |
|---|
| A077 |
my-SCENARIO Show Store.
Interfaz DMX programable que incorpora las últimas innovaciones para el control de la iluminación en aplicaciones arquitectónicas y de entretenimiento.
Dispone de puertos USB Type-C y Ethernet para la programación y el control a distancia.
La unidad se puede programar completamente con el software ESA Pro 2 (disponible para usuarios de Windows y Mac) o mediante aplicaciones móviles como Arcolis (disponible para dispositivos iOS y Android).
Además, es totalmente personalizable: mapeo de píxeles, gestión de trigger, configuración de parches y mucho más.
El sistema ofrece amplias posibilidades en la gestión de diferentes instalaciones de iluminación: control multizona (para gestionar hasta 5 zonas independientes), numerosos triggers (hora/fecha, Sunrise/Sunset, puertas de entrada y comandos TCP/UDP), gestión de canales de 16 bits, recuperación total en caso de pérdida de alimentación, hasta 99 escenas almacenables y 1024 canales DMX.
El intuitivo teclado retroiluminado incluye 10 botones preconfigurados para facilitar su uso.
| Código |
|---|
| 1T6499 |
myScenario Wall.
Controlador DMX con pantalla táctil de cristal para aplicaciones arquitectónicas.
Puede controlar 2 universos DMX (2x 512 canales).
Funcionamiento stand alone o conectado a un ordenador a través del puerto USB.
Se incluye el software para la realización de los escenarios (se puede descargar en el sitio web de Targetti).
Es posible controlar 10 zonas luminosas y 50 escenarios por zona.
Las teclas táctiles del frontal permiten modificar y seleccionar los escenarios programados.
Cable USB incluido.
Se puede utilizar con todos los productos RGBW.
1 / 2
| Código |
|---|
| A013A |
Protector contra sobretensiones compatible con luminarias CLASE I.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE I
IP67
