Luminarias empotradas de techo
CCTEvo Architectural 105
Código
1T8699EL
Temperatura de color
3000K
90
90
Distribución luminosa
NSP
10°
10°
Output
7,3W
357lm
357lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90. Ra80 bajo petición.
Clase de eficiencia energéticaF
Potencia nominal5,7W
Flujo nominal558lm
Índice de reproducción cromática90
Rf92
Rg101
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C

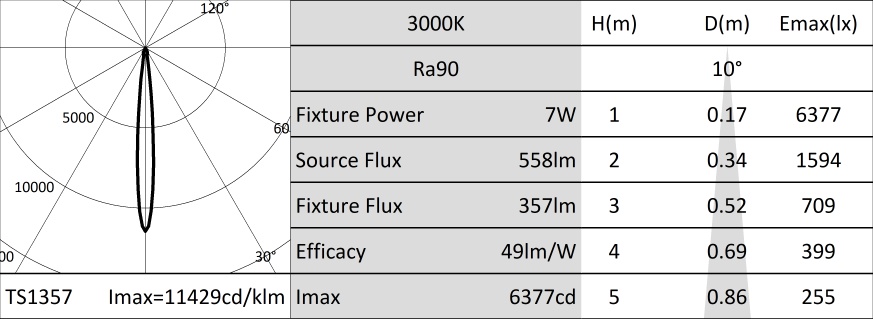

CARACTERÍSTICAS LUMINOTÉCNICAS
NSP - óptica de precisión con anillo cut off negro de silicona. Versión con reflector de facetas convexas de aluminio anodizado especular y filtro holográfico difusor. UGR<19 (EN 12464-1).
ÓpticaREFLECTOR
Apertura del haz de luzNSP
Eficiencia óptica64%
Flujo luminaria357lm
Rendimiento luminoso49lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo y disipador de presofusión de aluminio pintado de color blanco. Cobertura de color blanco. Posibilidad de orientación del cuerpo óptico de hasta 30° en plano vertical, con bloqueo mecánico de la dirección y escala graduada, y posibilidad de orientación de 358° en plano horizontal. Versión trim con anillo integrado blanco.
Color y acabadoBlanco yeso
Peso0,515Kg
VersiónTRIM
Grado de protecciónIP20 para la parte encastrada
Grado de protecciónIP40 para la parte vista
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico ON-OFF integrado. Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria7W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlON-OFF
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente0°C / +25°C
INSTALACIÓN
Sistema de enganche ultra rápido sin necesidad de herramientas para instalaciones en contratechos de 0,5 a 30mm de espesor.
Notas
Disponible bajo petición la versión 110-277Vac.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro holográfico de PMMA con efecto hoja de luz. Permite presentar el haz de forma oval; combinado con ópticas spot y flood el efecto aparece más marcado.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
Equipado con filtro holográfico difusor.
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1T9606 | 2500 |
Cable de seguridad anticaída para asegurar el cuerpo de la luminaria a la estructura edilicia.
