Luminarias empotradas de techo
CCTEvo Architectural 105
Trimless
Código
1T8773ELTR
Temperatura de color
3500K
90
90

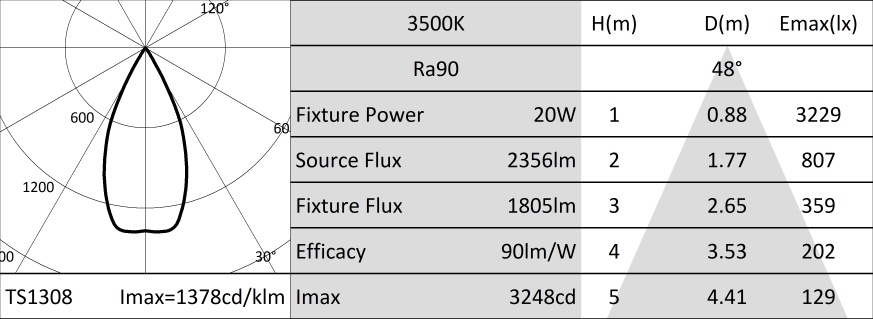

Distribución luminosa
MWFL
48°
48°
Output
20,1W
1805lm
1805lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90. Ra80 bajo petición.
Clase de eficiencia energéticaE
Potencia nominal18W
Flujo nominal2356lm
Índice de reproducción cromática90
Rf91
Rg100
CCT nominal3500K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
MWFL - óptica de precisión con anillo cut off negro de silicona. Versión con reflector de facetas convexas de aluminio anodizado especular y filtro holográfico difusor. UGR<19 (EN 12464-1).
ÓpticaREFLECTOR
Apertura del haz de luzMWFL
Eficiencia óptica77%
Flujo luminaria1805lm
Rendimiento luminoso90lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo y disipador de presofusión de aluminio pintado de color negro. Cobertura de color negro. Posibilidad de orientación del cuerpo óptico de hasta 30° en plano vertical, con bloqueo mecánico de la dirección y escala graduada, y posibilidad de orientación de 358° en plano horizontal. Versión trimless con elemento portante para la instalación y el rasado del yeso.
Color y acabadoNegro profundo
Peso0,61Kg
VersiónTRIMLESS
Grado de protecciónIP20 para la parte encastrada
Grado de protecciónIP40 para la parte vista
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico ON-OFF integrado.
Potencia luminaria20W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlON-OFF
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente0°C / +25°C
INSTALACIÓN
Sistema de enganche ultra rápido sin necesidad de herramientas para instalaciones en contratechos de 0,5 a 30mm de espesor.
Notas
Disponible bajo petición la versión 110-277Vac.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro holográfico de PMMA con efecto hoja de luz. Permite presentar el haz de forma oval; combinado con ópticas spot y flood el efecto aparece más marcado.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
Equipado con filtro holográfico difusor.
| Código | L mm | ||||
|---|---|---|---|---|---|
| 1T9606 | 2500 |
Cable de seguridad anticaída para asegurar el cuerpo de la luminaria a la estructura edilicia.
