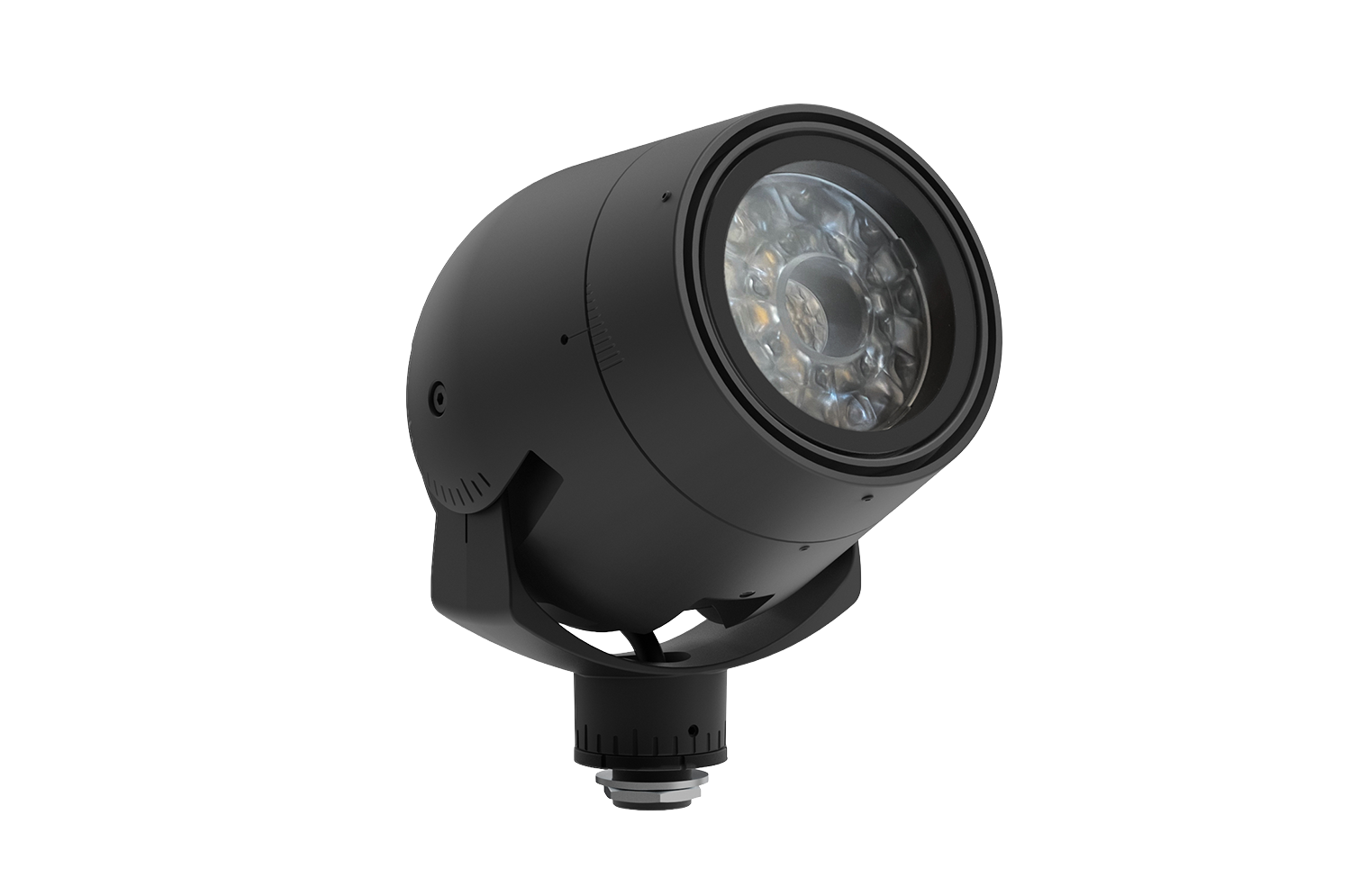

Proyectores
Vader One
Código
E012ZMTUWFE
Temperatura de color
1800-4000K
90
90
Distribución luminosa
Zoom
20°-41°
20°-41°
Output
14,8-15,4W
681-1074lm
681-1074lm
Alimentación
Control
48Vdc
Color

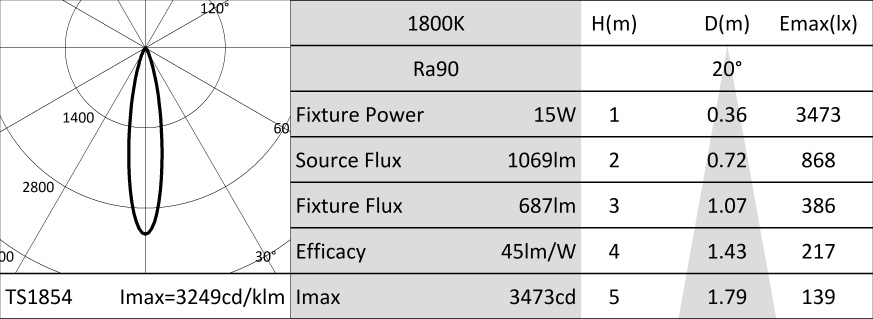

SP / 18K
SP / 30K
SP / 40K

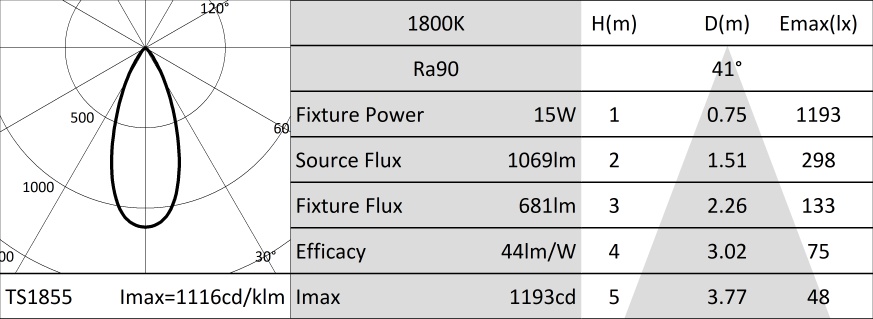

WFL / 18K

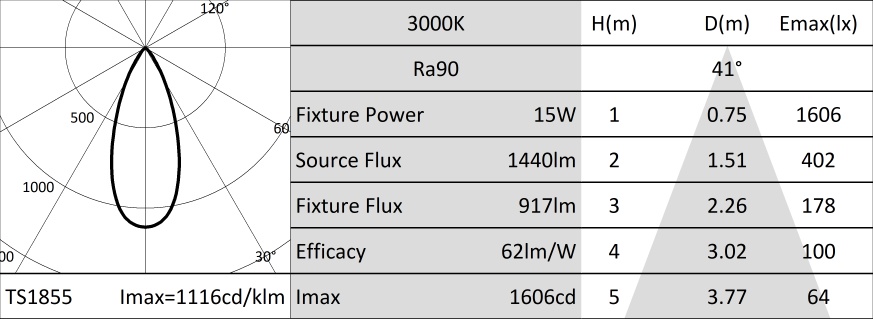

WFL / 30K

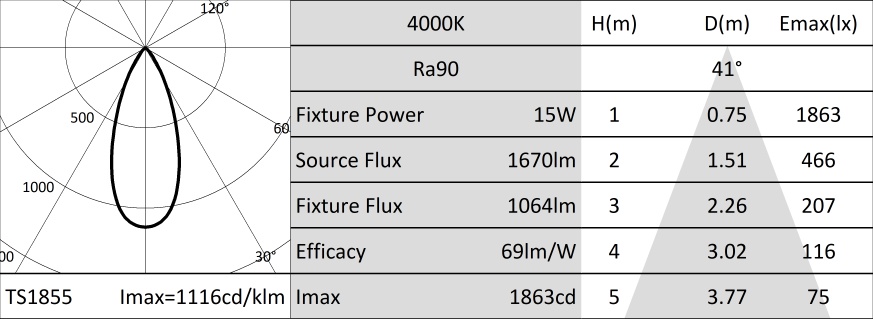

WFL / 40K
1 / 8
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90, Tunable White 1800K-4000K.
Clase de eficiencia energéticaG
Potencia nominal13W (3000K)
Flujo nominalVéase fotometrías
Índice de reproducción cromática90
Rf96
Rg99
CCT nominalVéase fotometrías
Duración útil (L80/B10)86000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Óptica zoom compuesta por dos elementos de PMMA combinados, una lente TIR primaria fija y una lente secundaria de regulación. La rotación de 22° mediante el anillo frontal estanco de la segunda lente permite la oscilación del zoom entre la abertura mínima y máxima del haz de 20° y 41°, respectivamente. Escala graduada de regulación con pasos de 2°. Predispuesto para la instalación de diversos accesorios ópticos combinados a solicitar por separado.
ÓpticaLENTE
Apertura del haz de luzSP-MWFL
Eficiencia óptica64%
Flujo luminariaSP / 18K - 687lm
SP / 30K - 926lm
SP / 40K - 1074lm
WFL / 18K - 681lm
WFL / 30K - 917lm
WFL / 40K - 1064lm
SP / 30K - 926lm
SP / 40K - 1074lm
WFL / 18K - 681lm
WFL / 30K - 917lm
WFL / 40K - 1064lm
Rendimiento luminosoSP / 18K - 45lm/W
SP / 30K - 63lm/W
SP / 40K - 70lm/W
WFL / 18K - 44lm/W
WFL / 30K - 62lm/W
WFL / 40K - 69lm/W
SP / 30K - 63lm/W
SP / 40K - 70lm/W
WFL / 18K - 44lm/W
WFL / 30K - 62lm/W
WFL / 40K - 69lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio fundido a presión con 3 capas de protección: anodización, cataforesis y pintura de color ferrita. Posibilidad de orientación del cuerpo óptico de -20° a +90° en plano vertical y de 355° en plano horizontal, con posibilidad de bloqueo de la orientación. Vidrio frontal templado extra claro pegado de modo rasante.
Color y acabadoFerrite
Peso2,15Kg
Grado de protecciónIP66
Resistencia mecánicaIK09
CARACTERÍSTICAS ELÉCTRICAS
Driver remoto de 48V DC y control a través de la interfaz de dimeración inteligente "Control Pod". El Control Pod permite controlar los productos según los protocolos DALI, 0-10V, 1-10V y DMX.
Potencia luminaria15W
Alimentación48Vdc
Clase de aislamientoCLASE 3
Driver incluidoNO
Clase FSÍ
Temperatura ambiente-25°C / +50°C
INSTALACIÓN
El producto se puede montar en combinación con uno de los diversos accesorios de instalación, que se pueden pedir por separado. Instalación en superficie sobre bases, varilla, bolardo, vástago y postes.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentador electrónico ON-OFF.
| Código | IP | Salida en tensión | Alimentación | Potencia | Dimensiones LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentador electrónico ON-OFF.
Longitud cable 0,5m (IN y OUT).
1 / 2
| Código |
|---|
| A035 |
Control POD.
Sistema de comando y control multiprotocolo para proyectores VADER.
Control POD se ha desarrollado para facilitar el control inmediato de un sistema de proyectores VADER.
Los protocolos compatibles son DALI, DMX y ANALÓGICO 0-10V / 1-10V, lo que permite integrar los proyectores VADER en una amplia gama de aplicaciones.
Alimentación 48V.
Utilizando el protocolo DALI, Control POD permite controlar los proyectores VADER con el sistema Casambi cuando se completa con los códigos de accesorio 1E3048 y 1E4369.
Accesorios
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A044FE |  |
Soporte para la instalación de la luminaria en superficie.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A040FE | |
Base redonda para la instalación de la luminaria en superficie.
Aluminio con recubrimiento en polvo (con soporte de fijación de acero inoxidable).
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A041FE | |
Placa para base redonda.
Acero inoxidable pintado con pintura en polvo.
A041FE - A completar con A040FE.
A041FE - A completar con A040FE.
1 / 2
| Código | Color | H mm | |||
|---|---|---|---|---|---|
| A047FE | | 244 | |||
| A048FE | | 844 |
Piqueta con base para montaje en superficie.
1 / 2
| Código | Color | H mm | |||
|---|---|---|---|---|---|
| A050FE | | 208 | |||
| A051FE | | 808 |
Piqueta para terreno.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A042FE | |
Base hexagonal con foro para la instalación del proyector en superficie.
Revestimiento de aluminio fundido a presión con pintura en polvo.
Base de montaje de acero inoxidable.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A043FE | |
Base hexagonal ciega.
Revestimiento de aluminio fundido a presión con pintura en polvo.
Base de montaje de acero inoxidable.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A052FE | |
Montaje en vástago para proyector individual.
Aluminio anodizado y pintado con pintura en polvo.
Palo Ø 60mm.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A053FE | |
Montaje en vástago para dos proyectores.
Aluminio anodizado y pintado con pintura en polvo.
Palo Ø 60 mm (+/-2 mm).
| Código | Color | H mm | Ø mm | ||
|---|---|---|---|---|---|
| 1E3785 | | 232 | 50 |
Piqueta para terreno.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A049FE | |
Soporte para instalación en árboles.
A completar con el cinturón accesorio A023.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | L mm | ||||
|---|---|---|---|---|---|
| A023 | 2000 |
Correa de sujeción (instalación en árbol).
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A045FE | |
Base múltiple para instalación en superficie de 2 proyectores.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A046FE | |
Base múltiple para instalación en superficie de 3 proyectores.
Acero inoxidable pintado con pintura en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A036FE | |
Pantalla cilíndrica.
Aluminio pintado en polvo.
Versión corta.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A037FE | |
Pantalla asimétrica.
Aluminio pintado en polvo.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A038FE | |
Pantalla cilíndrica.
Aluminio pintado en polvo.
Versión larga con cristal prismático.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A039FE | |
Filtro hoja de luz.
Filtro refractivo de cristal con efecto hoja de luz.
Completo con anillo portafiltros de aluminio.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
| Código |
|---|
| 1E2493 |
Caja de conexión lineal IP68.
4 polos, de sección máx 2,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E3305 |
Llave de ajuste para el kit de conectores.
