Luminarias empotradas en el suelo
Keplero 160 Orientable
Código
E015SPR830DAACB
Temperatura de color
3000K
80
80

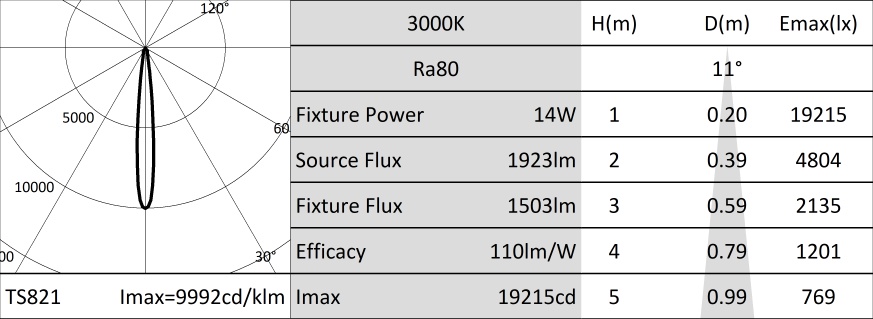

Distribución luminosa
SP
11°
11°
Output
13,7W
1503lm
1503lm
Alimentación
Control
110-240V
DALI
DALI
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra80. Disponible bajo petición de la temperatura color 3500K .
Clase de eficiencia energéticaD
Potencia nominal12W
Flujo nominal1923lm
Índice de reproducción cromática80
Rf83
Rg96
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Sistema óptico con reflector de alta eficiencia disponible con tres aberturas de haz. Orientación mediante sistema basculante de hasta 20° en el eje vertical y 350° en el horizontal con bloqueo de la orientación por fricción.
ÓpticaREFLECTOR
Apertura del haz de luzSP
Eficiencia óptica78%
Flujo luminaria1503lm
Rendimiento luminoso110lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio con 3 capas de protección: anodización, cataforesis y pintura de color negro. Anillo decorativo ultraplano de acero inoxidable cepillado (AISI 316) con borde biselado (acabado copper bronze). Versión con cristal de protección antideslizante para áreas públicas peatonales. Tornillos Torx antivandalismo A4 de acero inoxidable.
Color y acabadoCopper bronze
Peso1,15Kg
VersiónCRISTAL ANTIDESLIZANTE
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Alimentación 110-240Vac con driver integrado DALI. Conexión mediante conectores herméticos IP68 para cable H07RN8-F (máx 2x2,5mm²).
Potencia luminaria14W
Alimentación110-240V 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlDALI
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Arqueta de instalación de nylon, a solicitar por separado. La arqueta está predispuesta para la instalación de la luminaria con anillo a ras o saliente. Resistente a una carga estática de 20kN.
Notas
Todos los cuerpos de iluminación se deben completar con una poceta de instalación. IP68: la luminaria no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h). IP69: cumple con la norma IEC/EN 60529. Todas las versiones de KEPLERO responden a las necesidades de transitabilidad vehicular y peatonal previstas por la norma EN 60598-2-13. Las bajas temperaturas sobre el cristal, las convierten en aptas para la instalación en "áreas especiales", como espacios dedicados a los niños. Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Disponible bajo petición la versión 110-277Vac. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | H mm | Ø mm | |||
|---|---|---|---|---|---|
| 1E2521 | 200 | 166 |
Arqueta de instalación.
Arqueta de nylon de color gris.
Para instalaciones a ras y salientes.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1708 | 70 |
Filtro refractivo rayado hoja de luz de cristal plano.
Permite proyectar el haz de forma oval; combinado con ópticas spot el efecto de la hoja de luz aparece más marcado.
A completar con anillo porta accesorios A079 (solo ópticas con reflector). No se puede utilizar con la óptica VNL.
A completar con anillo porta accesorios A079 (solo ópticas con reflector). No se puede utilizar con la óptica VNL.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1711 | 70 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
A completar con anillo porta accesorios A079 (solo ópticas con reflector). No se puede utilizar con la óptica VNL.
A completar con anillo porta accesorios A079 (solo ópticas con reflector). No se puede utilizar con la óptica VNL.
| Código | Color | ||||
|---|---|---|---|---|---|
| A079 |  |
Anillo porta accesorios de policarbonato negro.
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E2523 | |
Oscurecedor parcial negro.
| Código |
|---|
| 1E0388 |
Ventosa para el levantamiento del cristal.
| Código |
|---|
| 1E2495 |
Llave TORX L-KEY. Cabezal TORX TX 30.
| Código |
|---|
| 1E2524 |
Tirador de metal para la extracción de la luminaria.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Código |
|---|
| A013D |
Protector contra sobretensiones compatible con luminarias CLASE II.
Compatible con las lineas de DALI, DMX, 0-10V.
Tensión de funcionamiento 230-277Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE II
IP65
