Luminarias empotradas en el suelo
Keplero 160 Zoom
Código
E015ZMH830ELCCB
Temperatura de color
3000K
80
80
Distribución luminosa
Multióptica Zoom
15°, 32°, 53°, 61°
15°, 32°, 53°, 61°
Output
13,4W
661-1221lm
661-1221lm
Alimentación
Control
110-240V
ON-OFF
ON-OFF
Color
SP
FL
MWFL
WFL
1 / 6
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra80. Disponible bajo petición de la temperatura color 3500K .
Clase de eficiencia energéticaD
Potencia nominal12W
Flujo nominal1923lm
Índice de reproducción cromática80
Rf83
Rg96
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Sistema óptico Zoom híbrido con lente y reflector, con variación de la abertura del haz en cuatro posiciones (Spot, Flood, Medium Wide, Wide Flood). Orientación mediante sistema basculante de hasta 20° en el eje vertical y 350° en el horizontal con bloqueo de la orientación por fricción.
ÓpticaZOOM
Apertura del haz de luzSP, FL, MWFL, WFL
Eficiencia ópticaSP - 34%
FL - 46%
MWFL - 59%
WFL - 64%
FL - 46%
MWFL - 59%
WFL - 64%
Flujo luminariaSP - 661lm

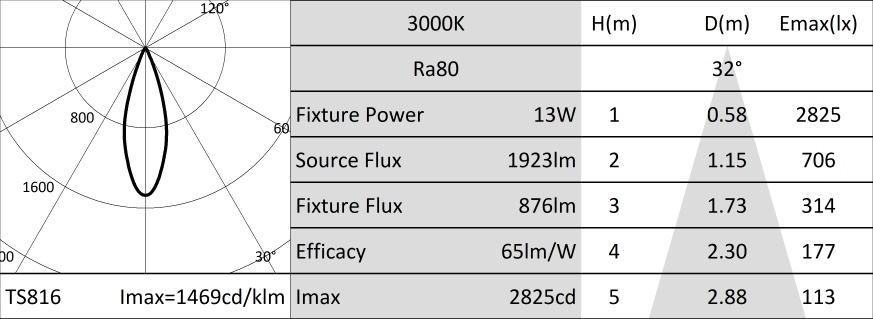

FL - 876lm

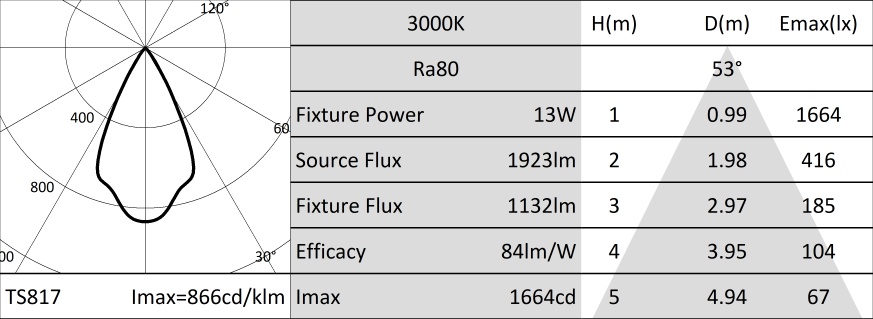

MWFL - 1132lm

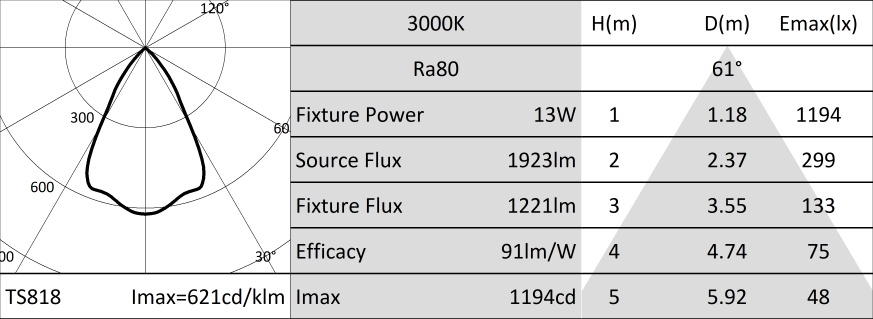

WFL - 1221lm
FL - 876lm
MWFL - 1132lm
WFL - 1221lm
Rendimiento luminosoSP - 49lm/W
FL - 65lm/W
MWFL - 84lm/W
WFL - 91lm/W
FL - 65lm/W
MWFL - 84lm/W
WFL - 91lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio con 3 capas de protección: anodización, cataforesis y pintura de color negro. Anillo decorativo ultraplano de acero inoxidable cepillado (AISI 316) con borde biselado (acabado copper bronze). Versión con cristal de protección extra-claro. Tornillos Torx antivandalismo A4 de acero inoxidable.
Color y acabadoCopper bronze
Peso1,31Kg
VersiónSTANDARD
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Alimentación 110-240Vac con driver integrado ON-OFF. Conexión mediante conectores herméticos IP68 para cable H07RN8-F (máx 2x2,5mm²).
Potencia luminaria13W
Alimentación110-240V 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlON-OFF
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente-25°C / +35°C
INSTALACIÓN
Arqueta de instalación de nylon, a solicitar por separado. La arqueta está predispuesta para la instalación de la luminaria con anillo a ras o saliente. Resistente a una carga estática de 20kN.
Notas
Todos los cuerpos de iluminación se deben completar con una poceta de instalación. IP68: la luminaria no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 2 metros (máx.24h). IP69: cumple con la norma IEC/EN 60529. Todas las versiones de KEPLERO responden a las necesidades de transitabilidad vehicular y peatonal previstas por la norma EN 60598-2-13. Las bajas temperaturas sobre el cristal, las convierten en aptas para la instalación en "áreas especiales", como espacios dedicados a los niños. Adopta la solución técnica "Waterblock Smart" que prevé el resinado de los cables de conexión, limitando el riesgo de que la humedad llegue hasta el driver o hasta la luminaria. Disponible bajo petición la versión 110-277Vac.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | H mm | Ø mm | |||
|---|---|---|---|---|---|
| 1E2521 | 200 | 166 |
Arqueta de instalación.
Arqueta de nylon de color gris.
Para instalaciones a ras y salientes.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1708 | 70 |
Filtro refractivo rayado hoja de luz de cristal plano.
Permite proyectar el haz de forma oval; combinado con ópticas spot el efecto de la hoja de luz aparece más marcado.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T1711 | 70 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
| Código | Color | ||||
|---|---|---|---|---|---|
| 1E2523 |  |
Oscurecedor parcial negro.
| Código |
|---|
| 1E0388 |
Ventosa para el levantamiento del cristal.
| Código |
|---|
| 1E2495 |
Llave TORX L-KEY. Cabezal TORX TX 30.
| Código |
|---|
| 1E2524 |
Tirador de metal para la extracción de la luminaria.
| Código |
|---|
| 1E2769 |
Caja de conexión lineal IP66/IP68.
5 polos, de sección máx 1,5mm².
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| 1E2494 |
Caja de conexión múltiple IP68.
1 IN - 3 OUT 4 polos, de sección máx 2,5mm².
Diámetro del cable de 6 a 12mm.
1 / 2
| Código |
|---|
| A013B |
Protector contra sobretensiones compatible con luminarias y drivers electrónicos CLASE II.
Tensión de funcionamiento 220-240Vac.
SPD tipo 2+3.
Tensión máxima de descarga de 10kV.
CLASE II
IP67
