Luminarias empotradas en el suelo
Jedi Nova 55 Empotrado
600
Código
E0562GSL827D2BA
Temperatura de color
2700K
80
80

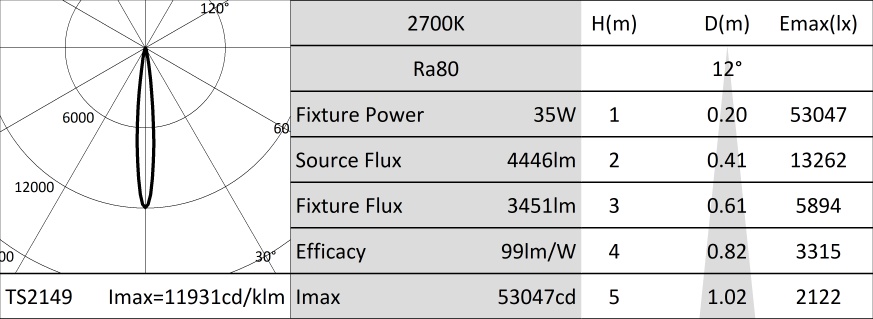

Distribución luminosa
Grazing
12° / 12°
12° / 12°
Output
35W
3451lm
3451lm
Alimentación
Control
220-240Vac
DALI2
DALI2
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjetas lineales LED High Power High Efficiency Ra80.
Potencia nominal31.5
Flujo nominal4446lm
Índice de reproducción cromática80
CCT nominal2700K
CARACTERÍSTICAS LUMINOTÉCNICAS
óptica compuesta por lentes TIR de PMMA de grado óptico y filtro holográfico.
ÓpticaLENTE
Apertura del haz de luzGRZ 10°x10°
Eficiencia óptica78%
Flujo luminaria3451lm
Rendimiento luminoso99lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido anodizado 15μ. Pantalla plana de cristal extra claro de 10mm de espesor.
Color y acabadoAnodizacion, negro
DimensionesL=602mm
Peso3,8Kg
VersiónSTANDARD
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Driver integrado, en la versión DALI2 (posicionado debajo del cuerpo óptico). Equipado con cableado pasante con conectores IN/OUT para instalación de panel con sellado longitudinal (el sellado limita el riesgo de ascenso de la humedad hacia el driver / cuerpo óptico). Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria35W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlDALI2 - PUSH
Driver incluidoSÍ
Clase FSÍ
Temperatura ambiente0°C / +35°C
INSTALACIÓN
A completar con la correspondiente contracaja de aluminio anodizado. Versión disponible predispuesta para instalación secuencial.
Notas
Sistema de control Casambi disponible como accesorio. Disponible bajo petición la versión 110-277Vac. Todas las versiones responden a las necesidades de transitabilidad vehicular y peatonal previstas por la norma EN 60598-2-13. IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 1,5 metros (máx.1h). IP69: cumple con la norma IEC/EN 60529. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | Versión | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A113Z | Stand Alone | 100 | 108 | 606 |
Contracaja de aluminio para Jedi Nova 55.
En aluminio negro anodizado.
1 / 2
| Código | Versión | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A114Z | Sistema | 100 | 108 | 604 |
Contracaja de aluminio para Jedi Nova 55.
En aluminio negro anodizado.
1 / 2
| Código |
|---|
| A116 |
Placa de fijación kit para contracajas A113 y A114.
En aluminio.
Accesorios
| Código |
|---|
| A117 |
Conector hembra IP66/IP68.
5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| A118 |
kit de conectores IP66/IP68 macho/hembra.
5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| A119 |
Caja de conexión múltiple IP68.
1 IN - 2 OUT 5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Cable de conexión.
Equipado con conectores 5 polos.
Para versión ON-OFF y DALI.
1 / 2
| Código |
|---|
| 1E3048 |
Unidad de control inalámbrico IP67 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 1E4369 |
Extensor IP67: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP67 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
