Luminarias empotradas en el suelo
Jedi Nova 55 Empotrado
Comfort 900
Código
E0573FFL822ELBA
Temperatura de color
2200K
80
80

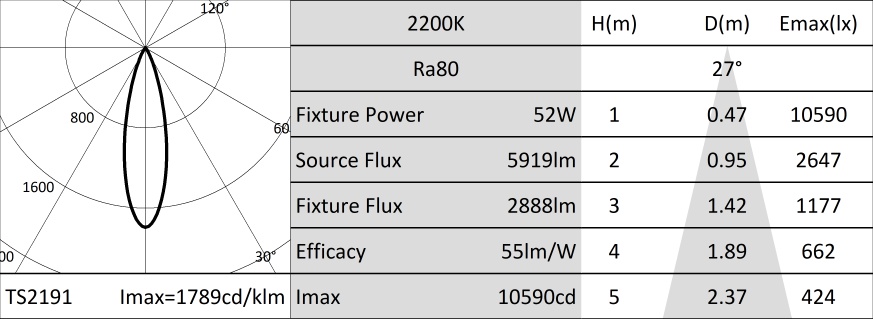

Distribución luminosa
FL
27°
27°
Output
52,4W
2888lm
2888lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
Tarjetas lineales LED High Power High Efficiency Ra80.
Potencia nominal47.2
Flujo nominal5919lm
Índice de reproducción cromática80
CCT nominal2200K
CARACTERÍSTICAS LUMINOTÉCNICAS
óptica compuesta por lentes TIR de PMMA de grado óptico y filtro holográfico. Versión comfort con accesorio óptico integrado: rejilla nido de abeja de aluminio, acabado negro opaco.
ÓpticaLENTE
Apertura del haz de luzFL 30°
Eficiencia óptica49%
Flujo luminaria2888lm
Rendimiento luminoso55lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido anodizado 15μ. Pantalla plana de cristal extra claro de 10mm de espesor.
Color y acabadoAnodizacion, negro
DimensionesL=882mm
Peso5Kg
VersiónComfort
Grado de protecciónIP66,IP67,IP68,IP69
Resistencia mecánicaIK10
CARACTERÍSTICAS ELÉCTRICAS
Driver integrado, en la versión ON-OFF (posicionado debajo del cuerpo óptico). Equipado con cableado pasante con conectores IN/OUT para instalación de panel con sellado longitudinal (el sellado limita el riesgo de ascenso de la humedad hacia el driver / cuerpo óptico). Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria52W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlON-OFF
Driver incluidoSÍ
Clase FSÍ
Temperatura ambiente0°C / +35°C
INSTALACIÓN
A completar con la correspondiente contracaja de aluminio anodizado. Versión disponible predispuesta para instalación secuencial.
Notas
Disponible bajo petición la versión 110-277Vac. Todas las versiones responden a las necesidades de transitabilidad vehicular y peatonal previstas por la norma EN 60598-2-13. IP68: el proyector no se puede instalar permanentemente bajo el agua, pero aún puede soportar una inmersión temporal accidental a una profundidad de 1,5 metros (máx.1h). IP69: cumple con la norma IEC/EN 60529.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Códigos para completar
1 / 2
| Código | Versión | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A113Y | Stand Alone | 100 | 108 | 906 |
Contracaja de aluminio para Jedi Nova 55.
En aluminio negro anodizado.
1 / 2
| Código | Versión | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A114Y | Sistema | 100 | 108 | 904 |
Contracaja de aluminio para Jedi Nova 55.
En aluminio negro anodizado.
1 / 2
| Código |
|---|
| A116 |
Placa de fijación kit para contracajas A113 y A114.
En aluminio.
Accesorios
| Código |
|---|
| A117 |
Conector hembra IP66/IP68.
5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| A118 |
kit de conectores IP66/IP68 macho/hembra.
5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código |
|---|
| A119 |
Caja de conexión múltiple IP68.
1 IN - 2 OUT 5 polos (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diámetro del cable de 7 a 12mm.
| Código | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Cable de conexión.
Equipado con conectores 5 polos.
Para versión ON-OFF y DALI.
