Sistemas de iluminación
Logico Easy System 57 - UGR16
Módulo lineal
Código
T027MW840ELDB
Temperatura de color
4000K
80
80

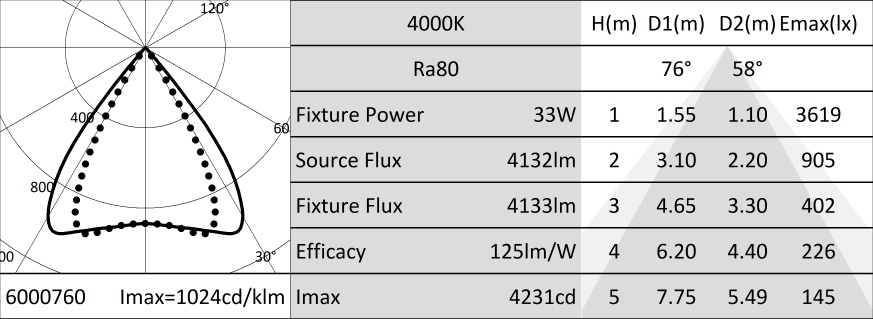

Distribución luminosa
UGR16
Output
33W
4132lm
4132lm
Alimentación
Control
220-240Vac
ON-OFF
ON-OFF
Color
1 / 3
Datos técnicos
LÁMPARA
LED Engine constituido por tarjetas lineales Ra80.
Clase de eficiencia energéticaC
Potencia nominal30W
Flujo nominal4132lm
Índice de reproducción cromática80
Rf84
Rg95
CCT nominal4000K
Duración útil (L80/B10)100000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Emisión directa. Luz controlada. Ópticas celulares UGR16: sistema óptico compuesto por lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso y óptica celular antideslumbrante de policarbonato en negro (UGR<16 y L65<200 cd/m² EN-12464-1).
EmisiónDIRECTA
ÓpticaCELULAR
Eficiencia óptica100%
Flujo luminaria4132lm
Rendimiento luminoso125lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG0 (Riesgo Exento)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido pintado de sección 57mm. Pantalla superior de cierre de PVC negro.
Color y acabadoNegro
DimensionesL=2935mm
Peso7,43Kg
VersiónLINEAL
Grado de protecciónIP40
Resistencia mecánicaIK02
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico ON-OFF integrado. Sistema "Easy Connection" para montaje de módulos en sistema gracias a los elementos de conexión macho/hembra premontados. Predispuesto para línea pasante para línea continua de 18 metros como máximo. Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 100% en CC.
Potencia luminaria33W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlON-OFF
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente0°C / +25°C
Humedad Relativa UR<85%
INSTALACIÓN
A completar con tapas finales de policarbonato, sistema de montaje a superficie o suspensión y terminal de conexión a la línea de alimentación.
Notas
Para configuraciones angulares, disponible módulo ciego en L. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
Normativa y Certificaciones
CE.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| A014MELB |  | ON-OFF |
Unión ciega en L.
Dimensiones 818x818x80mm. Para LOGICO EASY System 57.
Dimensiones 818x818x80mm. Para LOGICO EASY System 57.
| Código | Color | ||||
|---|---|---|---|---|---|
| A003M1B | |
Tapones de cierre (2 piezas).
Para LOGICO EASY System 57 - UGR16.
Para LOGICO EASY System 57 - UGR16.
| Código | Color | ||||
|---|---|---|---|---|---|
| A004B | |
Florón con conector de 5 polos.
Cable de alimentación no incluido.
| Código | |||||
|---|---|---|---|---|---|
| A006M |
Kit para instalación en plafón (2 piezas).
Se necesitan dos elementos para cada módulo de iluminación.
Para LOGICO EASY 57.
Para LOGICO EASY 57.
| Código | |||||
|---|---|---|---|---|---|
| A007M |
Kit regulable para instalación en suspensión (2 piezas).
Se necesitan dos elementos para cada módulo de iluminación.
Para LOGICO EASY 57.
Para LOGICO EASY 57.
| Código | Versión | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cable de suspensión (2 piezas).
| Código | Versión | ||||
|---|---|---|---|---|---|
| A009Z | 3 Poli ON-OFF |
Conector eléctrico (macho/hembra).
1 para cada alimentación.
A009Z - Para LOGICO EASY 37 | 57 | 100.
A009Z - Para LOGICO EASY 37 | 57 | 100.
