Sistemas de iluminación
Logico Easy System 57 - UGR16
Módulo lineal
Código
T027MX930D2PW
Temperatura de color
3000K
90
90
Distribución luminosa
UGR16
Output
27W
2639lm
2639lm
Alimentación
Control
220-240Vac
DALI2
DALI2
Color
1 / 3
Datos técnicos
LÁMPARA
LED Engine constituido por tarjetas lineales Ra90.
Clase de eficiencia energéticaD
Potencia nominal24W
Flujo nominal2639lm
Índice de reproducción cromática90
Rf92
Rg101
CCT nominal3000K
Duración útil (L80/B10)100000h tq +25°C

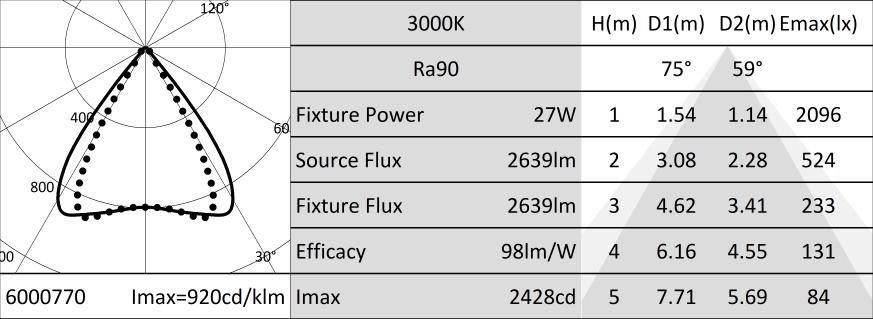

CARACTERÍSTICAS LUMINOTÉCNICAS
Emisión directa. Luz controlada. Ópticas celulares UGR16: sistema óptico compuesto por lentes con facetas diferenciadas para optimizar la dirección del flujo luminoso y óptica celular antideslumbrante de policarbonato en blanco (UGR<16 y L65<1500 cd/m² EN-12464-1).
EmisiónDIRECTA
ÓpticaCELULAR
Eficiencia óptica100%
Flujo luminaria2639lm
Rendimiento luminoso98lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG0 (Riesgo Exento)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de aluminio extruido pintado de sección 57mm. Pantalla superior de cierre de PVC blanco.
Color y acabadoBlanco
DimensionesL=2348mm
Peso6,59Kg
VersiónLINEAL
Grado de protecciónIP40
Resistencia mecánicaIK02
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico DALI2 integrado. Sistema "Easy Connection" para montaje de módulos en sistema gracias a los elementos de conexión macho/hembra premontados. Predispuesto para línea pasante para línea continua de 18 metros como máximo. Luminaria compatible con EN 60598-2-22 para suministro de energía desde un sistema de emergencia centralizado CPSS (Central Power Supply System), no incorporado en la luminaria - áreas de alto riesgo excluidas. La potencia y el flujo predeterminados son 100% en CA y 15% en CC.
Potencia luminaria27W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 1
Tipo driver / ControlDALI2
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente0°C / +25°C
Humedad Relativa UR<85%
INSTALACIÓN
A completar con tapas finales de policarbonato, sistema de montaje a superficie o suspensión y terminal de conexión a la línea de alimentación.
Notas
Sistema de control Casambi disponible como accesorio. Póngase en contacto con la empresa para verificar el número de alimentadores DALI con los que están equipadas las luminarias. Para configuraciones angulares, disponible módulo ciego en L. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
Normativa y Certificaciones
CE.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
| Código | Color | Driver | |||
|---|---|---|---|---|---|
| A014MD2W |  | DALI2 |
Unión ciega en L.
Dimensiones 818x818x80mm. Para LOGICO EASY System 57.
Dimensiones 818x818x80mm. Para LOGICO EASY System 57.
| Código | Color | ||||
|---|---|---|---|---|---|
| A003M1W | |
Tapones de cierre (2 piezas).
Para LOGICO EASY System 57 - UGR16.
Para LOGICO EASY System 57 - UGR16.
| Código | Color | ||||
|---|---|---|---|---|---|
| A004W | |
Florón con conector de 5 polos.
Cable de alimentación no incluido.
| Código | |||||
|---|---|---|---|---|---|
| A006M |
Kit para instalación en plafón (2 piezas).
Se necesitan dos elementos para cada módulo de iluminación.
Para LOGICO EASY 57.
Para LOGICO EASY 57.
| Código | |||||
|---|---|---|---|---|---|
| A007M |
Kit regulable para instalación en suspensión (2 piezas).
Se necesitan dos elementos para cada módulo de iluminación.
Para LOGICO EASY 57.
Para LOGICO EASY 57.
| Código | Versión | ||||
|---|---|---|---|---|---|
| A008T | L=6m | ||||
| A008U | L=5m | ||||
| A008V | L=4m | ||||
| A008W | L=3m | ||||
| A008X | L=2m | ||||
| A008Y | L=1m | ||||
| A008Z | L=0,5m |
Cable de suspensión (2 piezas).
| Código | Versión | ||||
|---|---|---|---|---|---|
| A009X | 5 Poli DALI |
Conector eléctrico (macho/hembra).
1 para cada alimentación.
A009X - Para LOGICO EASY 57 | 100.
A009X - Para LOGICO EASY 57 | 100.
1 / 2
| Código |
|---|
| 1T5349 |
Unidad de control inalámbrico IP20 con interfaz DALI.
Genera un bus DALI2 local, que permite conectarse directamente a un driver LED con una interfaz DALI.
El módulo se puede usar solo en un sistema cerrado y no se puede conectar a redes DALI ya existentes.
El módulo se controla de modo inalámbrico mediante la aplicación Casambi para smartphone y tablet mediante la tecnología Bluetooth 5.0.
Los dispositivos crean automáticamente una red de malla inalámbrica flexible, robusta y confiable, la cual permite administrar de manera fácil y eficiente una gran cantidad de productos.
La unidad de control está preconfigurada con el perfil DALI 1CH , es decir, el dispositivo puede controlar un solo controlador DALI con comandos broadcast.
Además de DALI broadcast, también están disponibles otras modalidades de funcionamiento, como:
- Botón (normalmente abierto)
- Unidad de control 0/1-10V
- Unidad de control DALI Tunable White DT8
- Sensor de presencia
1 / 2
| Código |
|---|
| 2T0131 |
Extensor IP20: unidad de control inalámbrica para driver LED con interfaz de atenuación DALI (o 1-10V) basada en la tecnología Casambi.
Dispone de una salida DALI2 a través de la cual se pueden controlar hasta 40 luminarias.
Añadiendo una ulterior fuente de alimentación DALI BUS externa, se pueden controlar hasta 64 dispositivos.
El extensor IP20 está preajustado al perfil DALI broadcast, es decir, todas las luminarias conectadas a él son regulables al mismo nivel.
Además del DALI broadcast, hay otras modalidad de operación disponibles, como:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
