Proyectores de carril
Ray 75
Lente
Código
T035NSL930DADB
Temperatura de color
3000K
90
90

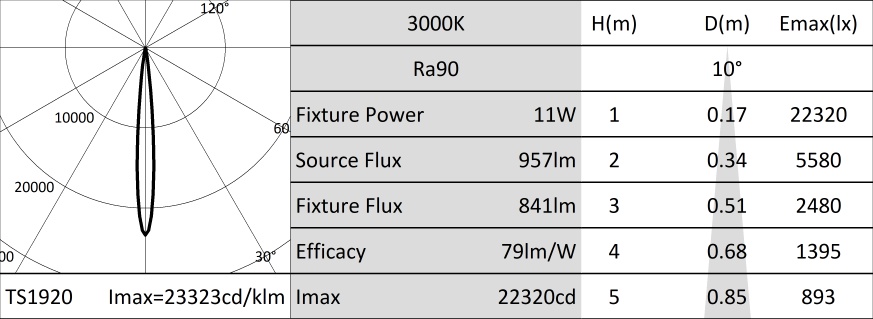

Distribución luminosa
NSP
10°
10°
Output
10,7W
841lm
841lm
Alimentación
Control
220-240Vac
DALI
DALI
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90. Ra97 bajo petición.
Clase de eficiencia energéticaF
Potencia nominal9,3W
Flujo nominal957lm
Índice de reproducción cromática90
Rf92
Rg101
CCT nominal3000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Lente TIR de PMMA de grado óptico. Lentes intercambiables disponibles como accesorios (excepto óptica Narrow Spot).
ÓpticaLENTE
Apertura del haz de luzNSP
Eficiencia óptica88%
Flujo luminaria841lm
Rendimiento luminoso79lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio pintado. Anillo frontal de policarbonato negro pintado. Posibilidad de orientación de 0° a -90° en plano vertical y de 359° en plano horizontal. Bloqueo mecánico de la orientación en el plano vertical y bloqueo de la orientación por fricción en el horizontal. El baricentro permanece siempre en eje con el carril, independientemente de su orientación.
Color y acabadoNegro profundo
Dimensiones75
Peso0,53Kg
Grado de protecciónIP20
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico DALI integrado en el adaptador de carril.
Potencia luminaria11W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlDALI - PUSH
Driver incluidoSÍ
Clase FSÍ
Temperatura ambiente0°C / +25°C
INSTALACIÓN
Montaje en carril electrificado. Hay disponibles accesorios ópticos que se pueden instalar mediante un anillo de soporte.
Notas
Disponible bajo petición la versión 110-277Vac.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4325 | 50 |
Pantalla asimétrica de aluminio anodizado difusor, pintada exteriormente de negro.
Equipado con filtro hoja de luz.
Permite crear un efecto Wall Washer.
A combinar con ópticas spot y flood.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
Equipado con filtro holográfico difusor.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro holográfico de PMMA con efecto hoja de luz. Permite presentar el haz de forma oval; combinado con ópticas spot y flood el efecto aparece más marcado.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A058PW |  | ||||
| A058DB |  |
Soporte de refuerzo para proyectores con fijación para carril Eurostandard Plus.
Para compatibilidad y uso, consultar las instrucciones de montaje de los proyectores.
Para la instalación de proyectores Ray 75 en un riel vertical a pared.
Para la instalación de proyectores Ray 75 en un riel vertical a pared.
