Proyectores de carril
Ray 75
Lente
Código
T035NSL940CAPW
Temperatura de color
4000K
90
90

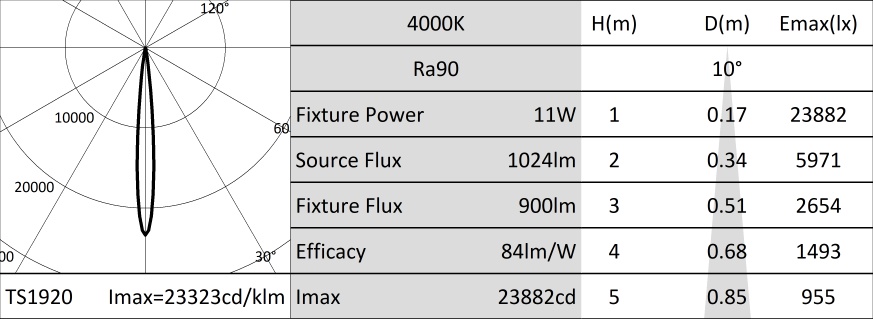

Distribución luminosa
NSP
10°
10°
Output
10,7W
900lm
900lm
Alimentación
Control
220-240Vac
CASAMBI
CASAMBI
Color
1 / 3
Datos técnicos
LÁMPARA
LED Chip on Board de alta eficiencia Ra90. Ra97 bajo petición.
Clase de eficiencia energéticaF
Potencia nominal9,3W
Flujo nominal1024lm
Índice de reproducción cromática90
Rf90
Rg98
CCT nominal4000K
Duración útil (L80/B10)>50000h tq +25°C
CARACTERÍSTICAS LUMINOTÉCNICAS
Lente TIR de PMMA de grado óptico. Lentes intercambiables disponibles como accesorios (excepto óptica Narrow Spot).
ÓpticaLENTE
Apertura del haz de luzNSP
Eficiencia óptica88%
Flujo luminaria900lm
Rendimiento luminoso84lm/W
Seguridad fotobiológicaConforme al grupo de riesgo RG1 (Riesgo Bajo)
CARACTERÍSTICAS MECÁNICAS
Cuerpo de presofusión de aluminio pintado. Anillo frontal de policarbonato negro pintado. Posibilidad de orientación de 0° a -90° en plano vertical y de 359° en plano horizontal. Bloqueo mecánico de la orientación en el plano vertical y bloqueo de la orientación por fricción en el horizontal. El baricentro permanece siempre en eje con el carril, independientemente de su orientación.
Color y acabadoBlanco yeso
Dimensiones75
Peso0,53Kg
Grado de protecciónIP20
CARACTERÍSTICAS ELÉCTRICAS
Driver electrónico CASAMBI integrado en el adaptador de carril.
Potencia luminaria11W
Alimentación220-240Vac 50/60Hz
Clase de aislamientoCLASE 2
Tipo driver / ControlCASAMBI
Driver incluidoSÍ
Clase FSÍ
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), garantizando una luz más cómoda y segura
Temperatura ambiente0°C / +25°C
INSTALACIÓN
Montaje en carril electrificado. Hay disponibles accesorios ópticos que se pueden instalar mediante un anillo de soporte.
Notas
Disponible bajo petición la versión 110-277Vac. Puesta en servicio del sistema de control por APP gratuita; la intervención de un técnico especializado puede presupuestarse previa solicitud.
GARANTÍA
5 años.
Advertencias
Luminaria diseñada para su eliminación/reciclaje al final de su vida útil. Fuente luminosa reemplazable (solo LED) por un profesional. Equipo de control reemplazable por un profesional.
Accesorios
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4325 | 50 |
Pantalla asimétrica de aluminio anodizado difusor, pintada exteriormente de negro.
Equipado con filtro hoja de luz.
Permite crear un efecto Wall Washer.
A combinar con ópticas spot y flood.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4322 | 50 |
Rejilla antideslumbramiento.
Estructura nido de abeja de metal pintado negro.
Equipado con filtro holográfico difusor.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Ø mm | ||||
|---|---|---|---|---|---|
| 1T4721 | 50 |
Filtro holográfico de PMMA con efecto hoja de luz. Permite presentar el haz de forma oval; combinado con ópticas spot y flood el efecto aparece más marcado.
Para las versiones RAY 75 con lente.
Para las versiones RAY 75 con lente.
1 / 2
| Código | Color | ||||
|---|---|---|---|---|---|
| A058PW |  | ||||
| A058DB |  |
Soporte de refuerzo para proyectores con fijación para carril Eurostandard Plus.
Para compatibilidad y uso, consultar las instrucciones de montaje de los proyectores.
Para la instalación de proyectores Ray 75 en un riel vertical a pared.
Para la instalación de proyectores Ray 75 en un riel vertical a pared.
