Proiettori
Jedi Proiettore
L. 1216mm
Codice
1E2652
Tonalità luce
4000K
80
80
Distribuzione luce
Wall Washer
Output
53W
5399lm
5399lm
Alimentazione
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
Schede lineari LED Low Power High Efficiency Ra80. 2700K-3500K su richiesta.
Classe di efficienza energeticaD
Potenza nominale48W
Flusso nominale7180lm
Indice resa cromatica80
Rf82,6
Rg95,7
CCT nominale4000K
SDCM2
Durata utile (L80/B10)>50000h tq +25°C

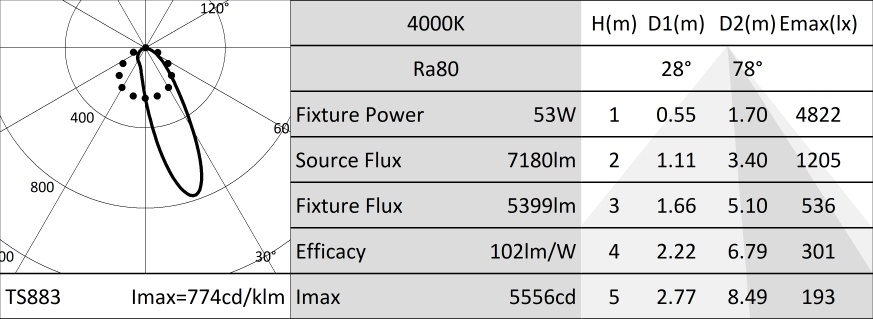

Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato.
OtticaWALL WASHER
Apertura di fascioWW
Rendimento ottico75%
Flusso apparecchio5399lm
Efficienza luminosa102lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 4mm. Box driver in policarbonato nero. Corpo dell'apparecchio orientabile e distanziabile dalla superficie di installazione attraverso lo scorrimento delle staffe accessorie lungo apposita guida.
Colore e finituraAlluminio
DimensioniL=1216mm
Peso4,6Kg
Grado di protezioneIP66,IP67
Resistenza meccanicaIK08
Caratteristiche elettriche
Alimentazione DALI integrata. Completo di connettore IP68 per alimentazione. Per installazione in fila continua completare con kit di connettori stagni IP68 (IN-OUT) con sistema di aggancio rapido (1E2769) o con cavo di collegamento completo di connettori 5 poli (1E2762, 1E2763, 1E2764, 1E2765). Apparecchio con linea passante "interna". Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio53W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +40°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili in acciaio inossidabile. Le staffe possono scorrere lungo il corpo dell'apparecchio per essere posizionate secondo le esigenze dell'installazione.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E2752 |
Staffa corta per installazione a parete (2 pezzi).
| Codice |
|---|
| 1E2753 |
Staffa lunga per installazione a parete (2 pezzi).
1 / 2
| Codice |
|---|
| 1E2754 |
Staffa per installazione a plafone (2 pezzi).
Accessori
| Codice |
|---|
| 1E2761 |
Tappo di chiusura comprensivo di staffa per installazione a plafone.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E3047 | 1216 |
Copertura laterale per installazione a plafone.
1 / 2
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E2757 | 1216 |
Copertura laterale per installazione a parete/cornicione.
1 / 2
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E2760 | 1216 |
Copertura laterale anti-abbagliamento.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E2762 | 320 | ||||
| 1E2763 | 470 | ||||
| 1E2764 | 620 | ||||
| 1E2765 | 770 |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
1E2762 - Per collegare in linea e adiacenti un proiettore da 600mm con uno da 900mm. 1E2763 - Per collegare in linea e adiacenti un proiettore da 600mm con uno da 1200mm o due proiettori da 900mm. 1E2764 - Per collegare in linea e adiacenti un proiettore da 900mm con uno da 1200mm. 1E2765 - Per collegare in linea e adiacenti due proiettori da 1200mm.
1E2762 - Per collegare in linea e adiacenti un proiettore da 600mm con uno da 900mm. 1E2763 - Per collegare in linea e adiacenti un proiettore da 600mm con uno da 1200mm o due proiettori da 900mm. 1E2764 - Per collegare in linea e adiacenti un proiettore da 900mm con uno da 1200mm. 1E2765 - Per collegare in linea e adiacenti due proiettori da 1200mm.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
1 / 2
| Codice |
|---|
| A013C |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Compatibile con linea dati DALI, DMX e 0-10V.
Tensione di funzionamento 230Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP20
