Proiettori

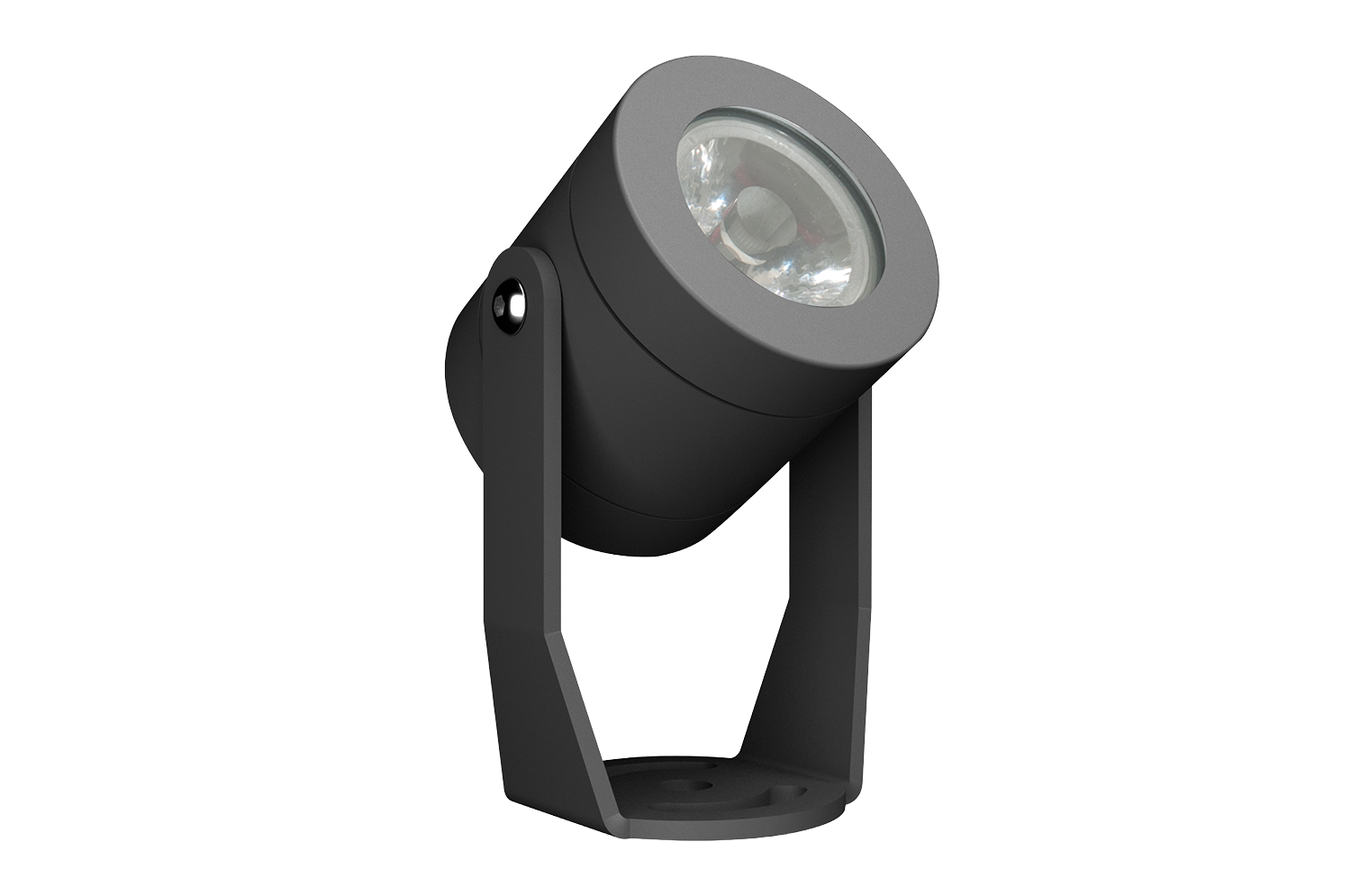

Jupiter Mini Proiettore
Codice
1E317290
Tonalità luce
4000K
90
90
Distribuzione luce
FL
32°
32°
Output
2,7W
99lm
99lm
Alimentazione
Controllo
Controllo
24Vdc
Colore
1 / 3
Dati Tecnici
Concept
Proiettore ultra compatto orientabile a LED.
Sorgente
LED Emitter alta efficienza Ra90.
Classe di efficienza energeticaG
Potenza nominale1,9W
Flusso nominale182lm
Indice resa cromatica90
CCT nominale4000K
SDCM2
Durata utile (L80/B10)100000h tq +25°C
Durata utile (L90/B10)96000h tq +25°C

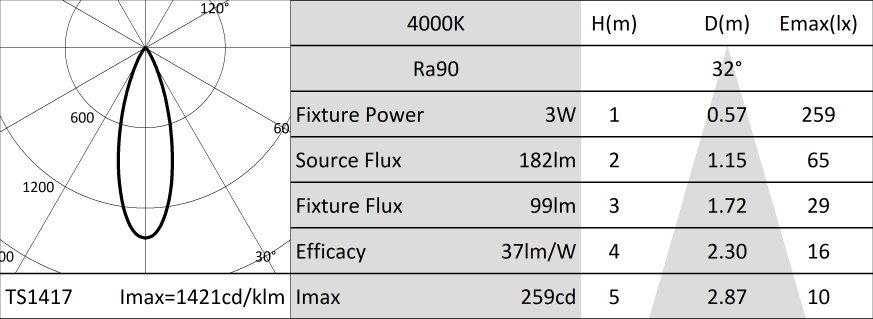

Caratteristiche illuminotecniche
Sistema ottico di precisione con lente in PMMA.
OtticaFL
Apertura di fascioFL
Rendimento ottico54,62%
Flusso apparecchio99lm
Efficienza luminosa37lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio tornito, anodizzato. Anello frontale in alluminio. Vetro frontale extra-chiaro molato. Staffa in acciaio inox fissata al corpo che ne permette l'orientabilità.
Colore e finituraFerrite
DimensioniØxH 38x39mm
Peso0,2Kg
Grado di protezioneIP67
Resistenza meccanicaIK07
Caratteristiche elettriche
Da alimentare con trasformatore elettronico 230V/24Vdc disponibile come accessorio. Precablato con 300mm di cavo. Dimmerabile con apposito kit accessorio.
Potenza apparecchio2,7W
Alimentazione24Vdc
Classe di isolamentoCLASSE 3
Driver inclusoNO
Temperatura ambiente-25°C / +35°C
Installazione
Fissaggio a vite su staffa o su picchetto a richiesta.
Note
Sistema di controllo Casambi disponibile tramite accessorio (solo con dimmer DALI). Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac. I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver.
Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa non sostituibile.
Codici a completamento
1 / 2
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | LxHxP |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54mm |
Alimentatore elettronico ON-OFF.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | LxHxP |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38mm |
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64mm |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63mm |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43mm |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67mm |
Alimentatore elettronico ON-OFF.
Accessori
| Codice | Colore | L | |||
|---|---|---|---|---|---|

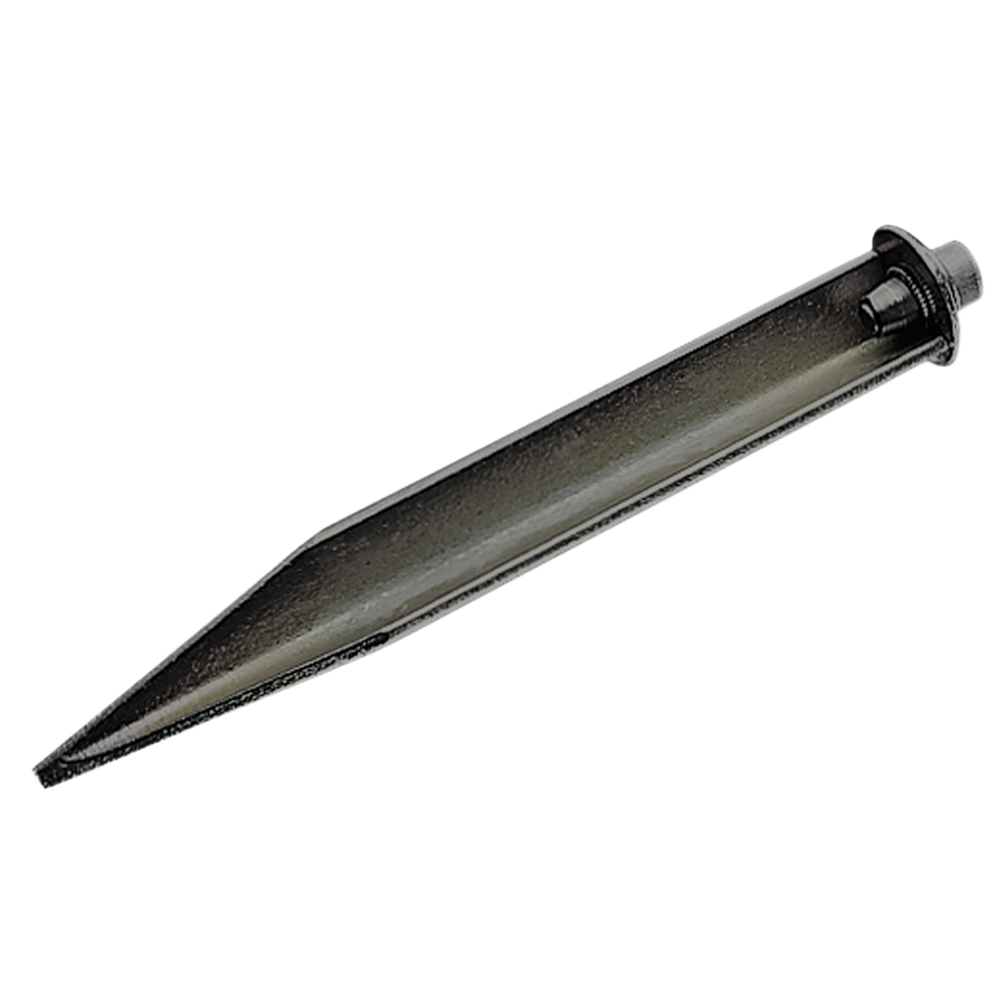

| 1E0995FE | | 110mm |
Picchetto in acciaio inox verniciato ferrite per fissaggio a terra.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| 1T6581 |
Regolatore di luminosità per driver LED in tensione 12-24Vdc.
Ingresso di controllo 1-10V/DALI.
IP20
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
