Bollard
Zedge Pro
Codice
1E3213EL90
Tonalità luce
3000K
90
90
Distribuzione luce
Floor Washer
Output
15,6W
409-610lm
409-610lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
DEEP WW
WIDE WW
1 / 4
Dati Tecnici
Sorgente
2 LED Chip on Board ad alta efficienza Ra90.
Classe di efficienza energeticaD
Potenza nominale14W
Flusso nominale1781lm
Indice resa cromatica90
Rf92
Rg101
CCT nominale3000K
SDCM2
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Gruppo ottico interno composto da 2 riflettori in policarbonato metallizzato accoppiati a due riflettori in alluminio anodizzato ad alta riflettanza e filtri olografici. Schermo di chiusura in vetro extrachiaro serigrafato. Versione ADJUSTABLE - che permette il passaggio da un'apertura di fascio all'altra in modo uniforme attraverso la regolazione dei 2 sistemi ottici.
OtticaFLOOR WASHER

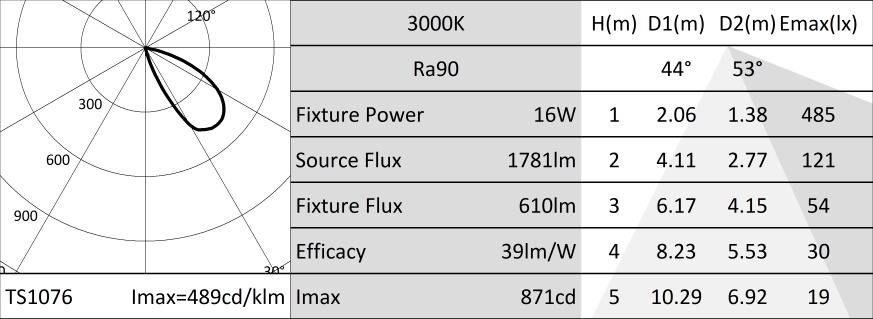

Rendimento otticoDEEP WW - 34%

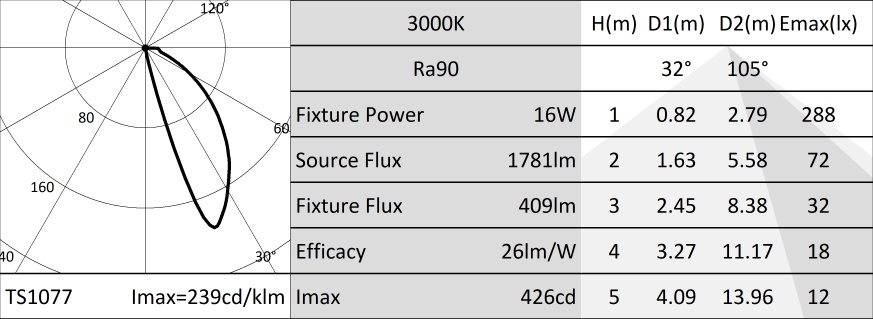

WIDE WW - 23%
WIDE WW - 23%
Flusso apparecchioDEEP WW - 610lm
WIDE WW - 409lm
WIDE WW - 409lm
Efficienza luminosaDEEP WW - 39lm/W
WIDE WW - 26lm/W
WIDE WW - 26lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo dell'apparecchio realizzato in alluminio pressofuso anodizzato e verniciato a polvere. Frame esterno realizzato in alluminio pressofuso anodizzato e verniciato a polvere.
Colore e finituraFerrite
Peso2,35Kg
VersioneADJUSTABLE
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Completo di alimentazione elettronica ON-OFF. Precablato con 1m di cavo H07RN-F (2x1,5mm²).
Potenza apparecchio16W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 2
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con apposita controcassa in nylon predisposta per collegamento in parallelo.
Note
Progettato in collaborazione con Gensler. Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Su richiesta è possibile sottoporre il prodotto a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice |
|---|
| 1E3219 |
Controcassa in nylon predisposta per collegamento in parallelo tramite cablaggio passante.
AxBxH=207x207x114,5mm.
Per installazione a filo o in battuta.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3440 |  |
Carter per installazione ad applique.
Alluminio anodizzato verniciato a polvere.
AxBxH=201x201x107mm.
1 / 2
| Codice | Colore | H mm | Kg | ||
|---|---|---|---|---|---|
| 1E3437 | | 400 | 3,5 | ||
| 1E3438 | | 800 | 5,8 | ||
| 1E3439 | | 1000 | 7 |
Bollard in alluminio anodizzato verniciato a polvere.
1 / 2
| Codice |
|---|
| 1E3450 |
Zanche per installazione in calcestruzzo.
In acciaio inox AISI 316.
H=147mm.
0,36Kg.
Per installazione Zedge Pro Bollard con paletto 1E3437, 1E3438 e 1E3439.
Per installazione Zedge Pro Bollard con paletto 1E3437, 1E3438 e 1E3439.
Accessori
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
1 / 2
| Codice |
|---|
| A013B |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione ed alimentatori elettronici in CLASSE II.
Tensione di funzionamento 220-240Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE II
IP67
