Proiettori
Jedi Compact Outdoor Proiettore
Driver integrato - L. 576mm
Codice
1E3274EL
Tonalità luce
3500K
80
80

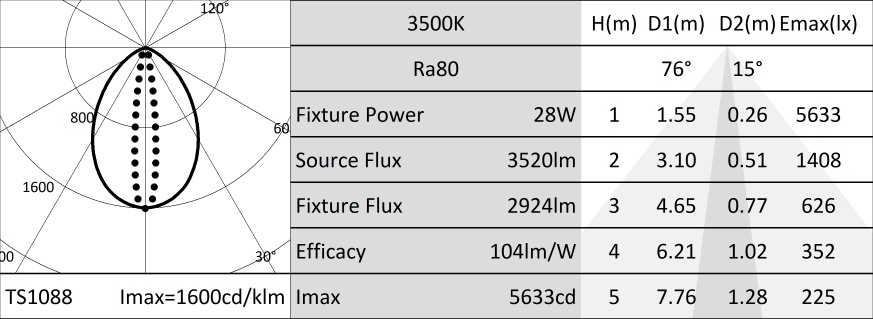

Distribuzione luce
Grazing
76° / 15°
76° / 15°
Output
28W
2924lm
2924lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare orientabile a LED
Sorgente
Schede lineari LED High Power High Efficiency Ra80. Ra90 su richiesta.
Classe di efficienza energeticaD
Potenza nominale24W
Flusso nominale3520lm
Indice resa cromatica80
Rf83,6
Rg96,5
CCT nominale3500K
SDCM3
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato. Versione Grazing.
OtticaIBRIDA
Apertura di fascioGRZ
Rendimento ottico83%
Flusso apparecchio2924lm
Efficienza luminosa104lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraAlluminio
DimensioniL=576mm
Peso2,6Kg
VersioneDRIVER INTEGRATO
Grado di protezioneIP66,IP67
Resistenza meccanicaIK08
Caratteristiche elettriche
Versione con driver integrato. Completo di alimentazione elettronica ON-OFF. Precablata con 1 metro di cavo H07RN-F di sezione 3x1mm². Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio28W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con staffe di fissaggio orientabili in acciaio inossidabile.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E3304 |
Kit staffe corte in acciaio inox per installazione su superficie (2 pezzi).
Rotazione +/-90°.
| Codice |
|---|
| 1E3306 |
Kit staffe lunghe in acciaio inox per installazione su superficie (2 pezzi).
Rotazione +/-90°.
Accessori
1 / 2
| Codice | L mm | H mm | P mm | Colore | |
|---|---|---|---|---|---|
| 1E3901 | 560 | 48 | 57 |  |
Griglia simmetrica in acciaio inox verniciato a polvere.
Montaggio esterno all'apparecchio.
Da utilizzare con ottiche SPOT, FLOOD, GRAZING.
1 / 2
| Codice | L mm | H mm | P mm | Colore | |
|---|---|---|---|---|---|
| 1E3905 | 560 | 48 | 57 | |
Griglia asimmetrica in acciaio inox verniciato a polvere.
Montaggio esterno all'apparecchio.
1 / 2
| Codice | L mm | H mm | P mm | Colore | |
|---|---|---|---|---|---|
| 1E3909 | 570 | 48 | 59 | |
Paraluce in acciaio inox verniciato a polvere.
Montaggio esterno all'apparecchio.
1 / 2
| Codice | L mm | H mm | Colore | ||
|---|---|---|---|---|---|
| 1E3913 | 576 | 54 | |
Paraluce regolabile in acciaio inox verniciato a polvere.
Montaggio esterno all'apparecchio.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
