Apparecchi da incasso a terra
Jedi Compact Outdoor Incasso - Driver integrato - L. 625mm
Codice
1E3661EL
Tonalità luce
2700K
80
80
Distribuzione luce
Grazing
76° / 15°
76° / 15°
Output
28W
2684lm
2684lm
Alimentazione
Controllo
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare da incasso a LED.
Sorgente
Schede lineari LED High Power High Efficiency Ra80. Ra90 su richiesta.
Classe di efficienza energeticaE
Potenza nominale24W
Flusso nominale3230lm
Indice resa cromatica80
Rf83
Rg97,3
CCT nominale2700K
Durata utile (L80/B10)100000h tq +25°C
Durata utile (L90/B10)59000h tq +25°C

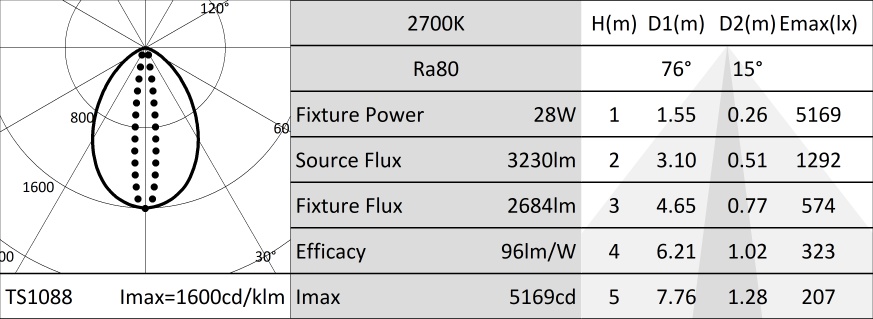

Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato. Versione Grazing.
OtticaGrazing
Apertura di fascioGRZ
Rendimento ottico83,08%
Flusso apparecchio2684lm
Efficienza luminosa96lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm.
Colore e finituraAlluminio
DimensioniAxBxH 625x53x81mm
Peso2,7Kg
VersioneDriver integrato
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK08
Caratteristiche elettriche
Versione con driver integrato. Completo di alimentazione elettronica ON-OFF. Precablata con 1 metro di cavo H07RN-F di sezione 3x1mm².
Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio28W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con apposita controcassa in alluminio anodizzato predisposta per installazione in sequenza e looping esterno.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac. IP68: il proiettore non può essere installato permanentemente sott'acqua, ma può comunque sostenere un'immersione temporanea accidentale alla profondità di 2 metri (max.24h). IP69: conforme alla norma IEC/EN 60529.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa (solo LED) sostituibile da un professionista.
Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice | P | H | L | ||
|---|---|---|---|---|---|
| 1E3733 | 96mm | 88mm | 629mm |
Controcassa in alluminio per Jedi Compact con driver integrato.
Accessori
| Codice | |||||
|---|---|---|---|---|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
