Apparecchi da incasso a terra
Jedi Compact Outdoor Incasso Louvre - Driver integrato - L. 1185mm
Codice
1E3725DA
Tonalità luce
2700K
80
80
Distribuzione luce
Wall Washer
Output
53W
3663lm
3663lm
Alimentazione
Controllo
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare da incasso a LED.
Sorgente
Schede lineari LED High Power High Efficiency Ra80. Ra90 su richiesta.
Classe di efficienza energeticaE
Potenza nominale48W
Flusso nominale6460lm
Indice resa cromatica80
Rf83
Rg97,3
CCT nominale2700K
Durata utile (L80/B10)100000h tq +25°C
Durata utile (L90/B10)59000h tq +25°C

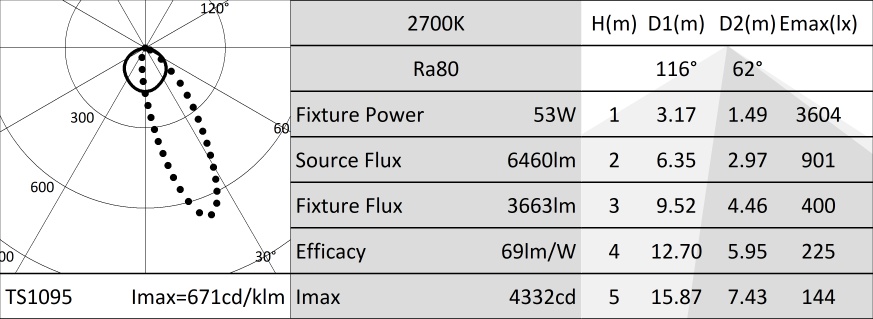

Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato. Versione Wall Washer.
OtticaWall Washer
Apertura di fascioWW
Rendimento ottico56,7%
Flusso apparecchio3663lm
Efficienza luminosa69lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm.
Colore e finituraAlluminio
DimensioniAxBxH 1185x53x81mm
Peso4,6Kg
VersioneLouvre - Driver integrato
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK08
Caratteristiche elettriche
Versione con driver integrato. Completo di alimentazione DALI. Versione con griglia effetto Louvre integrata. Precablata con 1 metro di cavo H07RN-F di sezione 5x1mm². Sistema di controllo Casambi disponibile tramite accessorio.
Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Apparecchio conforme al CAM per interni - Criteri Ambientali Minimi per edifici pubblici (D.M.24 novembre 2025).
Potenza apparecchio53W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI
Driver inclusoSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con apposita controcassa in alluminio anodizzato predisposta per installazione in sequenza e looping esterno.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac. IP68: il proiettore non può essere installato permanentemente sott'acqua, ma può comunque sostenere un'immersione temporanea accidentale alla profondità di 2 metri (max.24h). IP69: conforme alla norma IEC/EN 60529.
Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa (solo LED) sostituibile da un professionista.
Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice | P | H | L | ||
|---|---|---|---|---|---|
| 1E3735 | 96mm | 88mm | 1189mm |
Controcassa in alluminio per Jedi Compact con driver integrato.
Accessori
| Codice | |||||
|---|---|---|---|---|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| A013C |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Compatibile con linea dati DALI, DMX e 0-10V.
Tensione di funzionamento 230Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP20
