Apparecchi da superficie
Zedge Line
Codice
1E3764EL90
Tonalità luce
3500K
90
90
Distribuzione luce
Floor Washer
Output
9,1W
208lm
208lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Sorgente
Scheda LED Ra90.
Classe di efficienza energeticaE
Potenza nominale8W
Flusso nominale1063lm
Indice resa cromatica90
Rf90,3
Rg100,4
CCT nominale3500K
Durata utile (L80/B10)>50000h tq +25°C

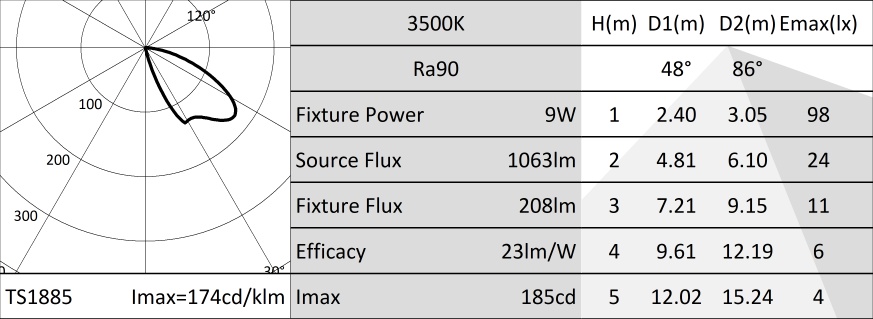

Caratteristiche illuminotecniche
OtticaFLOOR WASHER
Rendimento ottico20%
Flusso apparecchio208lm
Efficienza luminosa23lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo e frame esterno dell'apparecchio realizzati in alluminio pressofuso anodizzato; frame verniciato a polvere. Schermo in policarbonato.
Colore e finituraFerrite
DimensioniL=304mm
Peso0,7Kg
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Versione 230V con driver integrato. Precablato con 1m di cavo H07RN8-F (3x1mm²). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio9W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con apposita controcassa in nylon. Possibilità di installazione del prodotto anche senza controcassa, ma con l'utilizzo dello specifico kit di molle.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Su richiesta è possibile sottoporre il prodotto a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E3447 |
Controcassa in nylon predisposta per collegamento in parallelo tramite cablaggio passante.
Foro d'incasso per installazione a filo AxBxP=308x68x80mm.
Foro d'incasso per installazione in battuta AxBxP=298x57x73mm.
| Codice |
|---|
| 1T7003 |
Kit molle in acciaio inox per installazioni senza l'ausilio di controcassa.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3872 |  |
Carter per installazione su superficie.
Può contenere al suo interno i connettori 1E2769 e 1E2494.
Acciao inox verniciato a polvere.
AxBxH=62x304x76,5mm.
Accessori
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
