Proiettori
Jupiter Pro
Codice
1E3779
Tonalità luce
2700K
80
80
Distribuzione luce
Multiottica
15°, 24°, 31°, 44°
15°, 24°, 31°, 44°
Output
12W
737-790lm
737-790lm
Alimentazione
Controllo
24Vdc
Colore

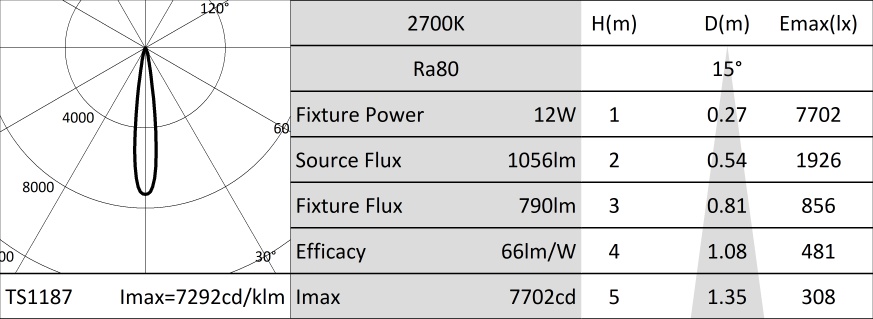

SP

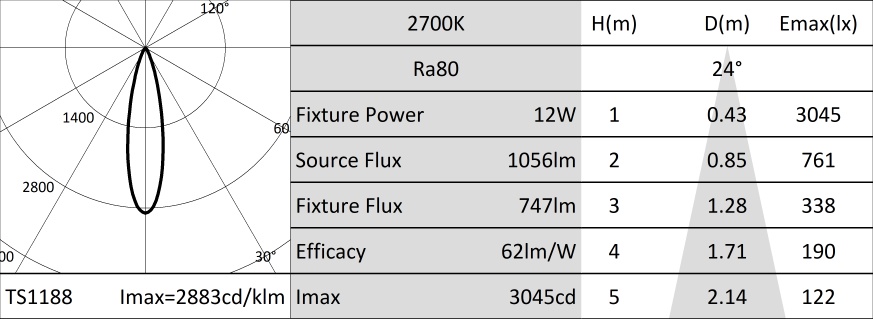

FL / 24

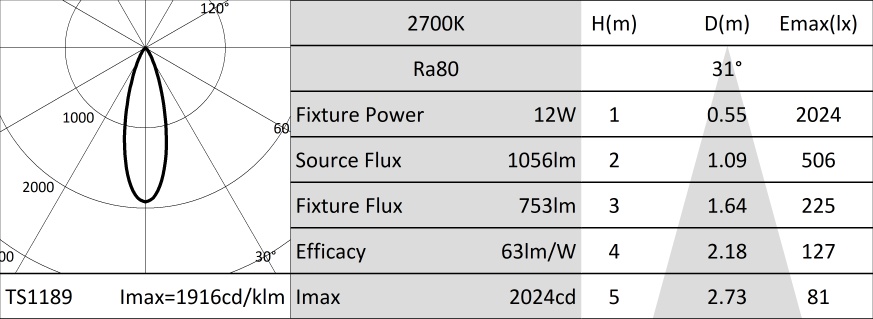

FL / 31

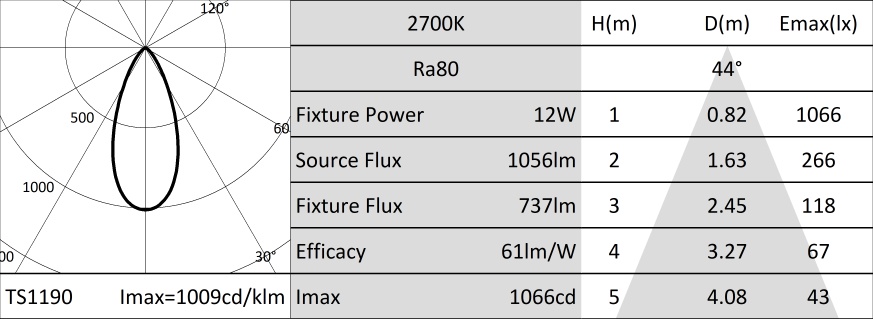

MWFL
1 / 6
Dati Tecnici
Sorgente
LED Emitter Ra80.
Classe di efficienza energeticaF
Potenza nominale10,3W
Flusso nominale1056lm
Indice resa cromatica80
CCT nominale2700K
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Versione Multiottica: SP, FL e MWFL - vano ottico accessibile "no tools" con grado di protezione IP66 anche rimuovendo il frontale. Equipaggiato con lente in PMMA e filtri olografici intercambiabili con diversi gradi di diffusione per ottenere le diverse aperture disponibili.
OtticaLENTE
Apertura di fascioSP, FL, MWFL
Rendimento otticoSP - 75%
FL / 24 - 71%
FL / 31 - 71%
MWFL - 70%
FL / 24 - 71%
FL / 31 - 71%
MWFL - 70%
Flusso apparecchioSP - 790lm
FL / 24 - 747lm
FL / 31 - 753lm
MWFL - 737lm
FL / 24 - 747lm
FL / 31 - 753lm
MWFL - 737lm
Efficienza luminosaSP - 66lm/W
FL / 24 - 62lm/W
FL / 31 - 63lm/W
MWFL - 61lm/W
FL / 24 - 62lm/W
FL / 31 - 63lm/W
MWFL - 61lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo e snodo in alluminio con lavorazione CNC anodizzato e verniciato. Rotazione di ±360° sul piano orizzontale e di 180° sul piano verticale.
Colore e finituraFerrite
DimensioniØ50
Peso0,62Kg
VersioneMULTIOTTICA
Grado di protezioneIP66
Resistenza meccanicaIK08
Caratteristiche elettriche
Scheda driver resinata integrata nel prodotto a 24V. Prodotto precablato con 3m di cavo a 2 poli 18AWG con dispositivo acquastop integrato.
Potenza apparecchio12W
Alimentazione24Vdc
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Snodo alla base del prodotto dotato di vite con cava esagonale per il puntamento. E' possibile l'installazione del prodotto grazie ai nostri accessori: piastra per montaggio su superficie o picchetto per installazione interrata. Inoltre è possibile installare il prodotto con qualsiasi altro supporto dotato di foro per gambo maschio da G ½.
Note
Dimmerabile con apposito kit accessorio. Sistema di controllo Casambi disponibile tramite accessorio (solo con dimmer DALI). Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista.
Codici a completamento
| Codice | Colore | H mm | Ø mm | ||
|---|---|---|---|---|---|
| 1E3785 |  | 232 | 50 | ||
| 1E3785BT |  | 232 | 50 |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3786 | |
Piastra per la rotazione dell'apparecchio (installazione su superficie).
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |
Alimentatore elettronico ON-OFF.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T3726 | IP20 | 24Vdc | 220-240Vac | 50W | 185x22x64 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentatore elettronico ON-OFF.
Accessori
| Codice |
|---|
| 1E3790 |
Filtro lama di luce.
Filtro olografico in PMMA ad effetto lama di luce.
Diametro 36mm.
| Codice |
|---|
| 1E3792 |
Griglia antiabbagliamento.
Struttura a nido d'ape in metallo verniciato nero.
Predisposta per essere alloggiata all'interno del vano ottico.
Diametro 36mm.
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3788 | |
Schermo asimmetrico.
Acciaio inossidabile verniciato a polvere.
Diametro 36mm.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
| Codice |
|---|
| 1T6581 |
Regolatore di luminosità per driver LED in tensione 12-24Vdc.
Ingresso di controllo 1-10V/DALI.
IP20
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
