Bollard
Zedge Bollard
Codice
1E389790
Tonalità luce
3000K
90
90
Distribuzione luce
Floor Washer
Output
3,9W
181lm
181lm
Alimentazione
Controllo
24Vdc
Colore
1 / 3
Dati Tecnici
Sorgente
Scheda LED Ra90.
Classe di efficienza energeticaE
Potenza nominale3,9W
Flusso nominale555lm
Indice resa cromatica90
CCT nominale3000K
Durata utile (L80/B10)>50000h tq +25°C

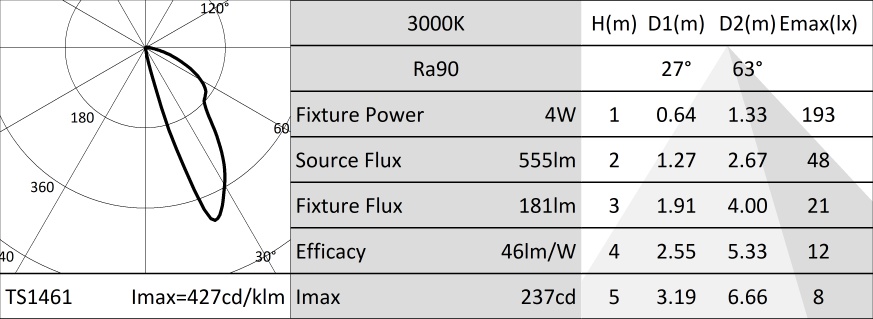

Caratteristiche illuminotecniche
Riflettore in alluminio anodizzato ad alta riflettanza. Versione Floor Washer HO: schermo in policarbonato chiaro.
Rendimento ottico33%
Flusso apparecchio181lm
Efficienza luminosa46lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Bollard in alluminio anodizzato verniciato a polvere.
Colore e finituraFerrite
DimensioniH=400mm
Peso0,8Kg
VersioneFLOOR WASHER HO
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Versione 24V da alimentare con trasformatore elettronico 230V/24Vdc disponibile come accessorio e dimmerabile con apposito kit accessorio. Sistema di controllo Casambi disponibile tramite accessorio (solo con dimmer DALI). Versione 24V: precablata con 1m di cavo H07RN-F (2x1,5mm²).
Potenza apparecchio4W
Alimentazione24Vdc
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con sistema di ancoraggio in acciaio inox, disponibile nella doppia versione con piastra per installazione con tasselli o con zanche per installazione in calcestruzzo.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Su richiesta è possibile sottoporre il prodotto a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice |
|---|
| 1E3740 |
Piastra in acciaio inox AISI 316 con zanche per installazione in calcestruzzo.
1 / 2
| Codice |
|---|
| 1E3741 |
Piastra in acciaio inox AISI 316 per installazione in superficie.
Può essere usato con le zanche 1E3450.
1 / 2
| Codice |
|---|
| 1E3450 |
Zanche per installazione in calcestruzzo.
In acciaio inox AISI 316.
H=147mm.
0,36Kg.
Per installazione Zedge Bollard con piastra 1E3741.
Per installazione Zedge Bollard con piastra 1E3741.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1E4359 | IP67 | 24Vdc | 220-240Vac | 14,4W | 79x25x38 |
| 1T3586 | IP67 | 24Vdc | 220-240Vac | 75W | 140x32x63 |
| 1T3587 | IP67 | 24Vdc | 220-240Vac | 100W | 230x87x43 |
| 1T3588 | IP67 | 24Vdc | 220-240Vac | 200W | 238x42x67 |
Alimentatore elettronico ON-OFF.
1 / 2
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1E4397EL | IP68 | 24Vdc | 220-240Vac | 17W | 122x26x54 |
Alimentatore elettronico ON-OFF.
Accessori
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice |
|---|
| 1E2493 |
Box di connessione lineare IP68.
4 poli, di sezione max 2,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
| Codice |
|---|
| 1T6581 |
Regolatore di luminosità per driver LED in tensione 12-24Vdc.
Ingresso di controllo 1-10V/DALI.
IP20
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
