Proiettori
DART Round Maxi
Codice
1E3998EL
Tonalità luce
4000K
80
80
Distribuzione luce
SP
19°
19°
Output
70,8W
4729lm
4729lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra80. Disponibile su richiesta in versione Ra90.
Classe di efficienza energeticaC
Potenza nominale63W
Flusso nominale8880lm
Indice resa cromatica80
Rf81
Rg97
CCT nominale4000K
Durata utile (L80/B10)>50000h tq +25°C

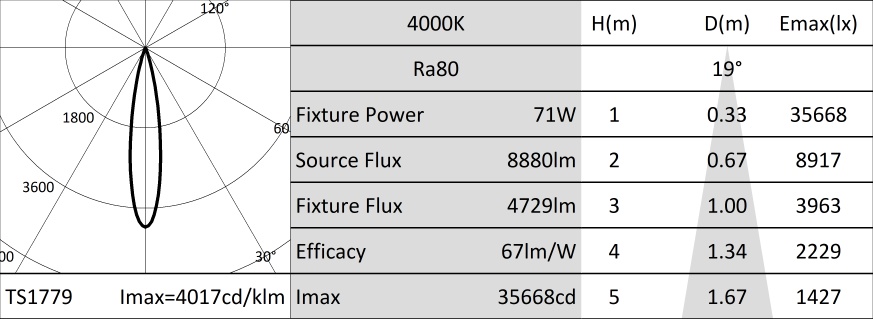

Caratteristiche illuminotecniche
Versione SP: ottica ibrida composta da riflettore in alluminio anodizzato speculare, lente in vetro ottico, porta-lente in alluminio anodizzato nero, vetro stampato diffusore.
OtticaIBRIDA
Apertura di fascioSP
Rendimento ottico53%
Flusso apparecchio4729lm
Efficienza luminosa67lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione d'alluminio anodizzato e verniciato e staffa di fissaggio in acciaio inox verniciato. Vetro di chiusura trasparente extrachiaro temperato.
Colore e finituraFerrite
Peso7,2Kg
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Versione con alimentazione integrata elettronica ON-OFF. Precablata con 1,5m di cavo di alimentazione H07RN-F.
Potenza apparecchio71W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Staffa di fissaggio con regolazione del puntamento. Rotazione di ±45° sul piano orizzontale e di +90°/-45° sul piano verticale.
Note
Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Su richiesta è possibile sottoporre il prodotto a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Accessori
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4010 |  |
Filtro lama di luce.
Filtro olografico in PMMA ad effetto lama di luce.
Completo di anello portafiltri in lega di alluminio verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4013 | |
Griglia antiabbagliamento.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4011 | |
Schermo asimmetrico.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4012 | |
Schermo cilindrico.
Acciaio inossidabile verniciato a polvere.
Versione corta.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4059 | |
Schermo cilindrico.
Acciaio inossidabile verniciato a polvere.
Versione lunga.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3026 | |
Piastra per la rotazione dell'apparecchio.
Acciaio inossidabile verniciato a polvere.
| Codice | Colore | Dimensioni ØxH mm | |||
|---|---|---|---|---|---|
| 1E3188 | | 150x352 |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E2825 | |
Aggancio al palo.
Allumino anodizzato e verniciato a polvere.
Palo Ø 60mm (+/-2mm).
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3097 | |
Sistema di montaggio multiplo su palo.
Acciaio inossidabile verniciato a polvere.
Da completare con 1E2825.
Max 4 proiettori.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3187 | |
Palo con base.
Acciaio inossidabile verniciato a polvere.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
Downloads
