Bollard
Mrs Bo Bollard
Testa ottica
Codice
1E4015DA
Tonalità luce
3000K
80
80
Distribuzione luce
Output
19,8W
935lm
935lm
Alimentazione
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board Ra80. Ra90 su richiesta.
Classe di efficienza energeticaD
Potenza nominale17W
Flusso nominale2651lm
Indice resa cromatica80
Rf83
Rg96
CCT nominale3000K
SDCM2
Durata utile (L80/B10)>50000h tq +25°C

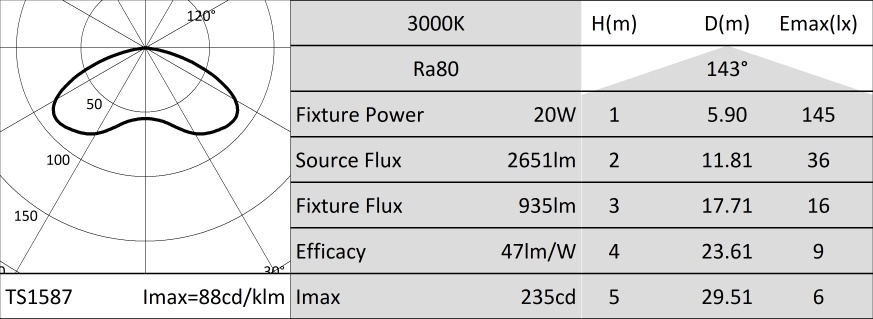

Caratteristiche illuminotecniche
Riflettore stampato in alluminio anodizzato ad alta riflettanza. Schermo in policarbonato trasparente disposto orizzontalmente per garantire assenza di emissioni per angoli superiori a 90° (0 candele sopra l'asse orizzontale).
Emissione360°
OtticaRIFLETTORE
Rendimento ottico35%
Flusso apparecchio935lm
Efficienza luminosa47lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in estruso di alluminio con trattamento di cataforesi e verniciato a polvere, finitura ferrite. Testa ottica in alluminio pressofuso anodizzato.
Colore e finituraFerrite
DimensioniØ 160mm
Peso1,24Kg
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Alimentazione integrata nella versione DALI. Sistema di controllo Casambi disponibile tramite accessorio. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio20W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 2
Tipo driver / ControlloDALI
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Sistema di aggancio della testa ottica a baionetta. Disponibili tre diverse altezze del palo - 371, 771, 971mm. Da completare con sistema di ancoraggio in acciaio inox, disponibile nella doppia versione con piastra a scomparsa o a superficie per installazione mediante tasselli. Ad entrambi gli agganci è possibile abbinare zanche accessorie per l'installazione in calcestruzzo.
Note
Adotta la soluzione tecnica "Waterblock Plus" che prevede la resinatura dei cavi di collegamento e la totale resinatura del driver integrato limitando al massimo il rischio di risalita di umidità verso l'apparecchio. Su richiesta è possibile sottoporre anche la testa ottica a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | H mm | Kg | ||
|---|---|---|---|---|---|
| 1E4030 |  | 371 | 0,8 | ||
| 1E4031 | | 771 | 1,6 | ||
| 1E4032 | | 971 | 2 |
Paletto in estruso di alluminio con trattamento di cataforesi e verniciato a polvere.
1 / 2
| Codice |
|---|
| 1E4360 |
Piastra di fissaggio a scomparsa.
In acciaio inox AISI 316 compatibile con tasselli da inserire in fori di diametro 8mm.
0,3Kg.
1 / 2
| Codice |
|---|
| 1E4034 |
Zanche per installazione in calcestruzzo.
In acciaio inox AISI 316.
H=144mm.
0,31Kg.
Per installazione MRS BO BOLLARD con piastra di fissaggio a scomparsa (1E4360).
Per installazione MRS BO BOLLARD con piastra di fissaggio a scomparsa (1E4360).
1 / 2
| Codice |
|---|
| 1E4035 |
Piastra di fissaggio con flangia.
In acciaio inox AISI 316 compatibile con tasselli da inserire in fori di diametro 8,5mm.
0,62Kg.
1 / 2
| Codice |
|---|
| 1E3450 |
Zanche per installazione in calcestruzzo.
In acciaio inox AISI 316.
H=147mm.
0,36Kg.
Per installazione MRS BO BOLLARD con piastra di fissaggio con flangia (1E4035).
Per installazione MRS BO BOLLARD con piastra di fissaggio con flangia (1E4035).
Accessori
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice |
|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Codice |
|---|
| A013B |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione ed alimentatori elettronici in CLASSE II.
Tensione di funzionamento 220-240Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE II
IP67
1 / 2
| Codice |
|---|
| A013D |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE II.
Compatibile con linea dati DALI, DMX e 0-10V.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE II
IP65
