Proiettori
DART Round Small TW
Codice
1E4037
Tonalità luce
2700-5000K
80
80
Distribuzione luce
SP
15°
15°
Output
4,2W
336-399lm
336-399lm
Alimentazione
Controllo
700mA
Colore
WW
NW
CW
1 / 5
Dati Tecnici
Sorgente
Scheda Tunable White composta da LED Emitter Ra80 ad alta efficienza che consentono di poter raggiungere e scegliere una temperatura di colore tra 2700K e 5000K.
Classe di efficienza energeticaF
Potenza nominale4,2W

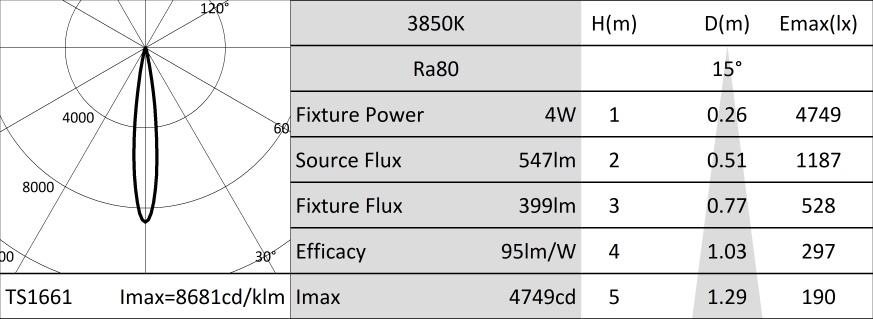

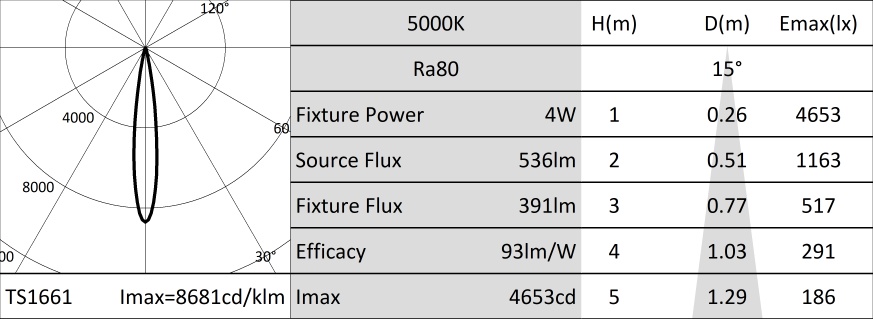

Flusso nominaleVedi fotometrie
Indice resa cromatica80
Rf83
Rg97
CCT nominaleVedi fotometrie
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Equipaggiato con lente di precisione in metacrilato e filtro diffusore.
OtticaLENTE
Apertura di fascioSP
Rendimento ottico73%
Flusso apparecchioCW - 391lm
NW - 399lm
WW - 336lm
NW - 399lm
WW - 336lm
Efficienza luminosaCW - 93lm/W
NW - 95lm/W
WW - 80lm/W
NW - 95lm/W
WW - 80lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione d'alluminio anodizzato e verniciato e staffa di fissaggio in acciaio inox verniciato. Vetro di chiusura trasparente extrachiaro temperato.
Colore e finituraFerrite
Peso1Kg
Grado di protezioneIP66
Resistenza meccanicaIK10
Caratteristiche elettriche
Driver elettronico con interfaccia DALI DT8 remoto. Il driver è alloggiato all'interno di un box IP68 e permette di controllare da 1 fino a 9 apparecchi. Tutte le versioni sono precablate con 1,5m di cavo di alimentazione H07RN-F (da collegare al box driver IP68).
Potenza apparecchio4W
Alimentazione700mA
Classe di isolamentoCLASSE 3
Driver inclusoNO
Temperatura ambiente-25°C / +35°C
Installazione
Staffa di fissaggio con regolazione del puntamento. Rotazione di ±60° sul piano orizzontale e di +90°/-45° sul piano verticale.
Note
Sistema di controllo Casambi disponibile tramite accessorio (solo per prodotti in versione DALI). Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Su richiesta è possibile sottoporre il prodotto a trattamento di cataforesi. Disponibile su richiesta in versione 110-277Vac. I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E4056 |
Driver Tunable White DALI - 700mA.
50W, LxHxP=220x80x120mm, 110-277Vac.
Scatola IP68 in alluminio, verniciata a polvere di colore grigio.
Accessori
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4002 |  |
Filtro lama di luce.
Filtro olografico in PMMA ad effetto lama di luce.
Completo di anello portafiltri in lega di alluminio verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4005 |  |
Griglia antiabbagliamento.
La croce centrale può essere ruotata di +/- 60° per un perfetto controllo dell'abbagliamento.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4003 | |
Schermo asimmetrico.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4004 | |
Schermo cilindrico.
Acciaio inossidabile verniciato a polvere.
Versione corta.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E4057 | |
Schermo cilindrico.
Acciaio inossidabile verniciato a polvere.
Versione lunga.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1E3015 | |
Piastra per la rotazione dell'apparecchio.
Acciaio inossidabile verniciato a polvere.
| Codice | Colore | Dimensioni ØxH mm | |||
|---|---|---|---|---|---|
| 1E3016 | | 70x182 |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
