Sistemi di illuminazione
Ivy Proiettore singolo
Codice
1E4203CA
Tonalità luce
4000K
90
90
Distribuzione luce
WFL
53°
53°
Output
6,6W
593lm
593lm
Alimentazione
Controllo
48Vdc
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board ad alta efficienza Ra90.
Classe di efficienza energeticaF
Potenza nominale5,9W
Flusso nominale840lm
Indice resa cromatica90
Rf90
Rg98
CCT nominale4000K
SDCM3
Durata utile (L80/B10)>50000h tq +25°C

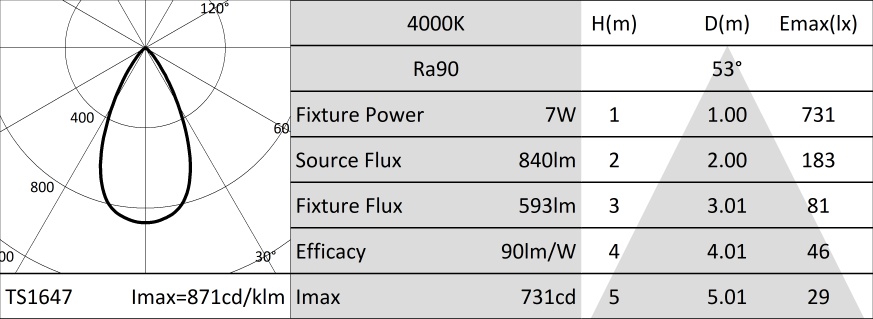

Caratteristiche illuminotecniche
Aperture di fascio WFL. Ottica composta da lente collimatrice in acrilico di grado ottico e filtro olografico diffondente.
OtticaLENTE
Apertura di fascioWFL
Rendimento ottico71%
Flusso apparecchio593lm
Efficienza luminosa90lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo cilindrico in alluminio ricavato mediante lavorazione con macchine a controllo numerico e trattamento di anodizzazione nera dello spessore minimo di 15µ. Verniciato a polvere di colore bianco. Schermo di chiusura in vetro extrachiaro temperato. Snodo con ghiera di serraggio in alluminio. Orientabilità del corpo ottico di 90° sul piano verticale (blocco del puntamento a frizione) e di 355° sul piano orizzontale con possibilità di bloccaggio meccanico del puntamento con sistema no tools. Componentistica elettronica alloggiata all'interno di un box in polimero termoplastico protetto da guarnizioni di tenuta in gomma siliconica.
Colore e finituraBianco
DimensioniL=148mm
Peso0,45Kg
VersioneCASAMBI
Grado di protezioneIP65
Caratteristiche elettriche
Potenza apparecchio7W
Alimentazione48Vdc
Classe di isolamentoCLASSE 3
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Sistema di aggancio rapido dei moduli tramite clip in alluminio anodizzato. Posizionamento "libero" in qualsiasi punto del profilo del sistema e serraggio meccanico con chiave esagonale. Predisposto per il collegamento in serie mediante cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori miniaturizzati maschio/femmina IP65.
Note
Versione con sistema di controllo Casambi integrato (Casambi Ready). Sistema di controllo DALI disponibile tramite accessorio. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1E4169 |  | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 90W.
Fornito di cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori maschio/femmina IP65 per il 220V e di connettore miniaturizzato femmina IP65 per il 48V.
1 / 2
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1E4175 | | ON-OFF |
Box driver 48Vdc (IP65).
L=450mm 150W.
Fornito di cavo di connessione H05RN-F (0,15m + 0,15m) completo di connettori maschio/femmina IP65 per il 220V e di connettore miniaturizzato femmina IP65 per il 48V.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1E2320 | IP67 | 48Vdc | 220-240Vac | 70W | 225x51x65 |
| 1E2321 | IP67 | 48Vdc | 220-240Vac | 150W | 225x51x65 |
Alimentatore elettronico ON-OFF.
Lunghezza cavo 0,5m (IN e OUT).
Da completare con kit di connessione 1E4184.
Da completare con kit di connessione 1E4184.
| Codice | IP | Uscita in tensione | Alimentazione | Potenza | Dimensioni LxHxP mm |
|---|---|---|---|---|---|
| 1T6917EL | IP20 | 48Vdc | 220-240Vac | 60W | 225x36x60 |
| 1T6916EL | IP20 | 48Vdc | 220-240Vac | 130W | 240x49x60 |
Alimentatore elettronico ON-OFF.
Da completare con kit di connessione 1E4184.
Da completare con kit di connessione 1E4184.
Accessori
1 / 2
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E4270 | 500 | ||||
| 1E4181 | 1000 | ||||
| 1E4182 | 2000 | ||||
| 1E4183 | 3000 |
Cavo di collegamento comprensivo di connettori maschio/femmina.
| Codice |
|---|
| 1E4171 |
Microgiravite con testa esagonale (diametro 0,9mm) per il cablaggio del kit di connessione 1E4184.
| Codice |
|---|
| 1E4184 |
Kit di connessione 24/48V.
Cavo non incluso. Diametro massimo del cavo 7,5mm. Da utilizzare per lunghezze superiori ai 3m.
Cavo non incluso. Diametro massimo del cavo 7,5mm. Da utilizzare per lunghezze superiori ai 3m.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
| Codice |
|---|
| 1T8173CA |
Bridge DALI/Casambi: dispositivo che permette di interfacciare apparecchi che montano la tecnologia mesh Bluetooth Casambi con un impianto DALI tradizionale e di essere regolati dalla centralina DALI.
All'interno del solito circuito DALI si possono avere fino ad un massimo di 64 tra apparecchi DALI cablati e Casambi wireless.
Funziona solo con reti Casambi Evolution.
Il Bridge DALI è trasparente nell'impianto DALI, quindi non occupa nessun indirizzo.
Non ha bisogno di essere alimentato in quanto riceve alimentazione direttamente dal bus DALI.
Per fornire il grado IP68 al dispositivo completare con il codice 1E3184.
LxHxP=40,4x14x36,3mm.
