Proiettori

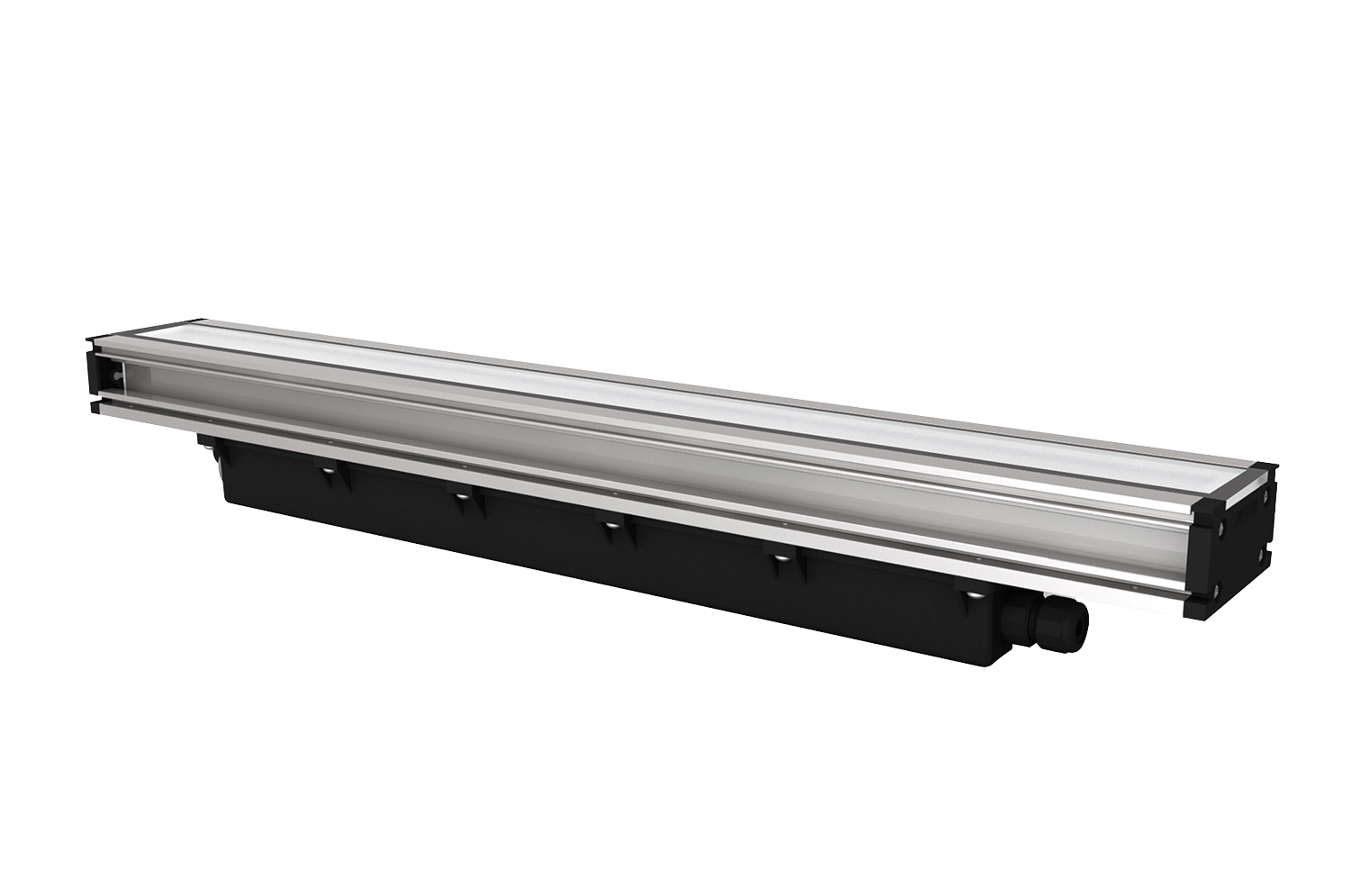

Jedi Proiettore RGBW
L. 616mm
Codice
1E4249
Tonalità luce
3000K
Distribuzione luce
FL
35°
35°
Output
7,2W
657lm
657lm
Alimentazione
Controllo
220-240Vac
DMX RDM
DMX RDM
Colore

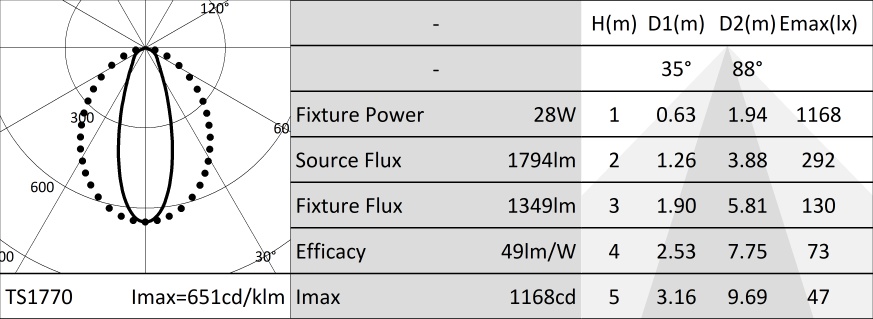

RGBW

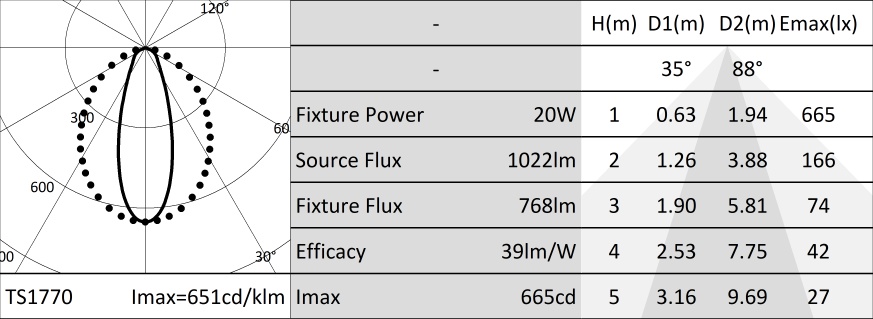

RGB

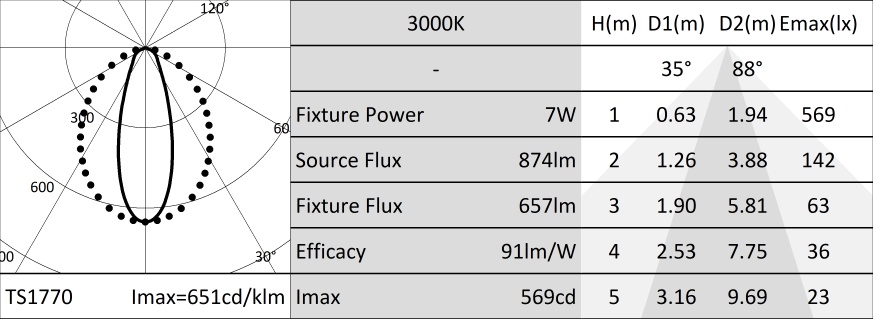

WHITE
RED
GREEN

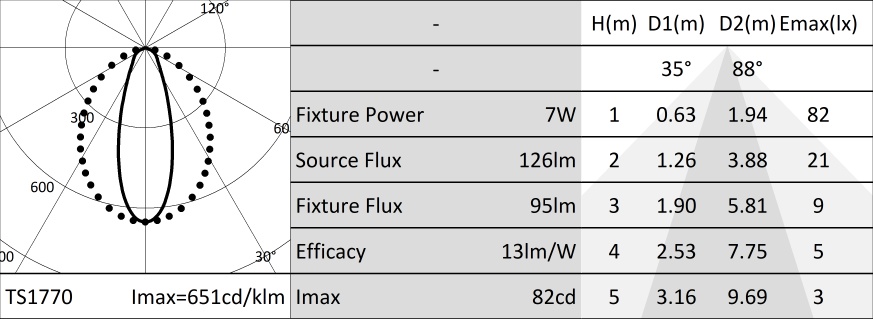

BLUE
1 / 8
Dati Tecnici
Sorgente
Modulo LED a Multichip RGBW con bianco a 3000K.
Classe di efficienza energeticaG
Potenza nominale22W
Flusso nominaleVedi fotometrie
CCT nominaleVedi fotometrie
SDCM2
Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato.
OtticaIBRIDA
Apertura di fascioFL
Rendimento ottico75%
Flusso apparecchioRGBW - 1349lm
RGB - 768lm
WHITE - 657lm
RED - 236lm
GREEN - 484lm
BLUE - 95lm
RGB - 768lm
WHITE - 657lm
RED - 236lm
GREEN - 484lm
BLUE - 95lm
Efficienza luminosaRGBW - 49lm/W
RGB - 39lm/W
WHITE - 91lm/W
RED - 45lm/W
GREEN - 65lm/W
BLUE - 13lm/W
RGB - 39lm/W
WHITE - 91lm/W
RED - 45lm/W
GREEN - 65lm/W
BLUE - 13lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 4mm. Box driver in policarbonato nero. Corpo dell'apparecchio orientabile e distanziabile dalla superficie di installazione attraverso lo scorrimento delle staffe accessorie lungo apposita guida.
Colore e finituraAlluminio
DimensioniL=616mm
Peso3,7Kg
Grado di protezioneIP66,IP67
Resistenza meccanicaIK08
Caratteristiche elettriche
Alimentazione elettronica integrata. Controllato tramite protocollo DMX - RDM che permette la programmazione degli apparecchi da remoto (no dip-switch) tramite la linea dati DMX. Alimentazione passante con 1 metro di cavo e connettori 3 poli IP68. Connessione linea DMX passante con connettori 5 poli IP68 a pannello. La programmazione degli apparecchi è realizzata tramite il programmatore USB-RDM disponibile come accessorio.
Potenza apparecchioVedi fotometrie
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDMX RDM
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili in acciaio inossidabile. Le staffe possono scorrere lungo il corpo dell'apparecchio per essere posizionate secondo le esigenze dell'installazione.
Note
Disponibile a richiesta anche con controllo wireless LMS Casambi. Le fotometrie riportano i valori massimi di emissione dell'apparecchio. Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E2752 |
Staffa corta per installazione a parete (2 pezzi).
| Codice |
|---|
| 1E2753 |
Staffa lunga per installazione a parete (2 pezzi).
1 / 2
| Codice |
|---|
| 1E2754 |
Staffa per installazione a plafone (2 pezzi).
Accessori
| Codice |
|---|
| 1E2761 |
Tappo di chiusura comprensivo di staffa per installazione a plafone.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E3045 | 616 |
Copertura laterale per installazione a plafone.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E2755 | 616 |
Copertura laterale per installazione a parete/cornicione.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| 1E2758 | 616 |
Copertura laterale anti-abbagliamento.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
| Codice |
|---|
| 1E2767 |
Programmatore USB-RDM.
Programmatore di indirizzi DMX-RDM (Remote Device Management).
Si utilizza unitamente al software "RDM Targetti" scaricabile gratuitamente dal sito Targetti nella sezione download.
Utilizzabile con tutti i prodotti RGBW.
Il programmatore USB-RDM riesce ad indirizzare gli apparecchi DMX-RDM se sulla tratta non sono presenti BUFFER o Splitter DMX.
Fare riferimento alle istruzioni per maggiori dettagli.
| Codice |
|---|
| A077 |
my-SCENARIO Show Store.
Interfaccia DMX programmabile che integra le più recenti innovazioni nel controllo dell'illuminazione in applicazioni architetturali e di intrattenimento.
Dispone di porte USB Type-C ed Ethernet per la programmazione e il controllo remoto.
L’unità può essere completamente programmata con il software ESA Pro 2 (disponibile per utenti Windows e Mac) o tramite applicazioni mobili come Arcolis (disponibile per dispositivi iOS e Android).
E' inoltre del tutto personalizzabile: mappatura dei pixel, gestione dei trigger, configurazione delle patch e molto altro.
Il sistema offre grandi possibilità nel controllo delle diverse installazioni luminose: controllo multi-zona (consente la gestione fino a 5 zone indipendenti), trigger estesi (orario/data, Sunrise/Sunset, porte di ingresso e comandi TCP/UDP), gestione dei canali a 16 bit, recupero completo dopo una perdita di potenza, fino a 99 scene memorizzabili e 1024 canali DMX.
L’intuitiva interfaccia retroilluminata viene fornita con 10 pulsanti pre-impostati per una più facile fruizione da parte dell'utente.
| Codice |
|---|
| 1T6499 |
myScenario Wall.
Controllore DMX con schermo touch sensitive in vetro per applicazioni architetturali.
Può controllare 2 universi DMX (2x 512 canali).
Funzionamento stand alone o connesso a computer tramite porta USB.
È incluso il software per la realizzazione degli scenari (scaricabile dal sito Targetti).
È possibile gestire 10 zone luminose e 50 scenari per zona.
I tasti touch sul frontale permettono di modificare e richiamare gli scenari programmati.
Cavo USB incluso.
Utilizzabile con tutti i prodotti RGBW.
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
