Apparecchi da incasso a terra
Jedi Compact Outdoor RGBW Incasso
Louvre - Driver remoto - L. 905mm
Codice
1E4339
Tonalità luce
3000K
Distribuzione luce
FL
85°
85°
Output
9,5W
586lm
586lm
Alimentazione
Controllo
500mA
Colore
RGBW
RGB
WHITE
RED
GREEN
BLUE
1 / 8
Dati Tecnici
Concept
Proiettore lineare da incasso a LED RGBW
Sorgente
Schede lineari LED Mid Power quadri-chip RGBW. Temperatura di colore della sorgente white 3000K.
Classe di efficienza energeticaG
Potenza nominale36W
Flusso nominaleVedi fotometrie
CCT nominaleVedi fotometrie
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Gruppo ottico interno composto da lente primaria cilindrica in vetro, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico integrato. Versione Flood.
OtticaIBRIDA
Apertura di fascioFL
Rendimento ottico45%
Flusso apparecchioRGBW - 1203lm
RGB - 685lm

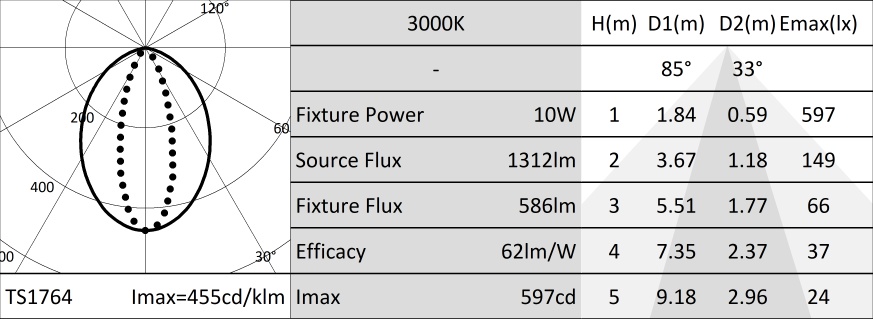

WHITE - 586lm
RED - 211lm
GREEN - 431lm

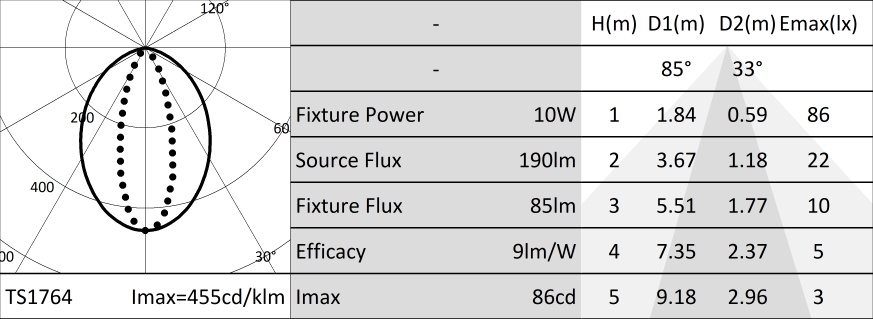

BLUE - 85lm
RGB - 685lm
WHITE - 586lm
RED - 211lm
GREEN - 431lm
BLUE - 85lm
Efficienza luminosaRGBW - 33lm/W
RGB - 26lm/W
WHITE - 62lm/W
RED - 31lm/W
GREEN - 44lm/W
BLUE - 9lm/W
RGB - 26lm/W
WHITE - 62lm/W
RED - 31lm/W
GREEN - 44lm/W
BLUE - 9lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm.
Colore e finituraAlluminio
DimensioniL=905mm
Peso2,75Kg
VersioneLOUVRE - DRIVER REMOTO
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK08
Caratteristiche elettriche
Versione con driver remoto. Controllato tramite protocollo DMX - RDM che permette la programmazione degli apparecchi da remoto (no dip-switch) tramite la linea dati DMX. Precablato con 1m di cavo 8x0,5mm² (Ø 8,5mm). La programmazione degli apparecchi è realizzata tramite il programmatore USB-RDM disponibile come accessorio.
Potenza apparecchioVedi fotometrie
Alimentazione500mA
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con apposita controcassa in alluminio anodizzato predisposta per installazione in sequenza e looping esterno.
Note
Disponibile a richiesta anche con controllo wireless LMS Casambi. Le fotometrie riportano i valori massimi di emissione dell'apparecchio. Adotta la soluzione tecnica "Waterblock Smart" che prevede la resinatura dei cavi di collegamento, limitando il rischio di risalita dell'umidità verso il driver o l'apparecchio. I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver. IP68: il proiettore non può essere installato permanentemente sott'acqua, ma può comunque sostenere un'immersione temporanea accidentale alla profondità di 2 metri (max.24h). IP69: conforme alla norma IEC/EN 60529. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E4271 |
Driver RGBW 4 canali DMX-RDM - 500mA.
50W, LxHxP=250x82x140mm, 120-277Vac.
Scatola IP68 in alluminio, verniciata a polvere di colore grigio.
| Codice | L mm | H mm | P mm | ||
|---|---|---|---|---|---|
| 1E3731 | 909 | 58 | 94 |
Controcassa in alluminio per Jedi Compact con driver remoto.
Accessori
| Codice |
|---|
| 1E4362 |
Box di connessione lineare IP66/IP68.
8 poli.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
| Codice |
|---|
| 1E2767 |
Programmatore USB-RDM.
Programmatore di indirizzi DMX-RDM (Remote Device Management).
Si utilizza unitamente al software "RDM Targetti" scaricabile gratuitamente dal sito Targetti nella sezione download.
Utilizzabile con tutti i prodotti RGBW.
Il programmatore USB-RDM riesce ad indirizzare gli apparecchi DMX-RDM se sulla tratta non sono presenti BUFFER o Splitter DMX.
Fare riferimento alle istruzioni per maggiori dettagli.
| Codice |
|---|
| A077 |
my-SCENARIO Show Store.
Interfaccia DMX programmabile che integra le più recenti innovazioni nel controllo dell'illuminazione in applicazioni architetturali e di intrattenimento.
Dispone di porte USB Type-C ed Ethernet per la programmazione e il controllo remoto.
L’unità può essere completamente programmata con il software ESA Pro 2 (disponibile per utenti Windows e Mac) o tramite applicazioni mobili come Arcolis (disponibile per dispositivi iOS e Android).
E' inoltre del tutto personalizzabile: mappatura dei pixel, gestione dei trigger, configurazione delle patch e molto altro.
Il sistema offre grandi possibilità nel controllo delle diverse installazioni luminose: controllo multi-zona (consente la gestione fino a 5 zone indipendenti), trigger estesi (orario/data, Sunrise/Sunset, porte di ingresso e comandi TCP/UDP), gestione dei canali a 16 bit, recupero completo dopo una perdita di potenza, fino a 99 scene memorizzabili e 1024 canali DMX.
L’intuitiva interfaccia retroilluminata viene fornita con 10 pulsanti pre-impostati per una più facile fruizione da parte dell'utente.
| Codice |
|---|
| 1T6499 |
myScenario Wall.
Controllore DMX con schermo touch sensitive in vetro per applicazioni architetturali.
Può controllare 2 universi DMX (2x 512 canali).
Funzionamento stand alone o connesso a computer tramite porta USB.
È incluso il software per la realizzazione degli scenari (scaricabile dal sito Targetti).
È possibile gestire 10 zone luminose e 50 scenari per zona.
I tasti touch sul frontale permettono di modificare e richiamare gli scenari programmati.
Cavo USB incluso.
Utilizzabile con tutti i prodotti RGBW.
