Apparecchi a parete
Threesixty
Ø 384mm
Codice
1T6067DA
Tonalità luce
4000K
80
80
Distribuzione luce
Opal
Output
24W
1933lm
1933lm
Alimentazione
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Engine costituito da schede circolari auto dissipanti. Versione Tunable White su richiesta.
Classe di efficienza energeticaD
Potenza nominale21W
Flusso nominale3194lm
Indice resa cromatica80
Rf82,6
Rg95,7
CCT nominale4000K
SDCM3
Durata utile (L80/B10)>50000h tq +25°C

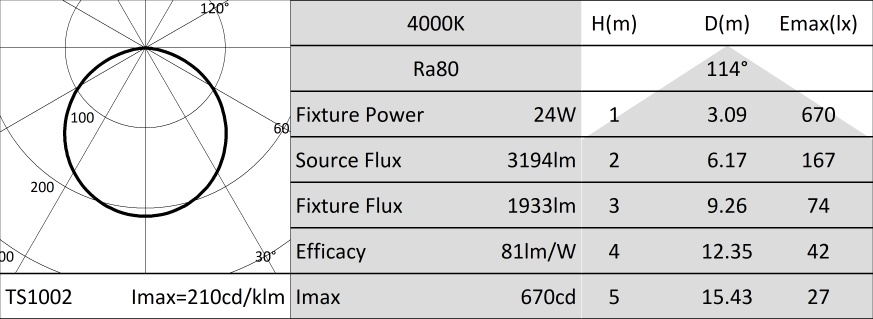

Caratteristiche illuminotecniche
Versione OPAL Diretta: Diffusore inferiore in policarbonato opalino ad elevata trasmissione e diffusione della luce.
EmissioneDOWN OPAL
Rendimento ottico61%
Flusso apparecchio1933lm
Efficienza luminosa81lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso calandrato.
Colore e finituraBianco gesso
DimensioniD=384mm
Peso3,6Kg
Grado di protezioneIP20 per la parte incassata
Grado di protezioneIP40 per la parte in vista
Caratteristiche elettriche
Alimentazione integrata DALI. Emergency Pack disponibile su richiesta. Equipaggiato con connettore rapido per il collegamento alla rete. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio24W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Installazione
Sistema di fissaggio in policarbonato predisposto per l'installazione a plafone e parete. Installazione a sospensione ed incasso tramite accessorio da ordinare separatamente.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Consultare le istruzioni di montaggio per verificare il numero di alimentatori DALI con cui sono equipaggiati gli apparecchi. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | Dimensioni ØxH mm | Foro d'incasso | ||
|---|---|---|---|---|---|
| 1T6291 |  | 421x99 | Ø410 |
Cornice regolabile per semi-incasso e incasso totale.
Cornice non portante compatibile con tutte le misure.
Corpo in estruso calandrato, verniciato a polvere.
Aggancio della cornice al controsoffitto tramite staffe in acciaio pre-zincato.
L'apparecchio deve essere poi fissato al soffitto tramite cavi di sospensione con sistema di regolazione ABS inclusi nella cornice.
H minima del controsoffitto 230mm.
1 / 2
| Codice | Colore | Dimensioni ØxH mm | Foro d'incasso | ||
|---|---|---|---|---|---|
| 1T6303 | | 421x130 | Ø410 |
Telaio per semi-incasso e incasso totale.
Telaio portante per le misure 384mm e 590mm.
Corpo in estruso calandrato, verniciato a polvere.
Aggancio del telaio al contro soffitto tramite staffe in acciaio pre-zincato.
Versione Standard.
| Codice | Colore | L mm | |||
|---|---|---|---|---|---|
| 1T6282 |  | 2000 | |||
| 1T6285 | | 4000 |
Kit di sospensione composto da 3 cavi di acciaio con sistema di regolazione ABS.
Kit di sospensione compatibile con installazioni a soffitto o a parete, anche inclinati.
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1T6288DA | | DALI |
Accessorio per installazioni a sospensione, composto da rosone 3 o 5 poli completo di cavo di alimentazione di lunghezza 4000mm.
Accessori
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
