Apparecchi da incasso a soffitto
Oz Stand Alone Trimless - Small 1x - 30x30mm
Codice
1T7678
Tonalità luce
2700K
90
90
Distribuzione luce
FL
29°
29°
Output
2,6W
187lm
187lm
Alimentazione
Controllo
Controllo
900mA
1 / 3
Dati Tecnici
Concept
Proiettori da incasso a LED trimless.
Sorgente
LED emitter alta efficienza Ra90.
Classe di efficienza energeticaG
Potenza nominale2,6W
Flusso nominale224lm
Indice resa cromatica90
Rf87,6
Rg103,9
CCT nominale2700K
SDCM2
Durata utile (L80/B10)100000h tq +25°C
Durata utile (L90/B10)72000h tq +25°C

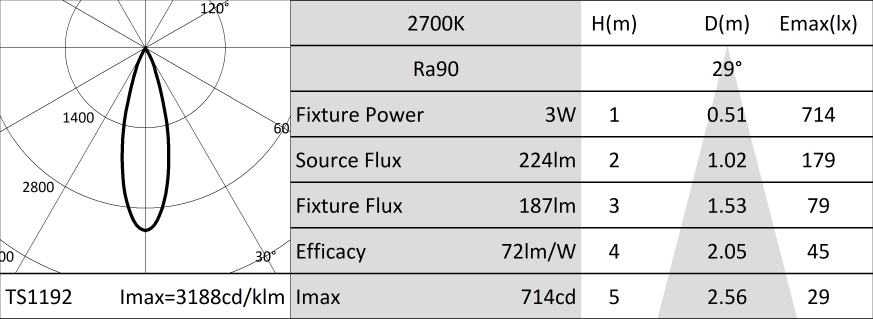

Caratteristiche illuminotecniche
Ottica FL. Riflettore in policarbonato metallizzato e frame in policarbonato nero. L'apparecchio è idoneo per l'installazione in ambienti di lavoro UGR<13 (EN12464-1).
OtticaFL
Apertura di fascioFL
Rendimento ottico83,68%
Flusso apparecchio187lm
Efficienza luminosa72lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio anodizzato nero. Versione Small 1X.
DimensioniAxBxH 30x30x50mm
Peso0,065Kg
Versione1X
Grado di protezioneIP20
Caratteristiche elettriche
Da completare con driver elettronico ON-OFF o DALI accessorio.
Potenza apparecchio2,6W
Alimentazione900mA
Classe di isolamentoCLASSE 3
Driver inclusoNO
Temperatura ambiente0°C / +25°C
Installazione
Sistema di installazione trimless idoneo per pannelli in cartongesso di 13, 15 e 17mm.
Note
Sistema di controllo Casambi disponibile tramite accessorio (solo per prodotti con driver DALI). I valori relativi alla potenza dell'apparecchio non tengono conto dell'assorbimento del driver accessorio. Tale valore dipende dalla scelta del driver. Disponibile su richiesta in versione 110-277Vac.
Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa (solo LED) sostituibile da un professionista.
Codici a completamento
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | LxHxP |
|---|---|---|---|---|---|
| 1T5295EL | IP20 | 900mA | 220-240Vac 110-127Vac | 20W 15W | 110x22x52mm |
Alimentatore elettronico ON-OFF.
| Codice | IP | Uscita in corrente | Alimentazione | Potenza | LxHxP |
|---|---|---|---|---|---|
| 1T7686DA | IP20 | 900mA | 230Vac | 20W | 156x26x52mm |
Alimentatore DALI.
Accessori
| Codice | |||||
|---|---|---|---|---|---|
| A059 |
KIT in emergenza composto da inverter, batteria LIFePO4 e LED verde di segnalazione.
Consente l'utilizzo in emergenza permanente EP dell'apparecchio a cui è collegato.
L'autonomia 1h o 3h è selezionabile configurando il dispositivo.
Il tempo per la completa ricarica delle batterie è 12h.
LED verde di segnalazione cablato all'inverter con cavi unipolari L=800mm.
KIT emergenza per apparecchi conformi alla norma EN 60598-2-22, aree ad alto rischio escluse.
Dimensioni Batteria 160x54x30 mm.
Dimensioni Inverter 165x40x25 mm.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
