Apparecchi a sospensione
CCTEvo Tube 140
VWFL
Codice
1T9728DA
Tonalità luce
3500K
90
90

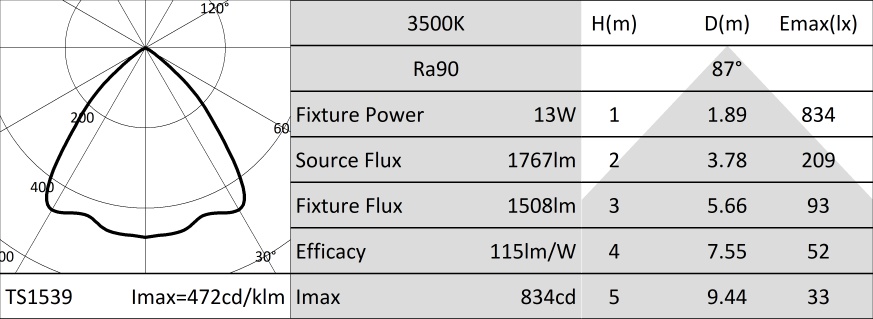

Distribuzione luce
VWFL
87°
87°
Output
13,1W
1508lm
1508lm
Alimentazione
Controllo
230Vac 50Hz
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra90. Ra80 su richiesta.
Classe di efficienza energeticaE
Potenza nominale11,6W
Flusso nominale1767lm
Indice resa cromatica90
Rf91
Rg100
CCT nominale3500K
Durata utile (L80/B10)>50000h tq +25°C
Caratteristiche illuminotecniche
Anello cut-off di rifinitura in materiale termoplastico. Ottica VWFL per una copertura ampia e grande uniformità di illuminamento. Ottica ad elevata efficienza luminosa, composta da riflettore termoplastico con metallizzazione speculare e coating protettivo antigraffio, schermo di chiusura - in materiale acrilico - olografico e diffondente, recuperatore interno in termoplastico bianco ad elevata riflettanza.
OtticaRIFLETTORE
Apertura di fascioVWFL
Rendimento ottico85%
Flusso apparecchio1508lm
Efficienza luminosa115lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio verniciato. Struttura interna in acciaio zincato e dissipatore passivo in pressofusione di alluminio con trattamento protettivo di cataforesi.
Colore e finituraNero profondo
Peso1,05Kg
Grado di protezioneIP20
Caratteristiche elettriche
Driver integrato nel corpo dell'apparecchio, nella versione dimmerabile DALI. Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio13W
Alimentazione230Vac 50Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDALI - PUSH
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente0°C / +25°C
Installazione
Da completare con sistema di fissaggio a sospensione, plafone o binario.
Note
Sistema di controllo Casambi disponibile tramite accessorio. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| 1T9735 |  |
Kit per montaggio a plafone.
Per CCTEVO Tube 140.
1 / 2
| Codice | Colore | Driver | L mm | ||
|---|---|---|---|---|---|
| 1T9737DA | | DALI | 2000 |
Kit sospensione.
Per CCTEVO Tube 140.
1 / 2
| Codice | Colore | Driver | |||
|---|---|---|---|---|---|
| 1T9731DA | | DALI |
Kit per binario.
Per CCTEVO Tube 140.
1 / 2
| Codice | Colore | Driver | L mm | ||
|---|---|---|---|---|---|
| 1T9733DA | | DALI | 2000 |
Kit sospensione per binario.
Per CCTEVO Tube 140.
Accessori
1 / 2
| Codice |
|---|
| 1T5349 |
Unità di controllo wireless IP20 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 2T0131 |
Extender IP20: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI (o 1-10V) basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP20 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER 0/1-10V
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
