Proiettori
Vader One
Codice
E012ZMTUWBT
Tonalità luce
1800-4000K
90
90
Distribuzione luce
Zoom
20°-41°
20°-41°
Output
14,8-15,4W
681-1074lm
681-1074lm
Alimentazione
Controllo
48Vdc
Colore
SP / 18K
SP / 30K

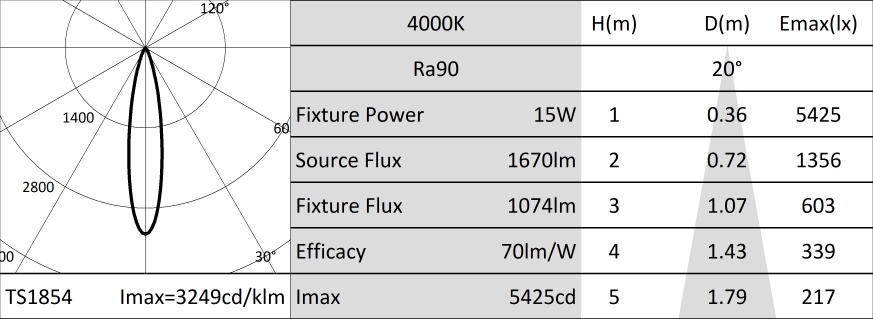

SP / 40K

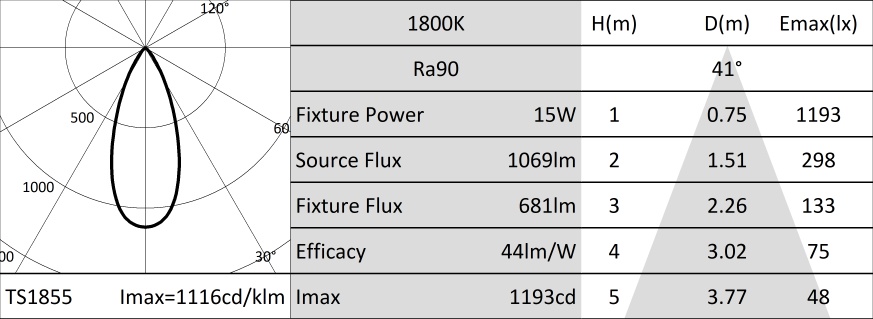

WFL / 18K

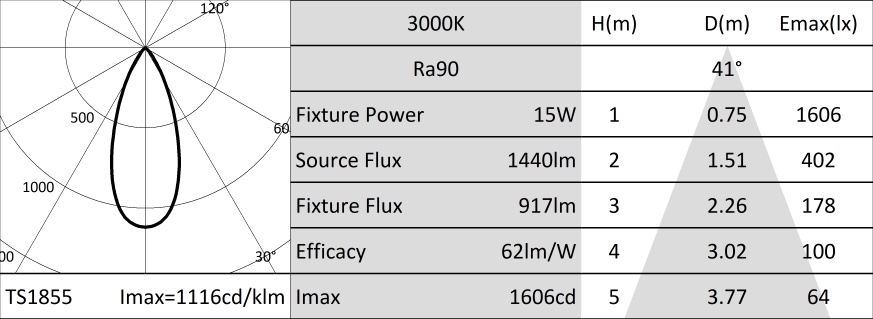

WFL / 30K

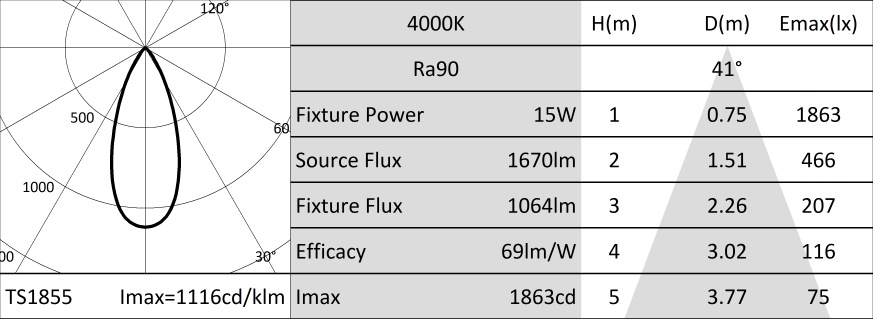

WFL / 40K
1 / 8
Dati Tecnici

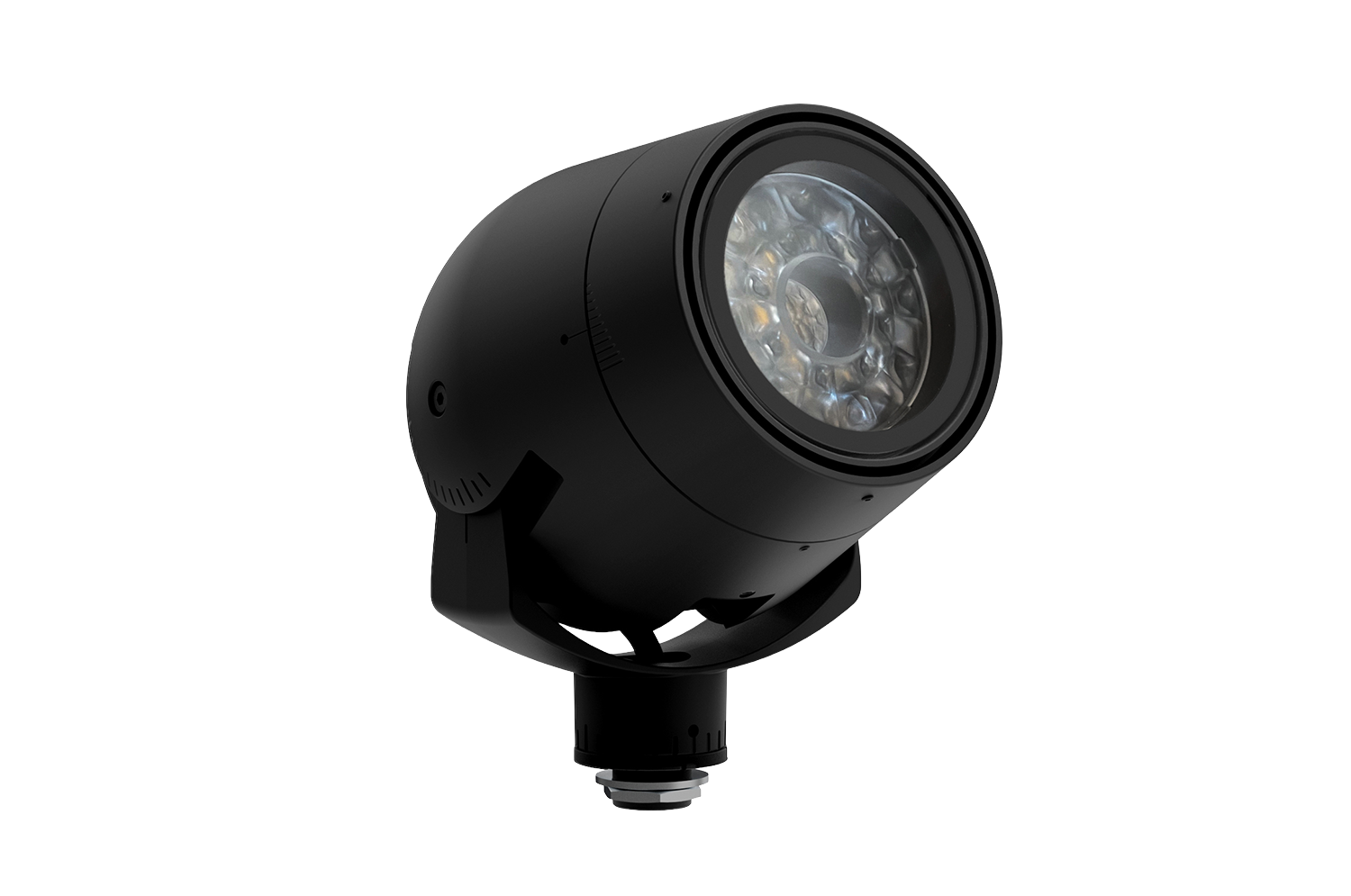

Concept
Proiettore professionale da esterni orientabile equipaggiato con ottica zoom. Tunable White e multi protocollo di dimmerazione offrono estrema flessibilità in termini di accessori ottici e possibilità installative
Sorgente
LED Chip on Board ad alta efficienza Ra90, Tunable White 1800K-4000K.
Classe di efficienza energeticaG
Potenza nominale13W (3000K)
Flusso nominaleVedi fotometrie
Indice resa cromatica90
Rf96
Rg99
CCT nominaleVedi fotometrie
Durata utile (L80/B10)86000h tq +25°C
Caratteristiche illuminotecniche
Ottica zoom composta da due elementi in PMMA operanti in combinazione, una lente TIR primaria fissa ed una secondaria di regolazione. La rotazione di 22° tramite l'anello frontale a tenuta della seconda lente permette l'escursione dello zoom tra l'apertura di fascio minima e massima, rispettivamente di 20°e 41°. Scala graduata di regolazione con passi di 2°. Predisposto per l'installazione di più accessori ottici combinati da ordinare separatamente.
OtticaLENTE
Apertura di fascioSP-MWFL
Rendimento ottico64%
Flusso apparecchioSP / 18K - 687lm
SP / 30K - 926lm
SP / 40K - 1074lm
WFL / 18K - 681lm
WFL / 30K - 917lm
WFL / 40K - 1064lm
SP / 30K - 926lm
SP / 40K - 1074lm
WFL / 18K - 681lm
WFL / 30K - 917lm
WFL / 40K - 1064lm
Efficienza luminosaSP / 18K - 45lm/W
SP / 30K - 63lm/W
SP / 40K - 70lm/W
WFL / 18K - 44lm/W
WFL / 30K - 62lm/W
WFL / 40K - 69lm/W
SP / 30K - 63lm/W
SP / 40K - 70lm/W
WFL / 18K - 44lm/W
WFL / 30K - 62lm/W
WFL / 40K - 69lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio con 3 strati di protezione: anodizzazione, cataforesi e verniciatura di colore nero. Orientabilità del corpo ottico da -20° a +90° sul piano verticale e di 355° su quello orizzontale, con possibilità di bloccaggio del puntamento. Vetro frontale temperato extra-chiaro incollato a filo.
Colore e finituraNero
Peso2,15Kg
Grado di protezioneIP66
Resistenza meccanicaIK09
Caratteristiche elettriche
Driver remoto 48V DC e controllo tramite interfaccia di dimmerazione smart "Control Pod". Il Control Pod permette di controllare i prodotti secondo i protocolli DALI, 0-10V, 1-10V e DMX.
Potenza apparecchio15W
Alimentazione48Vdc
Classe di isolamentoCLASSE 3
Driver inclusoNO
Classe FSI
Temperatura ambiente-25°C / +50°C
Installazione
Il prodotto può essere installato in combinazione con uno degli svariati accessori installativi, da ordinare separatamente. Installazione a superficie su basi, picchetto, bollard, albero e su pali.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice | Dimensioni LxHxP mm | Potenza | Alimentazione | Uscita in tensione | IP |
|---|---|---|---|---|---|
| 1T6917EL | 225x36x60 | 60W | 220-240Vac | 48Vdc | IP20 |
| 1T6916EL | 240x49x60 | 130W | 220-240Vac | 48Vdc | IP20 |
Alimentatore elettronico ON-OFF.
| Codice | Dimensioni LxHxP mm | Potenza | Alimentazione | Uscita in tensione | IP |
|---|---|---|---|---|---|
| 1E2320 | 225x51x65 | 70W | 220-240Vac | 48Vdc | IP67 |
| 1E2321 | 225x51x65 | 150W | 220-240Vac | 48Vdc | IP67 |
Alimentatore elettronico ON-OFF.
Lunghezza cavo 0,5m (IN e OUT).
1 / 2
| Codice |
|---|
| A035 |

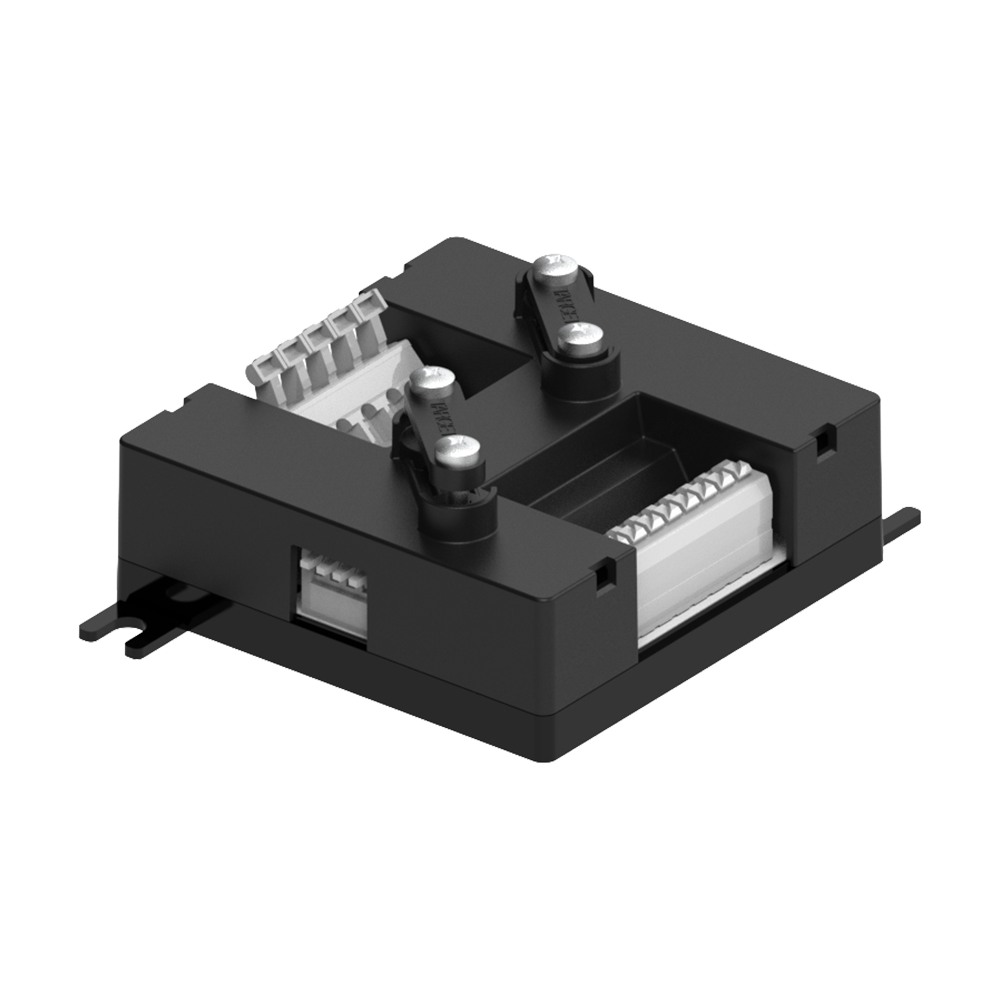

Control POD.
Sistema di comando e controllo multiprotocollo per proiettori VADER.
Control POD è stato sviluppato per rendere facile e immediato il controllo di un sistema di proiettori VADER.
I protocolli supportati sono DALI, DMX e ANALOGICO 0-10V / 1-10V rendendo possibile l'integrazione dei proiettori VADER in un ampio range di applicazioni.
Alimentazione 48V.
Tramite protocollo DALI, Control POD consente di controllare i proiettori VADER con sistema Casambi se completato con i codici accessori 1E3048 e 1E4369.
Accessori
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A044BT |  |
Staffa per l'installazione dell'apparecchio su superficie.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A040BT | |
Base tonda per l'installazione dell'apparecchio su superficie.
Alluminio verniciato a polvere (con staffa di fissaggio in acciaio inossidabile).
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A041BT | |
Piastra per base tonda.
Acciaio inossidabile verniciato a polvere.
A041BT - Da completare con A040BT.
A041BT - Da completare con A040BT.
1 / 2
| Codice | H mm | Colore | |||
|---|---|---|---|---|---|
| A047BT | 244 | | |||
| A048BT | 844 | |
Picchetto con base per montaggio su superficie.
1 / 2
| Codice | H mm | Colore | |||
|---|---|---|---|---|---|
| A050BT | 208 | | |||
| A051BT | 808 | |
Picchetto per terreno.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A042BT | |
Base esagonale con foro per installazione del proiettore a superficie.
Rivestimento in alluminio pressofuso verniciato a polvere.
Base di fissaggio in acciaio inossidabile.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A043BT | |
Base esagonale cieca.
Rivestimento in alluminio pressofuso verniciato a polvere.
Base di fissaggio in acciaio inossidabile.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A052BT | |
Aggancio su palo per proiettore singolo.
Allumino anodizzato e verniciato a polvere.
Palo Ø 60mm.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A053BT | |
Aggancio su palo per due proiettori.
Allumino anodizzato e verniciato a polvere.
Palo Ø 60mm (+/-2mm).
| Codice | Ø mm | H mm | Colore | ||
|---|---|---|---|---|---|
| 1E3785BT | 50 | 232 | |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A049BT | |
Staffa per installazione su alberature.
Da completare con cinghia accessoria A023.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | L mm | ||||
|---|---|---|---|---|---|
| A023 | 2000 |
Cinghia per staffa (installazione su alberature).
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A045BT | |
Base multipla per installazione su superficie di 2 proiettori.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A046BT | |
Base multipla per installazione su superficie di 3 proiettori.
Acciaio inossidabile verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A036BT | |
Schermo cilindrico.
Alluminio verniciato a polvere.
Versione corta.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A037BT | |
Schermo asimmetrico.
Alluminio verniciato a polvere.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A038BT | |
Schermo cilindrico.
Alluminio verniciato a polvere.
Versione lunga con vetro prismatico.
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A039BT | |
Filtro lama di luce.
Filtro rifrattivo in vetro ad effetto lama di luce.
Completo di anello portafiltri in lega di alluminio verniciato a polvere.
| Codice |
|---|
| 1E2494 |
Box di connessione multipla IP68.
1 IN - 3 OUT 4 poli, di sezione max 2,5mm².
Diametro del cavo da 6 a 12mm.
| Codice |
|---|
| 1E2493 |
Box di connessione lineare IP68.
4 poli, di sezione max 2,5mm².
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| 1E3305 |
Chiave di serraggio per il kit di connettori.
