Apparecchi da incasso a terra
Keplero 280 Wall Washer
Codice
E013WWH840DACSS
Tonalità luce
4000K
80
80
Distribuzione luce
Wall Washer
Output
34,9W
2536lm
2536lm
Alimentazione
Controllo
220-240Vac
DALI
DALI
Colore
1 / 3
Dati Tecnici
Sorgente
LED Chip on Board alta efficienza Ra80. Disponibile su richiesta nella temperatura colore 3500K.
Classe di efficienza energeticaD
Potenza nominale30W
Flusso nominale4979lm
Indice resa cromatica80
Rf82
Rg95
CCT nominale4000K
Durata utile (L80/B10)>50000h tq +25°C

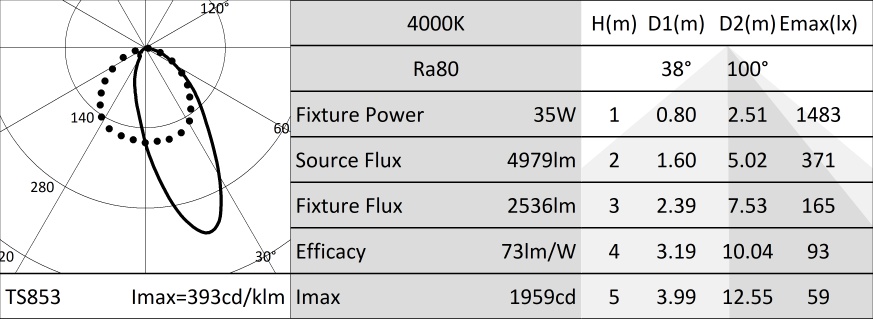

Caratteristiche illuminotecniche
Sistema ottico Wall Washer composto da lente in PMMA, riflettore asimmetrico in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaWALL WASHER
Apertura di fascioWW
Rendimento ottico51%
Flusso apparecchio2536lm
Efficienza luminosa73lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio con 3 strati di protezione: anodizzazione, cataforesi e verniciatura di colore nero. Anello di finitura ultrapiatto con bordo svasato in acciaio inossidabile (AISI 316) spazzolato (finitura naturale). Versione con vetro di protezione extra-chiaro. Viti Torx antivandalo A4 in acciaio inossidabile.
Colore e finituraAcciaio inossidabile spazzolato
Peso5Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68
Resistenza meccanicaIK10
Caratteristiche elettriche
Alimentazione DALI integrata IP68 con connettori stagni IP68 predisposti per collegamento alla rete con cavo H07RN8-F (max2x2,5mm²). Apparecchio con linea passante. Sistema di controllo Casambi disponibile tramite accessorio (solo per prodotti in versione DALI).
Potenza apparecchio35W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 2
Tipo driver / ControlloDALI
Driver inclusoSI
Classe FSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Pozzetto di installazione in Nylon da ordinare separatamente. Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente. Resistente ad un carico statico di 20kN.
Note
Tutti i corpi illuminanti devono essere completati con pozzetto di installazione. IP68: il proiettore non può essere installato permanentemente sott'acqua, ma può comunque sostenere un'immersione temporanea accidentale alla profondità di 2 metri (max.24h). Tutte le versioni di KEPLERO rispondono ai requisiti di carrabilità e calpestabilità previsti dalla norma EN 60598-2-13. Le basse temperature sul vetro le rendono idonee all'installazione in "aree particolari", come spazi fruibili dai bambini. Adotta la soluzione tecnica "Waterblock Plus" che prevede la resinatura dei cavi di collegamento e la totale resinatura del driver integrato limitando al massimo il rischio di risalita di umidità verso l'apparecchio. Disponibile su richiesta in versione 110-277Vac. Commissioning del sistema di regolazione tramite APP gratuita; l'intervento di un tecnico specializzato può essere quotato su richiesta.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E2394 |
Pozzetto di installazione in Nylon grigio.
Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente.
Completo di elemento di copertura per l'installazione per la protezione del vano incassato durante la gettata del calcestruzzo.
Anello a filo Ø 286 H. 225.
Anello sporgente Ø 271 H. 223.
Accessori
| Codice |
|---|
| 1E2495 |
Chiave TORX L-KEY. Testa TORX TX 30.
| Codice |
|---|
| 1E2496 |
Maniglia in metallo per rimozione dell'apparecchio.
| Codice |
|---|
| 1E0388 |
Ventosa per il sollevamento del vetro.
| Codice |
|---|
| 1E2769 |
Box di connessione lineare IP66/IP68.
5 poli, di sezione max 1,5mm².
Diametro del cavo da 7 a 12mm.
1 / 2
| Codice |
|---|
| 1E3048 |
Unità di controllo wireless IP67 con interfaccia DALI.
Genera un bus DALI2 locale e ciò rende possibile la connessione diretta ad un driver LED con interfaccia DALI.
Il modulo può essere usato solo in un sistema chiuso e non può essere connesso ad una rete DALI esistente.
Il modulo è controllato in modalità wireless tramite applicazione Casambi per smartphone e tablet attraverso tecnologia Bluetooth 5.0.
I dispositivi creano automaticamente una rete mesh wireless adattiva, robusta ed affidabile permettendo di gestire in maniera semplice ed efficiente un numero elevato di apparecchi.
L'unità di controllo è preimpostata con profilo DALI 1CH, ovvero il dispositivo è in grado di controllare un singolo driver DALI con comandi broadcast.
Oltre a DALI broadcast, sono disponibili anche altre modalità di funzionamento, come:
- Pulsante (normalmente aperto)
- Unità di controllo 0/1-10V
- Unità di controllo DALI Tunable White DT8
- Sensore di presenza
1 / 2
| Codice |
|---|
| 1E4369 |
Extender IP67: unità di controllo wireless per driver LED con interfaccia di dimmerazione DALI basata su tecnologia Casambi.
Dispone di una uscita DALI2 tramite la quale si possono controllare fino a 40 apparecchi di illuminazione.
Con l'aggiunta di un ulteriore alimentatore BUS DALI esterno è possibile comandare fino a 64 apparecchi.
Extender IP67 è preimpostato sul profilo DALI broadcast, ovvero tutti gli apparecchi collegati ad esso sono dimmerabili allo stesso livello.
Oltre al DALI broadcast, sono disponibili altre modalità di funzionamento, come:
- EXTENDER DALI 8CH
- EXTENDER DALI Tunable White
- EXTENDER DALI 4CH
- EXTENDER DALI DT8 Tunable White
1 / 2
| Codice |
|---|
| A013D |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE II.
Compatibile con linea dati DALI, DMX e 0-10V.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE II
IP65
