Apparecchi da incasso a terra

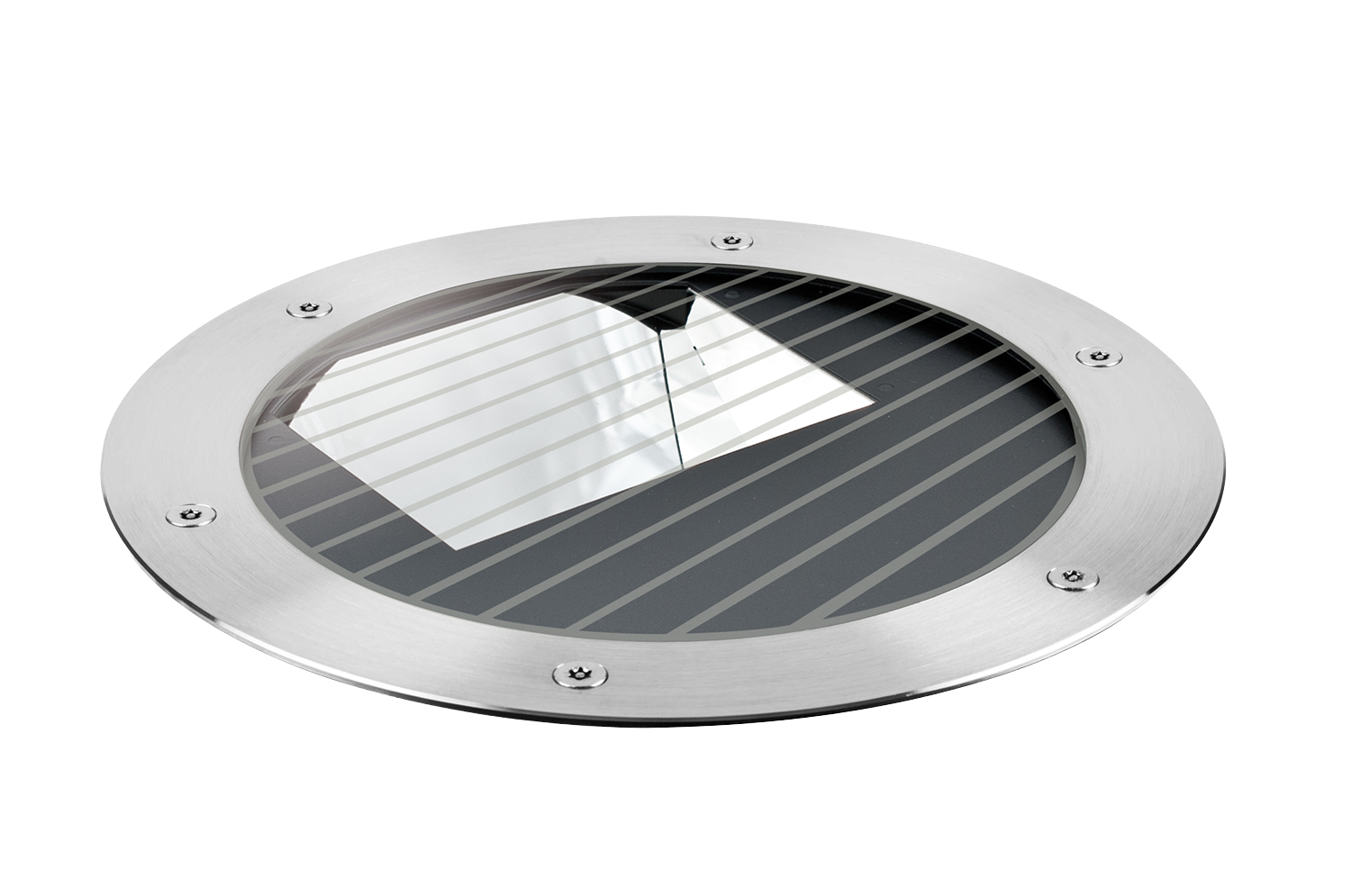

Keplero 280 Wall Washer RGBW
Codice
E013WWHRGWMXACB
Tonalità luce
4000K
80
80
Distribuzione luce
Wall Washer
Output
15W
357lm
357lm
Alimentazione
Controllo
120-277V
DMX RDM
DMX RDM
Colore
RGBW
RGB
WHITE
RED
GREEN
BLUE
1 / 8
Dati Tecnici
Sorgente
LED Emitter RGBW alta efficienza.
Classe di efficienza energeticaG
Potenza nominale49W
Flusso nominaleVedi fotometrie
Indice resa cromaticaVedi fotometrie
CCT nominaleVedi fotometrie
Caratteristiche illuminotecniche
Sistema ottico Wall Washer composto da lente in PMMA, riflettore asimmetrico in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaWALL WASHER
Apertura di fascioWW
Rendimento ottico100%
Flusso apparecchioRGBW - 1091lm
RGB - 949lm

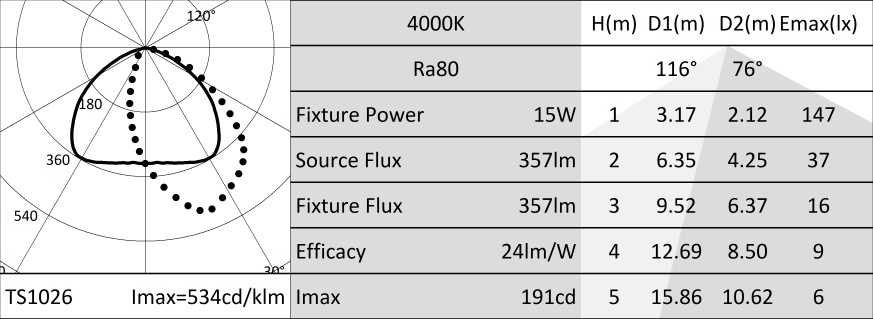

WHITE - 357lm

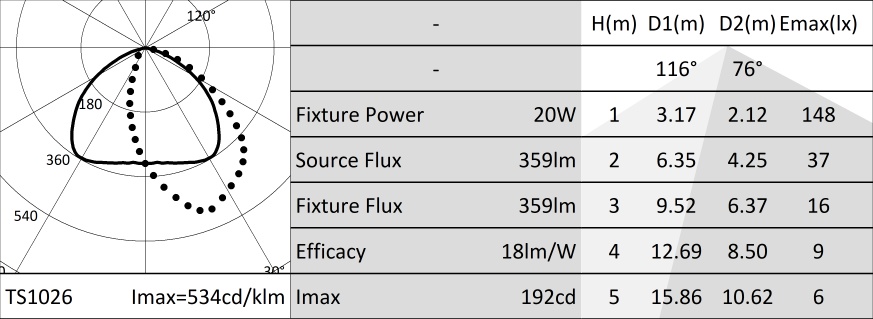

RED - 359lm

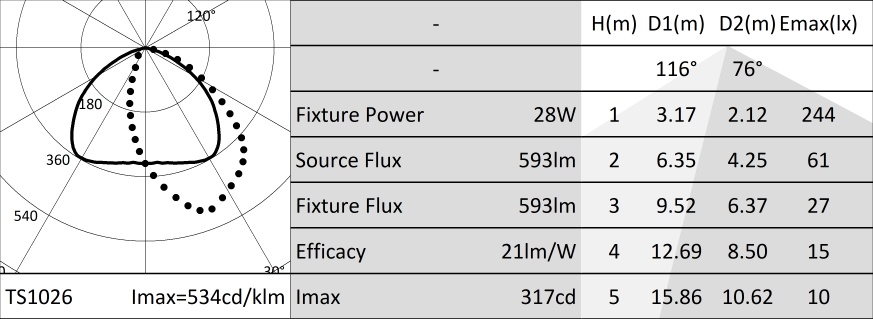

GREEN - 593lm

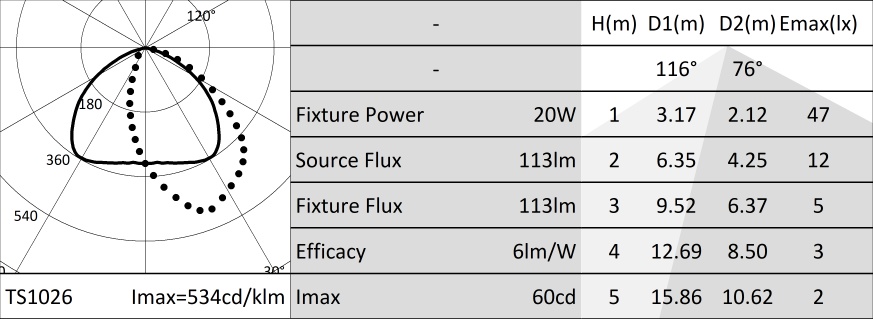

BLUE - 113lm
RGB - 949lm
WHITE - 357lm
RED - 359lm
GREEN - 593lm
BLUE - 113lm
Efficienza luminosaRGBW - 19lm/W
RGB - 16lm/W
WHITE - 24lm/W
RED - 18lm/W
GREEN - 21lm/W
BLUE - 6lm/W
RGB - 16lm/W
WHITE - 24lm/W
RED - 18lm/W
GREEN - 21lm/W
BLUE - 6lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio con 3 strati di protezione: anodizzazione, cataforesi e verniciatura di colore nero. Anello di finitura ultrapiatto con bordo svasato in acciaio inossidabile (AISI 316) spazzolato (finitura copper bronze). Versione con vetro di protezione antiscivolo per aree pubbliche pedonali. Viti Torx antivandalo A4 in acciaio inossidabile.
Colore e finituraCopper bronze
Peso5,7Kg
VersioneVETRO ANTISCIVOLO
Grado di protezioneIP66,IP67
Resistenza meccanicaIK10
Caratteristiche elettriche
Alimentazione elettronica integrata. Controllato tramite protocollo DMX-RDM che permette la programmazione degli apparecchi da remoto (no dip-switch) tramite la linea dati DMX. La programmazione degli apparecchi è realizzata tramite il programmatore USB-RDM disponibile come accessorio.
Potenza apparecchioVedi fotometrie
Alimentazione120-277V 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDMX RDM
Driver inclusoSI
Classe FSI
Temperatura ambiente-25°C / +35°C
Installazione
Pozzetto di installazione in Nylon da ordinare separatamente. Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente. Resistente ad un carico statico di 20kN.
Note
Tutti i corpi illuminanti devono essere completati con pozzetto di installazione. Tutte le versioni di KEPLERO rispondono ai requisiti di carrabilità e calpestabilità previsti dalla norma EN 60598-2-13. Le basse temperature sul vetro le rendono idonee all'installazione in "aree particolari", come spazi fruibili dai bambini. Le fotometrie riportano i valori massimi di emissione dell'apparecchio. Adotta la soluzione tecnica "Waterblock Plus" che prevede la resinatura dei cavi di collegamento e la totale resinatura del driver integrato limitando al massimo il rischio di risalita di umidità verso l'apparecchio. Disponibile su richiesta in versione 110-277Vac.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice |
|---|
| 1E2394 |
Pozzetto di installazione in Nylon grigio.
Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente.
Completo di elemento di copertura per l'installazione per la protezione del vano incassato durante la gettata del calcestruzzo.
Anello a filo Ø 286 H. 225.
Anello sporgente Ø 271 H. 223.
Accessori
| Codice |
|---|
| 1E2496 |
Maniglia in metallo per rimozione dell'apparecchio.
| Codice |
|---|
| 1E2495 |
Chiave TORX L-KEY. Testa TORX TX 30.
| Codice |
|---|
| 1E0388 |
Ventosa per il sollevamento del vetro.
| Codice |
|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
| Codice |
|---|
| 1E2767 |
Programmatore USB-RDM.
Programmatore di indirizzi DMX-RDM (Remote Device Management).
Si utilizza unitamente al software "RDM Targetti" scaricabile gratuitamente dal sito Targetti nella sezione download.
Utilizzabile con tutti i prodotti RGBW.
Il programmatore USB-RDM riesce ad indirizzare gli apparecchi DMX-RDM se sulla tratta non sono presenti BUFFER o Splitter DMX.
Fare riferimento alle istruzioni per maggiori dettagli.
| Codice |
|---|
| A077 |
my-SCENARIO Show Store.
Interfaccia DMX programmabile che integra le più recenti innovazioni nel controllo dell'illuminazione in applicazioni architetturali e di intrattenimento.
Dispone di porte USB Type-C ed Ethernet per la programmazione e il controllo remoto.
L’unità può essere completamente programmata con il software ESA Pro 2 (disponibile per utenti Windows e Mac) o tramite applicazioni mobili come Arcolis (disponibile per dispositivi iOS e Android).
E' inoltre del tutto personalizzabile: mappatura dei pixel, gestione dei trigger, configurazione delle patch e molto altro.
Il sistema offre grandi possibilità nel controllo delle diverse installazioni luminose: controllo multi-zona (consente la gestione fino a 5 zone indipendenti), trigger estesi (orario/data, Sunrise/Sunset, porte di ingresso e comandi TCP/UDP), gestione dei canali a 16 bit, recupero completo dopo una perdita di potenza, fino a 99 scene memorizzabili e 1024 canali DMX.
L’intuitiva interfaccia retroilluminata viene fornita con 10 pulsanti pre-impostati per una più facile fruizione da parte dell'utente.
| Codice |
|---|
| 1T6499 |
myScenario Wall.
Controllore DMX con schermo touch sensitive in vetro per applicazioni architetturali.
Può controllare 2 universi DMX (2x 512 canali).
Funzionamento stand alone o connesso a computer tramite porta USB.
È incluso il software per la realizzazione degli scenari (scaricabile dal sito Targetti).
È possibile gestire 10 zone luminose e 50 scenari per zona.
I tasti touch sul frontale permettono di modificare e richiamare gli scenari programmati.
Cavo USB incluso.
Utilizzabile con tutti i prodotti RGBW.
1 / 2
| Codice |
|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
