Apparecchi da incasso a terra
Keplero 280 Wall Washer RGBW
Codice
E013WWHRGWMXCSS
Tonalità luce
RGBW
Distribuzione luce
Wall Washer
Output
56W
1091lm
1091lm
Alimentazione
Controllo
Controllo
120-277V
DMX RDM
DMX RDM
Colore
RGBW
RGB
WHITE
RED
GREEN
BLUE
1 / 8
Dati Tecnici
Concept
Wall Washer da incasso a terra equipaggiato con sorgenti LED RGBW.
Sorgente
LED Emitter RGBW alta efficienza.
Classe di efficienza energeticaG
Potenza nominale49W
Flusso nominaleRGBW - 1091lm
RGB - 949lm

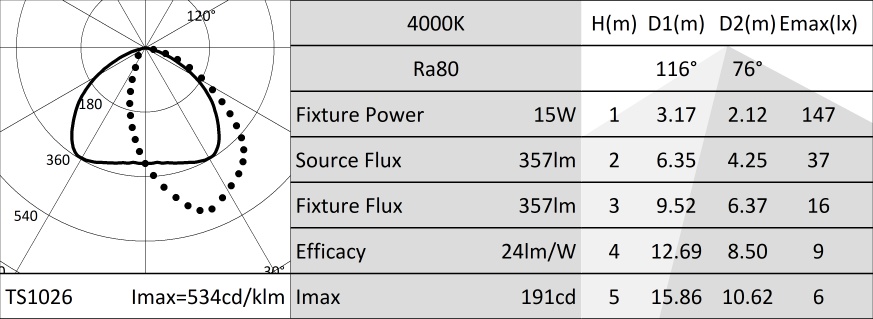

WHITE - 357lm

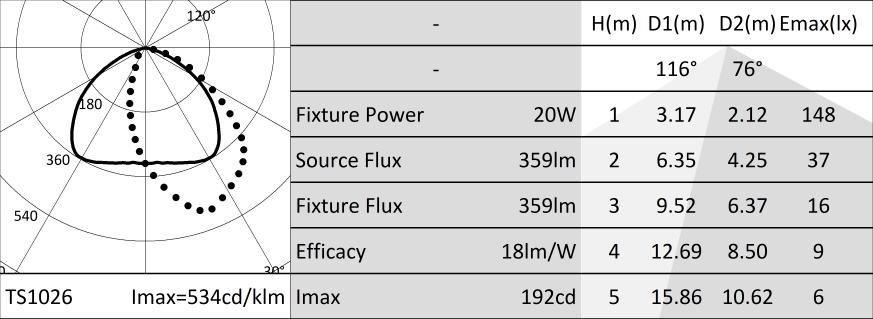

RED - 359lm

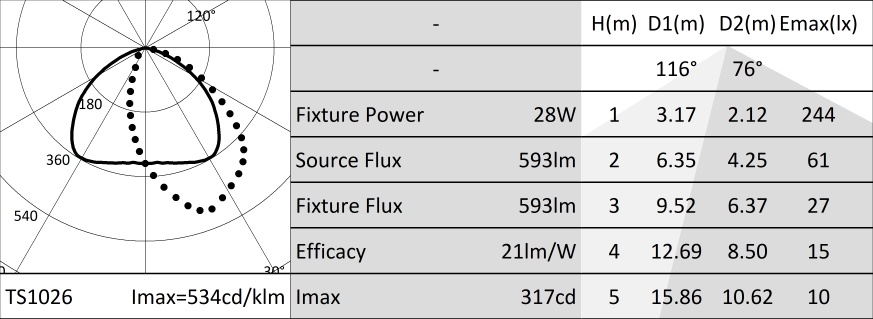

GREEN - 593lm

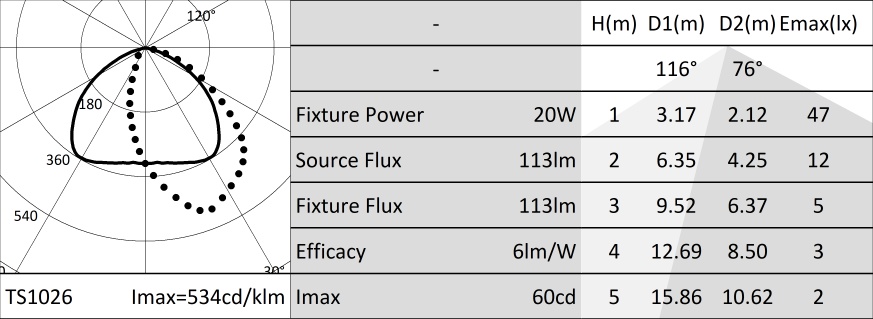

BLUE - 113lm
RGB - 949lm
WHITE - 357lm
RED - 359lm
GREEN - 593lm
BLUE - 113lm
Indice resa cromaticaWHITE - 80
CCT nominaleWHITE - 4000K
Caratteristiche illuminotecniche
Sistema ottico Wall Washer composto da lente in PMMA, riflettore asimmetrico in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaWall Washer
Apertura di fascioWW
Rendimento ottico100%
Flusso apparecchioRGBW - 1091lm
RGB - 949lm
WHITE - 357lm
RED - 359lm
GREEN - 593lm
BLUE - 113lm
RGB - 949lm
WHITE - 357lm
RED - 359lm
GREEN - 593lm
BLUE - 113lm
Efficienza luminosaRGBW - 19lm/W
RGB - 16lm/W
WHITE - 24lm/W
RED - 18lm/W
GREEN - 21lm/W
BLUE - 6lm/W
RGB - 16lm/W
WHITE - 24lm/W
RED - 18lm/W
GREEN - 21lm/W
BLUE - 6lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in pressofusione di alluminio con 3 strati di protezione: anodizzazione, cataforesi e verniciatura di colore nero. Anello di finitura ultrapiatto con bordo svasato in acciaio inossidabile (AISI 316) spazzolato (finitura naturale). Versione con vetro di protezione extra-chiaro. Viti Torx antivandalo A4 in acciaio inossidabile.
Colore e finituraAcciaio inossidabile spazzolato
DimensioniØxH 280x202mm
Peso5,7Kg
VersioneVetro extra-chiaro
Grado di protezioneIP66,IP67
Resistenza meccanicaIK10
Caratteristiche elettriche
Alimentazione elettronica integrata. Controllato tramite protocollo DMX-RDM che permette la programmazione degli apparecchi da remoto (no dip-switch) tramite la linea dati DMX. La programmazione degli apparecchi è realizzata tramite il programmatore USB-RDM disponibile come accessorio.
Potenza apparecchioRGBW - 56W
RGB - 58W
WHITE - 15W
RED - 20W
GREEN - 28W
BLUE - 20W
RGB - 58W
WHITE - 15W
RED - 20W
GREEN - 28W
BLUE - 20W
Alimentazione120-277V 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloDMX RDM
Driver inclusoSI
Temperatura ambiente-25°C / +35°C
Installazione
Pozzetto di installazione in Nylon da ordinare separatamente. Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente. Resistente ad un carico statico di 20kN.
Note
Tutti i corpi illuminanti devono essere completati con pozzetto di installazione. Tutte le versioni di KEPLERO rispondono ai requisiti di carrabilità e calpestabilità previsti dalla norma EN 60598-2-13. Le basse temperature sul vetro le rendono idonee all'installazione in "aree particolari", come spazi fruibili dai bambini. Le fotometrie riportano i valori massimi di emissione dell'apparecchio. Adotta la soluzione tecnica "Waterblock Plus" che prevede la resinatura dei cavi di collegamento e la totale resinatura del driver integrato limitando al massimo il rischio di risalita di umidità verso l'apparecchio. Disponibile su richiesta in versione 110-277Vac.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa (solo LED) sostituibile da un professionista.
Alimentatore sostituibile da un professionista.
Codici a completamento
| Codice | |||||
|---|---|---|---|---|---|
| 1E2394 |
Pozzetto di installazione in Nylon grigio.
Il pozzetto è predisposto per l'installazione dell'apparecchio con anello a filo o sporgente.
Completo di elemento di copertura per l'installazione per la protezione del vano incassato durante la gettata del calcestruzzo.
Anello a filo Ø 286 H. 225.
Anello sporgente Ø 271 H. 223.
Accessori
| Codice | |||||
|---|---|---|---|---|---|
| 1E2496 |
Maniglia in metallo per rimozione dell'apparecchio.
| Codice | |||||
|---|---|---|---|---|---|
| 1E2495 |
Chiave TORX L-KEY. Testa TORX TX 30.
| Codice | |||||
|---|---|---|---|---|---|
| 1E0388 |
Ventosa per il sollevamento del vetro.
| Codice | |||||
|---|---|---|---|---|---|
| 1E3184 |
Connettore IP68 5 poli e 4 vie.
| Codice | |||||
|---|---|---|---|---|---|
| 1E2767 |
Programmatore USB-RDM.
Programmatore di indirizzi DMX-RDM (Remote Device Management).
Si utilizza unitamente al software "RDM Targetti" scaricabile gratuitamente dal sito Targetti nella sezione download.
Utilizzabile con tutti i prodotti RGBW.
Il programmatore USB-RDM riesce ad indirizzare gli apparecchi DMX-RDM se sulla tratta non sono presenti BUFFER o Splitter DMX.
Fare riferimento alle istruzioni per maggiori dettagli.
| Codice | |||||
|---|---|---|---|---|---|
| A077 |
my-SCENARIO Show Store.
Interfaccia DMX programmabile che integra le più recenti innovazioni nel controllo dell'illuminazione in applicazioni architetturali e di intrattenimento.
Dispone di porte USB Type-C ed Ethernet per la programmazione e il controllo remoto.
L’unità può essere completamente programmata con il software ESA Pro 2 (disponibile per utenti Windows e Mac) o tramite applicazioni mobili come Arcolis (disponibile per dispositivi iOS e Android).
E' inoltre del tutto personalizzabile: mappatura dei pixel, gestione dei trigger, configurazione delle patch e molto altro.
Il sistema offre grandi possibilità nel controllo delle diverse installazioni luminose: controllo multi-zona (consente la gestione fino a 5 zone indipendenti), trigger estesi (orario/data, Sunrise/Sunset, porte di ingresso e comandi TCP/UDP), gestione dei canali a 16 bit, recupero completo dopo una perdita di potenza, fino a 99 scene memorizzabili e 1024 canali DMX.
L’intuitiva interfaccia retroilluminata viene fornita con 10 pulsanti pre-impostati per una più facile fruizione da parte dell'utente.
| Codice | |||||
|---|---|---|---|---|---|
| 1T6499 |
myScenario Wall.
Controllore DMX con schermo touch sensitive in vetro per applicazioni architetturali.
Può controllare 2 universi DMX (2x 512 canali).
Funzionamento stand alone o connesso a computer tramite porta USB.
È incluso il software per la realizzazione degli scenari (scaricabile dal sito Targetti).
È possibile gestire 10 zone luminose e 50 scenari per zona.
I tasti touch sul frontale permettono di modificare e richiamare gli scenari programmati.
Cavo USB incluso.
Utilizzabile con tutti i prodotti RGBW.
1 / 2
| Codice | |||||
|---|---|---|---|---|---|
| A013A |
Scaricatore di sovratensione compatibile con tutti gli apparecchi di illuminazione in CLASSE I.
Tensione di funzionamento 230-277Vac.
SPD type 2+3.
Tensione massima di scarica 10kV.
CLASSE I
IP67
