Proiettori
Jedi Nova 55 Proiettore
600
Codice
E0522FFL830ELBC
Tonalità luce
3000K
80
80
Distribuzione luce
FL
31°
31°
Output
35W
3420lm
3420lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare orientabile a LED
Sorgente
Schede lineari LED High Power High Efficiency Ra80.
Potenza nominale31.5
Flusso nominale4548lm
Indice resa cromatica80
CCT nominale3000K

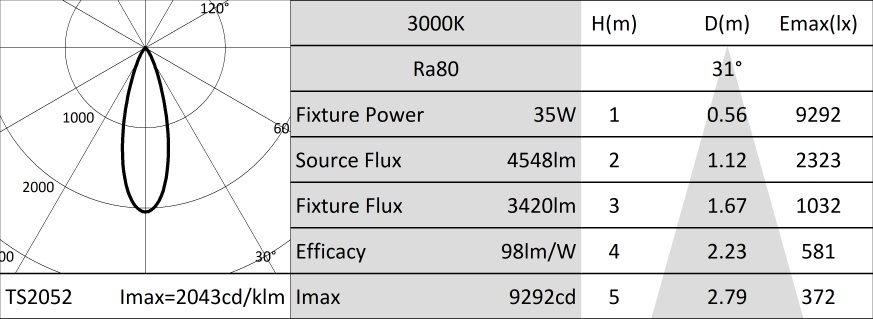

Caratteristiche illuminotecniche
Ottica composta da lenti TIR in PMMA di grado ottico e filtro olografico.
OtticaLENTE
Apertura di fascioFL 30°
Rendimento ottico75%
Flusso apparecchio3420lm
Efficienza luminosa98lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraRame brunito
DimensioniL=588mm
Peso3,2Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK07
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato sotto al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio35W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili (disponibili in diverse lunghezze) in acciaio inossidabile verniciato a polvere.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A108BT |  |
Kit staffe fisse in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
1 / 2
| Codice | L mm | Versione | Colore | ||
|---|---|---|---|---|---|
| A109BC | 57 | Corta |  |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | L mm | Versione | Colore | ||
|---|---|---|---|---|---|
| A110BC | 157 | Media | |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | L mm | Versione | Colore | ||
|---|---|---|---|---|---|
| A111ZBC | 303 | Lunga | | ||
| A111YBC | 453 | Lunga | | ||
| A111XBC | 603 | Lunga | |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | H mm | Colore | |||
|---|---|---|---|---|---|
| A112 | 181 | |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
Da usare con A108, A109, A110.
Accessori
| Codice |
|---|
| A117 |
Connettore femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A118 |
Kit di connettori maschio/femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A119 |
Box di connessione multipla IP68.
1 IN - 2 OUT 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
