Proiettori
Jedi Nova 55 Proiettore
600
Codice
E0522GFL827ELBA
Tonalità luce
2700K
80
80
Distribuzione luce
Grazing
10° / 38°
10° / 38°
Output
35W
3417lm
3417lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare orientabile a LED
Sorgente
Schede lineari LED High Power High Efficiency Ra80.
Potenza nominale31.5
Flusso nominale4446lm
Indice resa cromatica80
CCT nominale2700K

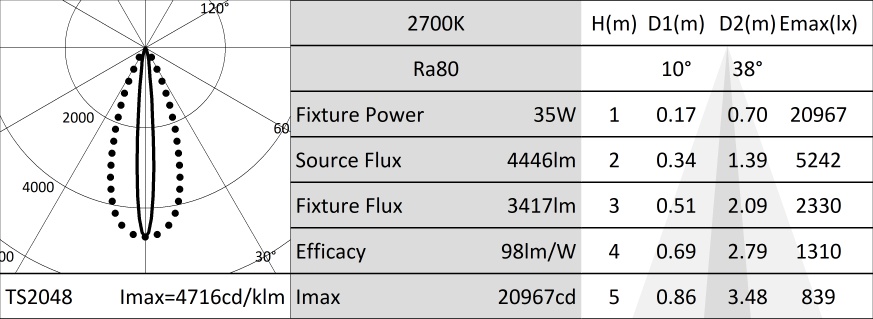

Caratteristiche illuminotecniche
Ottica composta da lenti TIR in PMMA di grado ottico e filtro olografico.
OtticaLENTE
Apertura di fascioGRZ 10°x40°
Rendimento ottico77%
Flusso apparecchio3417lm
Efficienza luminosa98lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraNero anodizzato
DimensioniL=588mm
Peso3,2Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK07
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato sotto al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio35W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili (disponibili in diverse lunghezze) in acciaio inossidabile verniciato a polvere.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A108BT |  |
Kit staffe fisse in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
1 / 2
| Codice | L | Versione | Colore | ||
|---|---|---|---|---|---|
| A109BT | 57mm | Corta | |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | L | Versione | Colore | ||
|---|---|---|---|---|---|
| A110BT | 157mm | Media | |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | L | Versione | Colore | ||
|---|---|---|---|---|---|
| A111ZBT | 303mm | Lunga | | ||
| A111YBT | 453mm | Lunga | | ||
| A111XBT | 603mm | Lunga | |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | H | Colore | |||
|---|---|---|---|---|---|
| A112 | 181mm | |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
Da usare con A108, A109, A110.
Accessori
| Codice |
|---|
| A117 |
Connettore femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A118 |
Kit di connettori maschio/femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A119 |
Box di connessione multipla IP68.
1 IN - 2 OUT 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | L | ||||
|---|---|---|---|---|---|
| A120Z | 1000mm | ||||
| A120Y | 2000mm | ||||
| A120X | 3000mm |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
1 / 2
| Codice | L | Colore | |||
|---|---|---|---|---|---|
| A146X | 585mm | |
Griglia antiabbagliamento simmetrica in alluminio verniciato nero.
Installazione esterna al prodotto.
1 / 2
| Codice | L | Colore | |||
|---|---|---|---|---|---|
| A147X | 585mm | |
Griglia antiabbagliamento asimmetrica in alluminio verniciato nero.
Installazione esterna al prodotto.
1 / 2
| Codice | L | Colore | |||
|---|---|---|---|---|---|
| A148XBA | 588mm |  |
Paraluce estetico e antiabbagliamento in alluminio verniciato.
Versione per proiettore standard e side box.
1 / 2
| Codice | L | Colore | |||
|---|---|---|---|---|---|
| A156XBA | 588mm | |
Paraluce estetico e antiabbagliamento in alluminio verniciato.
Versione per proiettore standard.
