Proiettori
Jedi Nova 55 Proiettore 900
Codice
E0523GRH827ELBA
Tonalità luce
2700K
80
80
Distribuzione luce
Grazing
18° / 75°
18° / 75°
Output
34,3W
3998lm
3998lm
Alimentazione
Controllo
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Concept
Proiettore lineare orientabile a LED.
Sorgente
Schede lineari LED Mid Power High Efficiency Ra80.
Classe di efficienza energeticaC
Potenza nominale30.9
Flusso nominale5262lm
Indice resa cromatica80
CCT nominale2700K
Durata utile (L80/B10)100000h tq +25°C
Durata utile (L90/B10)59000h tq +25°C

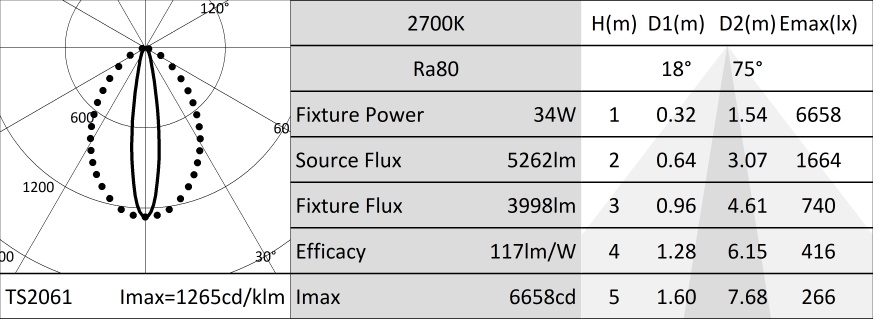

Caratteristiche illuminotecniche
Gruppo ottico composto da lente primaria cilindrica in PMMA, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaGrazing
Apertura di fascioGRZ 20°x75°
Rendimento ottico75,98%
Flusso apparecchio3998lm
Efficienza luminosa117lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraNero anodizzato
DimensioniAxBxH 868x55x90mm
Peso4,4Kg
VersioneStandard
Grado di protezioneIP66,IP67,IP68
Resistenza meccanicaIK07
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato sotto al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico).
Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio34,3W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF - PUSH
Driver inclusoSI
SAFE FLICKERPstLM=<1 e SVM=<0,4 (IEC TR 61547-1 e IEC TR 63158), a garanzia di una luce più confortevole e sicura
Temperatura ambiente-25°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili (disponibili in diverse lunghezze) in acciaio inossidabile verniciato a polvere.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita.
Sorgente luminosa (solo LED) sostituibile da un professionista.
Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A108BT |  |
Kit staffe fisse in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
1 / 2
| Codice | Colore | Versione | L | ||
|---|---|---|---|---|---|
| A109BT | | Corta | 57mm |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | Versione | L | ||
|---|---|---|---|---|---|
| A110BT | | Media | 157mm |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | Versione | L | ||
|---|---|---|---|---|---|
| A111ZBT | | Lunga | 303mm | ||
| A111YBT | | Lunga | 453mm | ||
| A111XBT | | Lunga | 603mm |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | H | |||
|---|---|---|---|---|---|
| A112 | | 181mm |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
Da usare con A108, A109, A110.
Accessori
| Codice | |||||
|---|---|---|---|---|---|
| A117 |
Connettore femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| A118 |
Kit di connettori maschio/femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | |||||
|---|---|---|---|---|---|
| A119 |
Box di connessione multipla IP68.
1 IN - 2 OUT 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | L | ||||
|---|---|---|---|---|---|
| A120Z | 1000mm | ||||
| A120Y | 2000mm | ||||
| A120X | 3000mm |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
1 / 2
| Codice | Colore | L | |||
|---|---|---|---|---|---|
| A146Y | | 865mm |
Griglia antiabbagliamento simmetrica in alluminio verniciato nero.
Installazione esterna al prodotto.
1 / 2
| Codice | Colore | L | |||
|---|---|---|---|---|---|
| A147Y | | 865mm |
Griglia antiabbagliamento asimmetrica in alluminio verniciato nero.
Installazione esterna al prodotto.
| Codice | Colore | L | |||
|---|---|---|---|---|---|
| A148YBA | | 868mm |
Paraluce estetico e antiabbagliamento in alluminio verniciato.
Versione per proiettore standard e side box.
| Codice | Colore | L | |||
|---|---|---|---|---|---|
| A156YBA | | 868mm |
Paraluce estetico e antiabbagliamento in alluminio verniciato.
Versione per proiettore standard.
