Jedi Nova 55 Proiettore
1200

Codice

E0524GRH822ELBC

Tonalità luce
2200K
80
Distribuzione luce
Grazing
18° / 75°
Output
45,8W
4711lm
Alimentazione Controllo
220-240Vac
ON-OFF
Colore
4,7
IP66
IP67
IP68
IP69
IK07
1 / 3
Prev
Next

Dati Tecnici

Sorgente
Schede lineari LED Mid Power High Efficiency Ra80.
Classe di efficienza energeticaD
Potenza nominale41.2
Flusso nominale6200lm
Indice resa cromatica80
CCT nominale2200K
Durata utile (L80/B10)>102000h tq +25°C

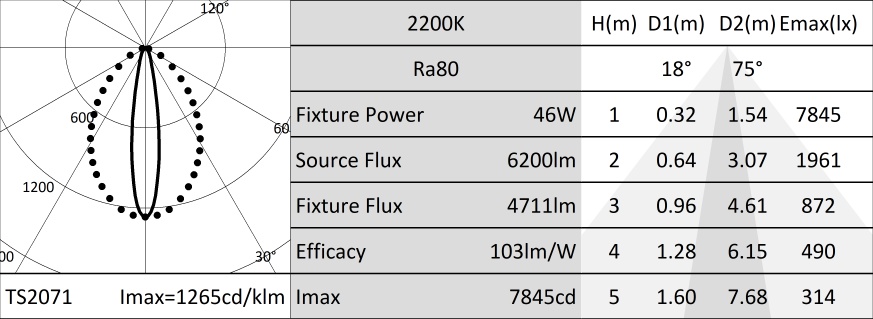

Caratteristiche illuminotecniche
Gruppo ottico composto da lente primaria cilindrica in PMMA, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaIBRIDA
Apertura di fascioGRZ 20°x75°
Rendimento ottico76%
Flusso apparecchio4711lm
Efficienza luminosa103lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraRame brunito
DimensioniL=1148mm
Peso4,7Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK07
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato sotto al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio46W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili (disponibili in diverse lunghezze) in acciaio inossidabile verniciato a polvere.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.

Codici a completamento
1 / 2
Prev
Next
CodiceColore
A108BT
Kit staffe fisse in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
1 / 2
Prev
Next
CodiceColoreVersioneL mm
A109BCCorta57
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi). Rotazione +/-90°.
1 / 2
Prev
Next
CodiceColoreVersioneL mm
A110BCMedia157
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi). Rotazione +/-90°.
1 / 2
Prev
Next
CodiceColoreVersioneL mm
A111ZBCLunga303
A111YBCLunga453
A111XBCLunga603
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi). Rotazione +/-90°.
1 / 2
Prev
Next
CodiceColoreH mm
A112181
Picchetto per terreno. Acciaio inossidabile verniciato a polvere. Da usare con A108, A109, A110.

Accessori

Codice
A117
Connettore femmina IP66/IP68. 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX). Diametro del cavo da 7 a 12mm.
Codice
A118
Kit di connettori maschio/femmina IP66/IP68. 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX). Diametro del cavo da 7 a 12mm.
Codice
A119
Box di connessione multipla IP68. 1 IN - 2 OUT 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX). Diametro del cavo da 7 a 12mm.
CodiceL mm
A120Z1000
A120Y2000
A120X3000
Cavo di collegamento. Completo di connettori 5 poli. Per versione ON-OFF e DALI.
