Proiettori
Jedi Nova 55 Proiettore Side Box
900
Codice
E0543WWH827ELFW
Tonalità luce
2700K
80
80
Distribuzione luce
Wall Washer
Output
34,3W
4020lm
4020lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Sorgente
Schede lineari LED Mid Power High Efficiency Ra80.
Classe di efficienza energeticaC
Potenza nominale30.9
Flusso nominale5262lm
Indice resa cromatica80
CCT nominale2700K

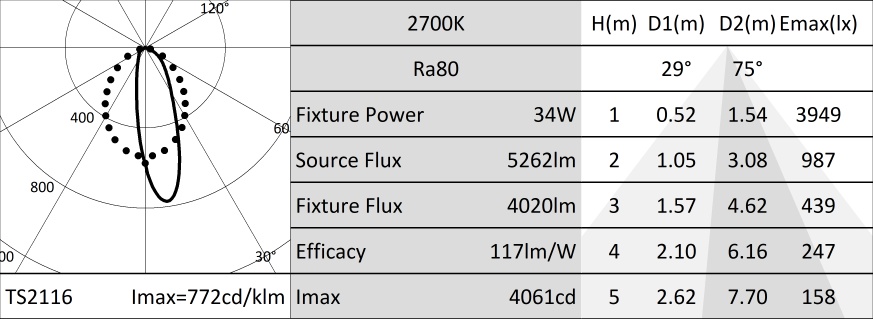

Caratteristiche illuminotecniche
Gruppo ottico composto da lente primaria cilindrica in PMMA, riflettore in alluminio anodizzato ad alta riflettanza e filtro olografico.
OtticaIBRIDA
Apertura di fascioWW
Rendimento ottico76%
Flusso apparecchio4020lm
Efficienza luminosa117lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 5mm. Corpo dell'apparecchio orientabile rispetto alla superficie di installazione attraverso delle staffe accessorie.
Colore e finituraBianco fiorentino
DimensioniL=868mm
Peso4,4Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK07
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato lateralmente al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio34W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +35°C
Installazione
Da completare con staffe di fissaggio fisse o orientabili (disponibili in diverse lunghezze) in acciaio inossidabile verniciato a polvere.
Note
Disponibile su richiesta in versione 110-277Vac.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Colore | ||||
|---|---|---|---|---|---|
| A108BT |  |
Kit staffe fisse in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
1 / 2
| Codice | Colore | Versione | L mm | ||
|---|---|---|---|---|---|
| A109FW |  | Corta | 57 |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | Versione | L mm | ||
|---|---|---|---|---|---|
| A110FW | | Media | 157 |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | Versione | L mm | ||
|---|---|---|---|---|---|
| A111ZFW | | Lunga | 303 | ||
| A111YFW | | Lunga | 453 | ||
| A111XFW | | Lunga | 603 |
Kit staffe orientabili in acciaio inox verniciato a polvere per installazione su superficie (2 pezzi).
Rotazione +/-90°.
1 / 2
| Codice | Colore | H mm | |||
|---|---|---|---|---|---|
| A112 | | 181 |
Picchetto per terreno.
Acciaio inossidabile verniciato a polvere.
Da usare con A108, A109, A110.
Accessori
| Codice |
|---|
| A117 |
Connettore femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A118 |
Kit di connettori maschio/femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
