Apparecchi da incasso a terra
Jedi Nova 55 Incasso
1200
Codice
E0564FFL827ELBA
Tonalità luce
2700K
80
80
Distribuzione luce
FL
31°
31°
Output
70W
6688lm
6688lm
Alimentazione
Controllo
220-240Vac
ON-OFF
ON-OFF
Colore
1 / 3
Dati Tecnici
Sorgente
Schede lineari LED High Power High Efficiency Ra80.
Potenza nominale63
Flusso nominale8892lm
Indice resa cromatica80
CCT nominale2700K
Durata utile (L80/B10)>102000h tq +25°C

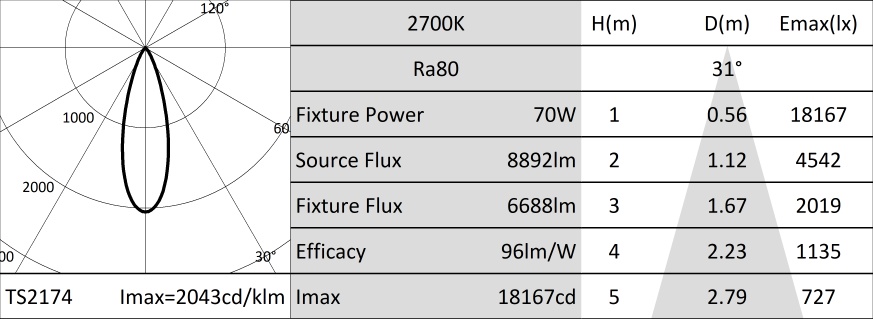

Caratteristiche illuminotecniche
Ottica composta da lenti TIR in PMMA di grado ottico e filtro olografico.
OtticaLENTE
Apertura di fascioFL 30°
Rendimento ottico75%
Flusso apparecchio6688lm
Efficienza luminosa96lm/W
Sicurezza fotobiologicaConforme al gruppo di rischio basso RG1
Caratteristiche meccaniche
Corpo in alluminio estruso anodizzato 15µ. Schermo piatto in vetro extrachiaro spessore 10mm.
Colore e finituraNero anodizzato
DimensioniL=1162mm
Peso5,6Kg
VersioneSTANDARD
Grado di protezioneIP66,IP67,IP68,IP69
Resistenza meccanicaIK10
Caratteristiche elettriche
Driver integrato nella versione ON-OFF (posizionato sotto al corpo ottico). Fornito di cablaggio passante con connettori IN/OUT a pannello con sigillatura longitudinale (la sigillatura limita il rischio di risalita dell'umidità verso il driver/corpo ottico). Apparecchio conforme EN 60598-2-22 per alimentazione da un sistema di emergenza centralizzato CPSS (Central Power Supply System, comunemente chiamato soccorritore), non incorporato nell'apparecchio - escluso aree ad alto rischio. La potenza e il flusso di default sono pari al 100% in AC e al 100% in DC.
Potenza apparecchio70W
Alimentazione220-240Vac 50/60Hz
Classe di isolamentoCLASSE 1
Tipo driver / ControlloON-OFF
Driver inclusoSI
Classe FSI
Temperatura ambiente0°C / +35°C
Installazione
Da completare con apposita controcassa in alluminio anodizzato. Disponibile versione predisposta per installazione in linea continua.
Note
Disponibile su richiesta in versione 110-277Vac. Tutte le versioni rispondono ai requisiti di carrabilità e calpestabilità previsti dalla norma EN 60598-2-13. IP68: il proiettore non può essere installato permanentemente sott'acqua, ma può comunque sostenere un'immersione temporanea accidentale alla profondità di 1,5 metri (max.1h). IP69: conforme alla norma IEC/EN 60529.
Garanzia
5 anni.
Avvertenze
Apparecchio progettato per essere smaltito/riciclato a fine vita. Sorgente luminosa (solo LED) sostituibile da un professionista. Alimentatore sostituibile da un professionista.
Codici a completamento
1 / 2
| Codice | Versione | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A113X | Stand Alone | 100 | 108 | 1206 |
Controcassa in alluminio per Jedi Nova 55.
In alluminio anodizzato nero.
1 / 2
| Codice | Versione | P mm | H mm | L mm | |
|---|---|---|---|---|---|
| A114X | Sistema | 100 | 108 | 1204 |
Controcassa in alluminio per Jedi Nova 55.
In alluminio anodizzato nero.
1 / 2
| Codice |
|---|
| A116 |
Kit piastra di fissaggio per controcassa A113 e A114.
In alluminio.
Accessori
| Codice |
|---|
| A117 |
Connettore femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A118 |
Kit di connettori maschio/femmina IP66/IP68.
5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice |
|---|
| A119 |
Box di connessione multipla IP68.
1 IN - 2 OUT 5 poli (STANDARD 3G2,5mm² MAX, DALI 5G1,5mm² MAX).
Diametro del cavo da 7 a 12mm.
| Codice | L mm | ||||
|---|---|---|---|---|---|
| A120Z | 1000 | ||||
| A120Y | 2000 | ||||
| A120X | 3000 |
Cavo di collegamento.
Completo di connettori 5 poli.
Per versione ON-OFF e DALI.
